德州仪器DAC6571：10位数模转换器的卓越之选



在电子设计领域，数模转换器（DAC）是连接数字世界和模拟世界的关键桥梁。今天我们要深入探讨的是德州仪器（TI）推出的DAC6571，一款低功耗、单通道、10位缓冲电压输出的数模转换器。

文件下载：dac6571.pdf

1. 关键特性

1.1 低功耗与高性能

• 微功耗运行：在3V电源下，仅消耗125µA电流，非常适合对功耗敏感的应用，如便携式电池供电设备。
• 快速更新速率：高达188kSPS的更新速率，能够满足快速数据处理的需求。
• 上电复位至零：内置上电复位电路，确保DAC输出在上电时为零伏，直到对设备进行有效写入操作。

1.2 宽电源范围与兼容性

• 电源范围：支持+2.7V至+5.5V的电源电压，适应不同的电源环境。
• I²C接口：采用I²C兼容的两线串行接口，时钟速率最高可达3.4MBPS，并且支持在同一数据总线上连接多达两个DAC6571。

1.3 其他特性

• 片上输出缓冲放大器：能够实现轨到轨输出摆幅，输出电压范围为0V至VDD。
• 双缓冲输入寄存器：提高数据处理的效率和稳定性。
• 小封装：采用SOT23 - 6小封装，节省电路板空间。
• 宽温度范围：可在 - 40°C至 + 105°C的温度范围内正常工作。

2. 引脚配置与描述

引脚	名称	描述
1	VOUT	来自DAC的模拟输出电压
2	GND	器件上所有电路的接地参考点
3	VDD	模拟电压电源输入
4	SDA	串行数据输入
5	SCL	串行时钟输入
6	A0	设备地址选择

3. 绝对最大额定值

在使用DAC6571时，需要注意其绝对最大额定值，以避免对设备造成永久性损坏。例如，VDD到GND的电压范围为 - 0.3V至 + 6V，数字输入电压到GND的范围为 - 0.3V至 + VDD + 0.3V等。具体的绝对最大额定值如下表所示：

项目	额定值	单位
VDD到GND	- 0.3V至 + 6V	V
数字输入电压到GND	- 0.3V至 + VDD + 0.3V	V
VOUT到GND	- 0.3V至 + VDD + 0.3V	V
工作温度范围	- 40°C至 + 105°C	°C
存储温度范围	- 65°C至 + 150°C	°C
结温范围（TJ max）	+ 150°C	°C
功耗	(TJ max – TA)RθJA	-
热阻，RθJA	240°C/W	-
引脚温度，焊接（气相60s）	215°C	°C
引脚温度，焊接（红外15s）	220°C	°C

4. 电气特性

4.1 静态性能

• 分辨率：10位分辨率，能够提供较为精确的模拟输出。
• 相对精度：±2 LSB，保证了输出的准确性。
• 差分非线性：±0.5 LSB，设计上确保单调。

4.2 输出特性

• 输出电压范围：0V至VDD，实现轨到轨输出。
• 输出电压建立时间：在1/4刻度到3/4刻度变化时，典型值为7µs。
• 压摆率：1V/µs，能够快速响应信号变化。

4.3 其他特性

• 电容负载稳定性：在不同负载电阻下，能够稳定驱动一定的电容负载。
• 代码变化毛刺脉冲：在主要进位附近1 LSB变化时，典型值为20nV - s。
• 数字馈通：典型值为0.5nV - s。

5. 工作原理

5.1 D/A部分

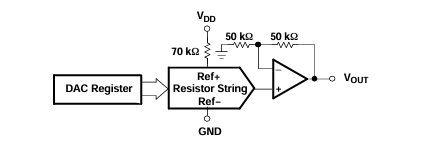

DAC6571的架构由一个电阻串DAC和一个输出缓冲放大器组成。输入编码为无符号二进制，理想输出电压由公式 (V{OUT }=V{DD} × \frac{D}{1024}) 计算得出，其中D是加载到DAC寄存器的二进制代码的十进制等效值，范围从0到1023。

5.2 I²C接口

• F/S模式协议：主设备通过产生起始条件启动数据传输，发送7位地址和读写方向位。设备通过拉低SDA线进行确认，建立通信链路。主设备可以继续发送或接收数据，最后通过产生停止条件结束数据传输。
• HS模式协议：在总线空闲时，SDA和SCL线被上拉。主设备产生起始条件和包含HS主代码的有效串行字节，后续协议与F/S模式类似，但传输速度可达3.4MBPS。

5.3 DAC更新序列

对于单次更新，DAC6571需要起始条件、有效的I²C地址、CTRL/MSB字节和LSB字节。使用I²C高速模式（ (f_{scl}=3.4 MHz) ）时，除第一次更新外，每次10位DAC更新可在18个时钟周期内完成，更新速率可达188.88kSPS。

6. 电源管理

6.1 上电复位

DAC6571内置上电复位电路，在上电时，DAC寄存器被清零，输出电压为0V，直到对DAC进行有效写入操作。这一特性在需要明确上电时DAC输出状态的应用中非常有用。

6.2 掉电模式

DAC6571有四种操作模式，可通过两个位（PD1和PD0）进行编程。正常工作模式下，在5V电源时功耗为150µA；而在三种掉电模式下，5V电源时的电源电流降至200nA（3V时为50nA）。掉电模式下，输出级内部切换到已知值的电阻网络，输出阻抗已知。

7. 应用与布局建议

7.1 应用场景

• 过程控制：精确的模拟输出可用于控制工业过程中的各种参数。
• 数据采集系统：将数字信号转换为模拟信号，便于后续处理。
• 闭环伺服控制：稳定的输出特性有助于实现精确的控制。
• PC外设：为PC提供模拟信号输出。
• 便携式仪器：低功耗特性使其非常适合便携式设备。

7.2 布局建议

• 电源： (V_{DD}) 应连接到稳压、低噪声的电源，建议使用1 - 10µF和0.1µF的旁路电容，必要时可增加额外的旁路措施。
• 接地： (V_{DD}) 和GND的连接应与数字逻辑分开，直到在电源入口点连接。

8. 总结

DAC6571以其低功耗、高性能、宽电源范围和丰富的特性，成为电子工程师在数模转换设计中的优秀选择。在实际应用中，我们需要根据具体需求合理选择工作模式和配置参数，同时注意布局和电源管理，以充分发挥其性能优势。你在使用数模转换器时遇到过哪些挑战呢？欢迎在评论区分享你的经验和见解。
