在电子设备的设计中,栅极驱动器起着至关重要的作用,它能够有效地驱动功率MOSFET和IGBT,确保设备的高效稳定运行。今天我们要探讨的是安森美(onsemi)推出的NCP51105单通道低侧栅极驱动器,它具备诸多出色的特性和功能,适用于多种应用场景。
文件下载:onsemi NCP51105单通道2.6A低侧栅极驱动器.pdf

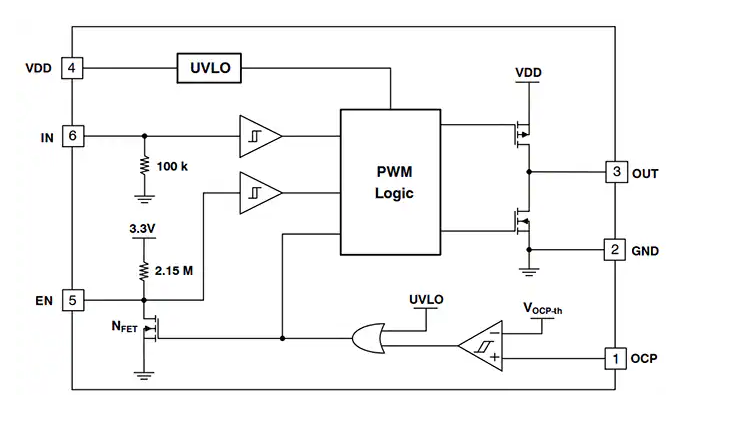

NCP51105是一款专为驱动功率MOSFET和IGBT而设计的单通道低侧栅极驱动器,具有2.6A的源极和漏极峰值电流能力。其逻辑阈值与TTL和CMOS输出兼容,并且具有约1V的迟滞,提供了强大的抗噪能力。该驱动器还具备过流保护功能,通过OCP引脚检测负电压来监测功率器件的过流情况,并通过改变EN引脚的电压电平提供异常操作条件的信息。


NCP51105的工作电压范围高达25V,能够适应不同的电源环境,为设计提供了更大的灵活性。
其传播延迟时间短于50ns,允许系统以高频运行,并确保微小的脉冲失真,提高了系统的响应速度和效率。
通过检测OCP引脚的负电压,当开关电流检测电阻上的电压降超过阈值电压时,触发过流保护。在消隐时间$t_{BLK}$内执行保护程序,避免因寄生LC组件和PCB走线引起的高dv/dt振荡误触发。
内部UVLO保护电路监测VDD电源电压,确保外部功率器件的栅极在最佳电压下驱动。当VDD低于VDDUV - 超过滤波时间$t{VDDUV}$时,驱动器输出保持低电平,EN引脚被拉低至GND。当VDD高于VDDUV + 超过故障清除时间$t{FLTC}$时,EN引脚被充电,驱动器输出恢复正常。
通过外部连接在VDD和EN引脚的RC网络,可以调整故障清除时间$t_{FLTC}$,使系统能够根据具体应用需求进行优化。
电流检测输入,用于检测负电压以实现过流保护。
接地引脚,所有信号的参考地。
驱动器的源极和漏极电流输出引脚。
偏置电源输入引脚,为驱动器提供工作电源。
使能输入/输出引脚,具有三个功能:作为逻辑输入,在VENH高电平时使能输出,在VENL低电平时禁用输出;报告故障条件,如过流和欠压锁定;通过外部RC时间常数编程故障清除时间。
栅极驱动器输出的逻辑输入引脚。
包括VDD UV启动电压阈值、VDD UV关闭电压阈值、输入电压阈值、使能信号阈值、输出电压阈值、过流保护阈值电压等参数,这些参数确保了驱动器在不同工作条件下的稳定性能。
如导通传播延迟、关断传播延迟、上升时间、下降时间、禁用传播延迟、过流保护传播延迟、OCP到低电平EN信号延迟、故障清除时间、过流保护消隐时间、VDD电源UVLO滤波时间等,这些参数反映了驱动器的高速开关性能和响应能力。
NCP51105的高速开关性能和过流保护功能使其非常适合用于开关模式电源中,能够提高电源的效率和稳定性。
在MOSFET开关电路中,NCP51105可以提供足够的驱动电流,确保MOSFET的快速导通和关断,减少开关损耗。
在同步整流电路中,NCP51105可以驱动整流MOSFET,提高整流效率,降低功耗。
在DC - DC转换器中,NCP51105可以驱动功率开关管,实现高效的电压转换。
在电机控制应用中,NCP51105可以驱动电机的功率开关,实现电机的精确控制。
为了确保NCP51105的最佳性能,在PCB布局时需要遵循一些原则:
将驱动器尽可能靠近功率器件,以最小化输出引脚和功率晶体管栅极之间的高电流走线,减少寄生电感。
在VDD和GND之间靠近驱动器放置旁路电容,推荐使用低电感SMD类型的多层陶瓷电容,以确保噪声滤波。
最小化栅极驱动器、VDD和功率开关之间的电流环路路径,以减小寄生电感,降低开关操作期间的高di/dt和严重电压瞬变。
将电源走线和信号走线分开,避免相互干扰。
采用星型接地方式,将驱动器的GND连接到其他电路节点的单点,减小连接长度,以最小化电感。
不要将低电压和敏感走线放置在HV节点附近,以防止干扰。
NCP51105是一款功能强大、性能卓越的单通道低侧栅极驱动器,具有宽工作电压范围、高速开关性能、过流保护、欠压锁定、可编程故障清除时间等诸多优点。在实际应用中,通过合理的PCB布局和参数设置,可以充分发挥其性能,为各种电子设备的设计提供可靠的支持。如果你在设计中需要一款高性能的栅极驱动器,不妨考虑一下NCP51105。你在使用栅极驱动器时遇到过哪些问题呢?欢迎在评论区分享你的经验和见解。
