探索NCV7755：八通道高端驱动器的卓越性能与应用潜力

在汽车电子和工业控制领域，高端驱动器的性能和可靠性直接影响着整个系统的运行。今天，我们将深入探讨安森美（onsemi）的NCV7755八通道高端驱动器，了解其特性、工作模式、输出控制、故障检测等方面，为电子工程师在设计中提供参考。

文件下载：onsemi NCV7755八通道高侧驱动器.pdf

产品概述

NCV7755是一款汽车级集成驱动器，拥有八个高端开关，每个通道的驱动能力高达700 mA，并且具备过载和过热保护功能。它适用于继电器、灯泡和LED等多种负载类型，通过SPI进行输出控制和诊断报告，还支持INx引脚直接控制输出。此外，该器件还具备专用的跛行回家模式，可通过逻辑输入引脚控制两个高端驱动器。NCV7755采用SSOP - 24暴露焊盘封装，具有出色的热性能。


应用示意图

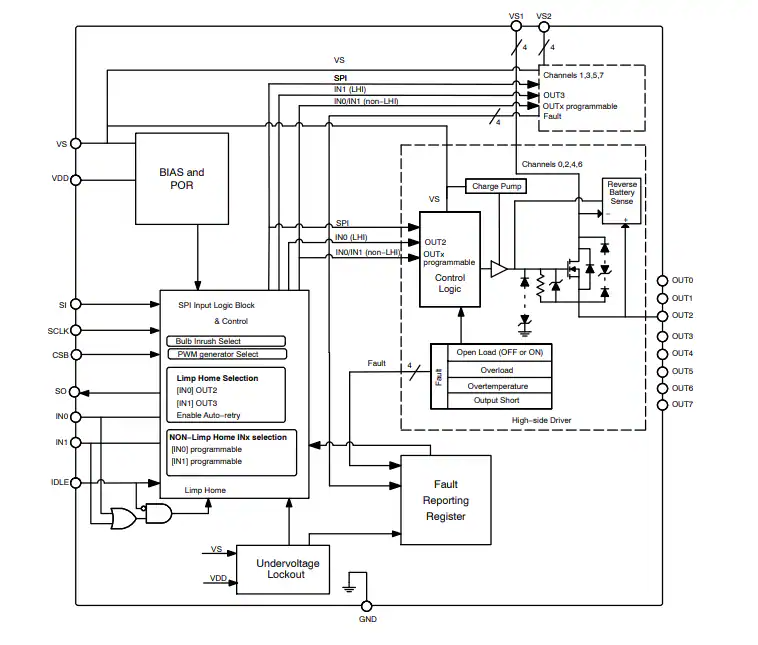

框图

关键特性剖析

多通道与负载支持

• 八通道设计：提供了八个高端通道，可灵活驱动不同类型的负载，如继电器、灯泡和LED。对于继电器负载，内部电感钳位可保护驱动器，限制负瞬变；对于灯泡负载，其灯泡浪涌功能可应对白炽灯的高浪涌电流；对于LED负载，两个片上PWM发生器可实现精确控制。
• 电流能力：每个通道的最大输出电流可达2.3 A，并且允许将两个输出对并联，以满足更高的电流需求。

控制与通信

• SPI控制：通过16位SPI端口进行输出控制、编程和故障报告，支持帧错误检测和菊花链连接，SCLK频率最高可达5 MHz，确保高效的数据传输。
• INx引脚映射：INx引脚可独立映射到输出，实现直接控制，增强了系统的灵活性。

低功耗与保护

• 低静态电流：在睡眠模式下，静态电流极低，最大仅为3 μA（85°C时），有助于降低系统功耗。
• 全面保护：具备过载、过热、欠压、过压、反向极性和接地丢失等多种保护功能，确保设备在各种恶劣条件下的稳定运行。

工作模式详解

睡眠模式

当IDLE、IN0和IN1引脚均为低电平时，设备进入睡眠模式。此时，所有输出关闭，SPI寄存器复位，静态电流最小，适合需要低功耗的应用场景。

空闲模式

将IDLE引脚置高，IN0和IN1引脚置低，设备进入空闲模式。所有通道关闭，开路负载诊断电流关闭，内部稳压器开启，SPI寄存器和通信激活。

活动模式

这是设备的正常工作模式，可激活高端驱动器，驱动负载，获取设备输出状态并进行编程。可通过多种方式进入活动模式，如设置IDLE引脚为高电平，同时设置IN0或IN1引脚为高电平，或通过SPI命令设置相关寄存器。

跛行回家模式

当IDLE引脚为低电平，IN0和/或IN1引脚为高电平时，设备进入跛行回家模式。在此模式下，仅通道2和3可通过IN0和IN1引脚控制，无需VDD供电。该模式还具备自动重试功能，可应对高电容负载。

输出控制与负载特性

输出控制方式

• SPI控制：通过SPI接口输入命令，控制设备的开启和关闭。
• IN0和IN1控制：通过SPI命令将IN0和IN1引脚映射到相应的输出，实现直接控制。
• 跛行回家模式控制：在跛行回家模式下，通过IN0和IN1引脚控制通道2和3的输出。
• PWM控制：通过SPI命令将输出连接到两个内部独立的PWM发生器，实现对负载的脉宽调制控制。

负载特性

• 电阻性负载：具备两个过载阈值，可有效应对负载变化。开关延迟和转换时间短，确保快速响应。
• 继电器负载：内部电感钳位保护驱动器，防止负瞬变损坏设备。
• 灯泡负载：灯泡浪涌功能可避免初始高电流触发过载保护，确保灯泡正常启动。

故障检测与保护机制

过载检测

采用两级过载电流阈值，可忽略高电容引起的浪涌电流，同时维持较低的IC温度。过载检测条件锁定，需通过SPI命令重新激活受影响的输出。

热关断保护

每个通道都配备独立的热传感器，当温度超过阈值时，通道锁定关闭，并设置诊断位。可通过SPI命令清除错误位，重新开启通道。

开路负载检测

支持开路负载在开启和关闭状态下的检测，通过设置合适的阻抗范围，可避免误报。

应用案例与设计建议

应用案例

• 汽车车身控制单元：可用于控制汽车的各种灯光、继电器等负载，确保系统的稳定运行。
• 汽车发动机控制单元：在发动机控制系统中，对各种执行器进行精确控制。
• 继电器驱动：为继电器提供可靠的驱动信号，保证继电器的正常工作。
• 灯泡驱动：实现对汽车灯泡的高效驱动，避免灯泡启动时的过载问题。
• LED驱动：通过PWM控制，实现对LED的亮度调节。

设计建议

• 电源设计：确保VS、VS1、VS2和VDD电源的稳定性，合理布局电源线路，减少干扰。
• 散热设计：将暴露焊盘连接到大面积的PCB金属层，以提高散热性能。
• SPI通信设计：遵循SPI通信的时序要求，确保数据传输的准确性。
• 故障处理设计：在设计中考虑故障检测和处理机制，及时响应和处理各种故障情况。

总结

NCV7755作为一款功能强大的八通道高端驱动器，具备多通道、多负载支持、低功耗、全面保护等优点，适用于汽车和工业控制等多个领域。电子工程师在设计过程中，可充分利用其特性，实现高效、稳定的系统设计。同时，要注意电源、散热、通信和故障处理等方面的设计，以确保设备的性能和可靠性。你在使用NCV7755的过程中遇到过哪些问题？或者对其应用有什么新的想法？欢迎在评论区分享交流。
