深度解析ADS8411：16位高速模数转换器的卓越之选



在电子工程师的日常工作中，模数转换器（ADC）是至关重要的组件，它承担着将模拟信号转换为数字信号的关键任务。今天，我们将深入探讨德州仪器（Texas Instruments）推出的ADS8411，一款16位、2 MSPS的高速模数转换器，看看它在实际应用中究竟有何独特之处。

文件下载：ads8411.pdf

一、ADS8411的关键特性

高性能转换能力

ADS8411具备2 MHz的采样率，能够在较宽的温度范围内确保16位的无杂散动态范围（NMC）。这意味着它可以精确地捕捉快速变化的模拟信号，并将其转换为高精度的数字数据，为后续的数字信号处理提供可靠的基础。

零延迟与单端输入

该转换器采用零延迟设计，能够实时响应输入信号的变化，确保数据的及时性。其单端输入范围为0V至$V_{ref}$，适用于多种单极性信号的转换场景，简化了电路设计。

集成参考与缓冲器

ADS8411内部集成了参考电压源和参考缓冲器，无需外部复杂的参考电路，不仅节省了电路板空间，还提高了系统的稳定性和可靠性。

高速并行接口

它配备了高速并行接口，支持8位或16位的数据传输方式，可根据实际需求灵活选择，方便与不同类型的微控制器或数字信号处理器进行接口。

低功耗设计

在2 MHz的采样率下，ADS8411的典型功耗仅为175 mW，具有出色的节能性能，适合对功耗要求较高的应用场景。

宽数字电源范围

该转换器支持宽范围的数字电源（2.7V - 5.25V），增强了其在不同电源环境下的适应性。

ESD保护

虽然ADS8411对静电放电（ESD）较为敏感，但所有输入引脚具备500V或1000V的人体模型（HBM）能力，在一定程度上提高了器件的抗静电能力。

二、应用领域广泛

ADS8411的高性能特性使其在多个领域得到了广泛应用：

• 密集波分复用（DWDM）：在光通信系统中，DWDM技术需要高精度的模数转换来处理高速光信号，ADS8411的高速采样和高精度转换能力能够满足其需求。
• 仪器仪表：对于需要精确测量和数据采集的仪器仪表，如示波器、频谱分析仪等，ADS8411可以提供可靠的模拟信号转换。
• 高速、高分辨率数据采集系统：在科研、工业自动化等领域，高速、高分辨率的数据采集是关键，ADS8411能够快速、准确地采集模拟信号，为数据分析提供支持。
• 传感器接口：与各种传感器配合使用时，ADS8411可以将传感器输出的模拟信号转换为数字信号，方便后续处理和传输。
• 医疗仪器通信：在医疗设备中，如心电图仪、超声诊断仪等，对数据的准确性和实时性要求较高，ADS8411的性能能够满足医疗仪器的通信需求。

三、技术规格详解

绝对最大额定值

在使用ADS8411时，需要注意其绝对最大额定值，以避免对器件造成永久性损坏。例如，输入电压范围、电源电压范围、工作温度范围等都有明确的限制。具体参数如下：

• 输入电压：+IN至AGND为 -0.4V至+VA + 0.1V；-IN至AGND为 -0.4V至0.5V。
• 电源电压范围：+VA至AGND为 -0.3V至7V；+VBD至BDGND为 -0.3V至7V；+VA至+VBD为 -0.3V至2.55V。
• 工作温度范围：-40°C至85°C；存储温度范围为 -65°C至150°C。

电气特性

在特定的工作条件下（$T{A}=-40^{\circ} C$至85°C，$+VA = 5V$，$+VBD = 3V$或5V，$V{ref} = 4.096V$，$f_{SAMPLE} = 2MHz$），ADS8411的各项电气特性表现出色：

• 内部参考输出：参考电压启动时间最长为120 ms，参考电压典型值为4.096V，源电流最大为10 μA，线路调整率为0.6 mV，漂移为36 ppm/°C。
• 数字输入/输出：逻辑电平符合CMOS标准，高电平输入电压范围为 +VBD - 1至 +VBD + 0.3V，低电平输入电压范围为 -0.3至0.8V，高电平输出电压范围为 +VBD - 0.6至 +VBD，低电平输出电压范围为0至0.4V，数据格式为直二进制。
• 电源要求：+VBD电源电压范围为2.7V至5.25V，+VA电源电压范围为4.75V至5.25V，+VA电源电流典型值为35 mA，功耗典型值为175 mW。

时序特性

ADS8411的时序特性对于正确使用该器件至关重要。它的转换时间为340 - 400 ns，采集时间为100 ns，各种信号的脉冲宽度、建立时间和保持时间都有明确的要求。在设计电路时，需要严格按照时序图和时序参数进行操作，以确保数据的准确采集和传输。

四、引脚分配与功能

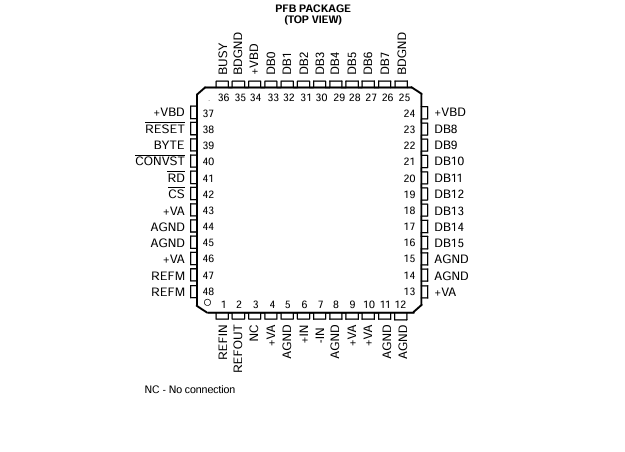

ADS8411采用48引脚的TQFP封装，每个引脚都有特定的功能：

• 模拟引脚：AGND为模拟地，+IN和 -IN为模拟输入引脚，REFIN为参考输入，REFM为参考地，REFOUT为参考输出。
• 数字引脚：BDGND为数字地，BUSY为状态输出引脚，BYTE为字节选择输入，CONVST为转换启动信号，CS为芯片选择信号，Data Bus为数据总线，RD为同步脉冲信号，RESET为复位信号。

五、工作原理剖析

采样与保持

ADS8411基于电荷再分配的逐次逼近寄存器（SAR）架构，内部集成了采样/保持功能。当转换启动时，模拟输入信号被采样到内部电容阵列上，在转换过程中，输入信号与内部参考电压进行比较，通过逐次逼近的方式确定数字输出。

转换过程

转换时钟由内部振荡器生成，转换时间为400 ns，能够实现2 MHz的吞吐量。在转换过程中，BUSY信号会保持高电平，直到转换结束。

数据读取

ADS8411以直二进制格式输出全并行数据。可以通过8位或16位总线读取数据，使用BYTE引脚进行字节选择。在读取数据时，需要注意CONVST信号的下降沿周围有一个最小安静区，避免在该区域进行数据读取。

六、应用信息与设计要点

微控制器接口

ADS8411可以方便地与8位微控制器进行接口。通过将BUSY信号作为下降沿中断信号，可以实现数据的及时采集。在实际应用中，需要根据微控制器的特点进行合理的电路设计和软件编程。

参考电压

ADS8411可以使用内部参考电压（4.096V）或外部参考电压（3.9V - 4.2V）。使用内部参考时，需要在REFOUT和REFIN之间连接0.1 μF的去耦电容，并在REFOUT和REFM之间连接1 μF的存储电容。

模拟输入

在模拟输入方面，需要注意输入电压范围和输入电流的影响。输入电压应在规定范围内，以确保转换器的线性度。同时，输入源应能够在采集时间内将输入电容充电到16位的稳定水平。

数字接口

在数字接口设计中，要严格按照时序要求操作CONVST、CS和RD等信号，确保数据的准确传输。此外，还需要注意信号的噪声和干扰问题，采取适当的滤波和隔离措施。

复位操作

RESET信号是一个异步低电平有效信号，最小低电平时间为25 ns。复位后，当前转换将被中止，输出锁存器将被清零。也可以通过CS和CONVST信号的组合来实现复位功能。

电源初始化与布局

上电后，ADS8411不需要外部复位信号，内部上电复位电路会自动进行复位。为了确保寄存器清零，需要进行三个转换周期。在布局设计时，要注意将模拟地和数字地分开，避免数字信号对模拟信号的干扰。同时，要合理布置电源去耦电容，确保电源的稳定性。

七、总结

ADS8411作为一款高性能的16位模数转换器，具有高速采样、高精度转换、低功耗等优点，适用于多种应用场景。在使用过程中，电子工程师需要深入了解其特性、规格和工作原理，合理进行电路设计和布局，以充分发挥其性能优势。希望通过本文的介绍，能够帮助大家更好地掌握ADS8411的使用方法，为实际项目的开发提供有益的参考。
