在电子设计领域,模拟到数字的转换是一个至关重要的环节。德州仪器(TI)的ADS1605和ADS1606作为高性能的delta - sigma模数转换器(ADC),凭借其出色的性能和丰富的特性,在众多应用场景中展现出强大的竞争力。今天,我们就来深入探讨这两款ADC的奥秘。
文件下载:ads1605.pdf


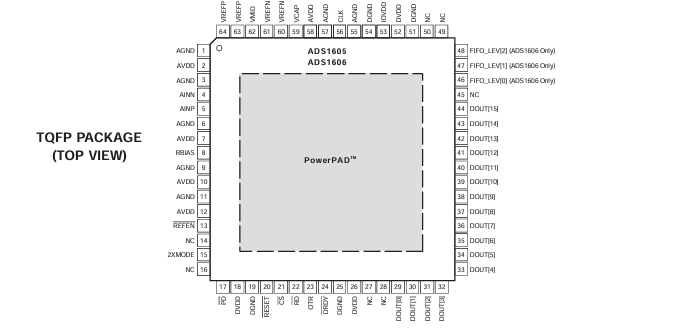

ADS1605和ADS1606具有16位分辨率,默认过采样率为8。调制器采用2 - 1 - 1流水线delta - sigma架构,结合专有电路,实现了非常线性的高速操作。在时钟频率$f_{CLK}=40MHz$时,调制器以40MSPS的速率对输入信号进行采样。低纹波线性相位数字滤波器对调制器输出进行抽取,提供5MSPS的数据输出速率,信号通带可达2.45MHz。在2X模式下,通过将过采样率降低到4,数据速率可翻倍至10MSPS。
ADS1605/6测量差分输入信号$V{IN}=(AINP - AINN)$相对于差分参考$V{REF}=(VREFP - VREFN)$。满量程差分输入电压为1.467$V{REF}$,当$V{REF}=3V$时,满量程输入电压为±4.4V。为获得最佳模拟性能,建议输入限制在±1.165$V{REF}$( - 2dBFS),对应$V{REF}=3V$时,推荐输入范围为±3.78V。
在不同输入频率和幅度下,ADS1605/6展现出出色的动态性能。例如,在$f_{IN}=100kHz$, - 2dBFS时,SNR为88dB,THD为 - 93dB,SFDR为96dB。
时钟输入频率$f{CLK}$范围为1 - 50MHz,典型值为40MHz。数字输入输出满足多种逻辑电平要求,如$V{IH}$为0.7$IOVDD$至$IOVDD$,$V_{IL}$为DGND至0.3$IOVDD$。
为实现最佳性能,模拟输入必须采用差分信号驱动,推荐输入信号的共模电压$V_{CM}=2.0V$。输入电路应能够处理ADS1605/6内部开关电容带来的负载,建议使用低电阻的驱动电路,以减少热噪声对整体性能的影响。
可选择内部或外部参考电压。使用外部参考时,将REFEN引脚置高,外部电路需能提供直流和瞬态电流。为获得最佳模拟性能,建议使用3.0V的外部参考电压。
高质量的时钟源对于ADS1605/6的性能至关重要。推荐使用晶体时钟振荡器作为CLK源,以减少时钟抖动对SNR性能的影响。
ADS1606的FIFO可临时存储数据,方便主机控制器检索。使用时需注意设置合适的FIFO级别,确保数据读取的准确性和稳定性。每次DRDY触发时,必须读取FIFO中设定数量的数据,否则可能导致FIFO操作中断。
合理的电源旁路设计对于ADS1605/6的性能至关重要。建议在每个电源引脚附近放置1µF和0.1µF的陶瓷电容。在PCB布局方面,可选择单公共接地平面或模拟和数字分开的接地平面,但需注意避免电流干扰。
ADS1605和ADS1606适用于科学仪器、自动化测试设备、数据采集和医学成像等领域。例如,在医学成像中,其高精度和高速的数据转换能力可确保图像的清晰和准确;在自动化测试设备中,能快速准确地采集和处理信号,提高测试效率。
ADS1605和ADS1606以其卓越的性能、灵活的设计和广泛的适用性,为电子工程师在高速高精度数据采集和处理方面提供了优秀的解决方案。在实际应用中,我们需要根据具体需求合理选择和配置这些特性,以充分发挥其优势。你在使用类似ADC时遇到过哪些挑战呢?欢迎在评论区分享你的经验。
