探索DAC7571：低功耗12位DAC的设计与应用



在电子工程师的日常设计工作中，数模转换器（DAC）是一个关键的元件，它广泛应用于各种需要将数字信号转换为模拟信号的场景。今天，我们要深入探讨德州仪器（TI）的一款低功耗、单通道、12位缓冲电压输出DAC——DAC7571。这款器件在性能、功耗和接口等方面都有独特的优势，非常适合多种应用场景。接下来，我们将从其特性、参数、工作原理、应用等多个方面进行详细分析。

文件下载：dac7571.pdf

一、DAC7571的特性亮点

1. 低功耗设计

DAC7571采用微功耗设计，在5V电源下仅消耗140µA电流。而且它还具备掉电功能，通过内部控制寄存器可将5V时的电流消耗降至50nA。在正常工作时，功耗小于0.7mW（$V_{DD}$ = 5V），掉电模式下更是低至1µW，这使得它在便携式电池供电设备中表现出色。

2. 高性能指标

• 分辨率与精度：拥有12位分辨率，相对精度可达±0.195% FSR，线性度也经过精心设计，保证了转换的准确性。
• 快速响应：建立时间仅需10µs至±0.003% FSR，输出电压建立时间在1/4刻度到3/4刻度变化时为8 - 10µs，能够快速响应输入信号的变化。
• 宽电压范围：电源电压范围为+2.7V至+5.5V，输出电压范围为0至$V_{DD}$，可适应不同的电源和应用需求。

3. 接口与封装优势

• I²C接口：采用I²C兼容的两线串行接口，时钟速率最高可达3.4Mbps，并且支持同一数据总线上最多连接两个DAC7571，方便进行多器件扩展。
• 小封装：采用6引脚SOT-23封装，体积小巧，节省电路板空间，适合对空间要求较高的设计。

4. 其他特性

• 上电复位：内置上电复位电路，确保DAC输出在上电时为零伏，直到对设备进行有效写入操作。
• 输出缓冲放大器：片上输出缓冲放大器支持轨到轨操作，能够驱动一定的负载，增强了输出的驱动能力。

二、详细参数解读

1. 绝对最大额定值

在设计时，我们必须关注器件的绝对最大额定值，以避免对器件造成永久性损坏。DAC7571的绝对最大额定值包括电压、温度、功耗等方面。例如，$V{OUT}$ 到GND的电压范围为 -0.3V至 +$V{DD}$ + 0.3V，工作温度范围为 -40°C至 +105°C，存储温度范围为 -65°C至 +150°C等。

2. 电气特性

• 静态性能：分辨率为12位，相对精度±0.195% FSR，这些参数决定了DAC的基本性能。
• 输出特性：输出电压范围为0至$V{DD}$，输出电压建立时间、压摆率、容性负载稳定性等参数对于不同的应用场景有着重要的影响。例如，在驱动容性负载时，不同的负载电阻对应的容性负载稳定性不同，$R{L}$ = 0Ω 时为470pF，$R_{L}$ = 2kΩ 时为1000pF。
• 逻辑输入：输入电流、输入低电压、输入高电压、引脚电容等参数对于与其他逻辑电路的接口设计至关重要。
• 电源要求：$V_{DD}$ 范围为2.7V至5.5V，不同电源电压下的正常工作电流和掉电模式电流也有所不同，这有助于我们进行电源设计和功耗评估。

3. 时序特性

I²C接口的时序特性对于数据传输的稳定性和准确性非常关键。DAC7571支持标准模式（100kbit/s）、快速模式（400kbit/s）和高速模式（3.4Mbit/s），不同模式下的时钟频率、总线空闲时间、数据建立时间、数据保持时间等参数都有明确的规定。例如，在标准模式下，总线空闲时间（$t{BUF}$）为4.7µs，数据建立时间（$t{SU;DAT}$）为250ns。

三、工作原理剖析

1. D/A转换部分

DAC7571的架构由一个电阻串DAC和一个输出缓冲放大器组成。输入编码为无符号二进制，理想输出电压为$V{OUT}$ = $V{DD}$ × $\frac{D}{4096}$，其中D为加载到DAC寄存器的二进制代码的十进制等效值，范围从0到4095。

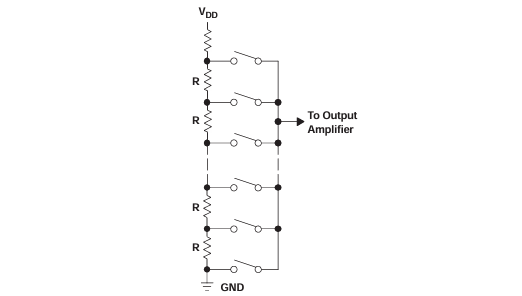

2. 电阻串

电阻串部分由一串阻值为R的电阻组成，加载到DAC寄存器的代码通过闭合连接电阻串和放大器的开关之一，确定从电阻串的哪个节点提取电压并输入到输出放大器。由于是电阻串结构，保证了单调性。电阻串的负端连接到GND，正端连接到$V_{DD}$。

3. 输出放大器

输出缓冲放大器能够在其输出端产生轨到轨电压，输出范围为0V至$V_{DD}$。它能够驱动2kΩ与1000pF并联到GND的负载，源和灌电流能力可从典型特性中查看。压摆率为1V/µs，无负载时半刻度建立时间为8µs。

4. I²C接口

DAC7571使用Philips Semiconductor定义的I²C接口在从模式下接收数据，支持标准模式、快速模式和高速模式。主设备通过发起起始条件开始数据传输，发送地址字节，从设备响应确认信号，然后进行数据传输，最后主设备发起停止条件结束传输。地址字节的前5位（MSB）为工厂预设的100110，下一位为设备选择位A0，最后一位（R/$\overline{W}$）始终为0，表示仅接收数据。

四、应用案例分享

1. 使用REF02作为电源

当电源噪声较大或系统电源电压不是5V时，可使用REF02 +5V精密电压基准为DAC7571的电源输入和参考输入提供稳定的电压。REF02输出稳定的电源电压，$V_{DD}$ = 5V时，为DAC7571提供的典型电流为150µA，最大为200µA。当DAC输出有负载时，REF02还需为负载提供电流。

2. 布局注意事项

作为精密模拟组件，DAC7571的布局需要精心设计。$V{DD}$ 应采用稳压、低噪声的电源，避免使用开关电源和DC/DC转换器，因为它们可能会产生高频毛刺或尖峰。同时，$V{DD}$ 和GND的连接应与数字逻辑分开，直到电源入口点再连接。建议使用1µF至10µF和0.1µF的旁路电容，必要时可增加100µF电解电容或Pi滤波器来滤除高频噪声。

五、总结

DAC7571凭借其低功耗、高性能、灵活的接口和小巧的封装等优势，在过程控制、数据采集系统、闭环伺服控制、PC外设和便携式仪器等领域有着广泛的应用前景。作为电子工程师，在设计过程中，我们需要充分了解其特性和参数，合理进行布局和电源设计，以发挥其最佳性能。大家在实际应用中遇到过哪些关于DAC的问题呢？欢迎在评论区分享交流。
