探索 onsemi NCV12711：高性能 PWM 控制器的卓越之旅

在电源管理领域，一款优秀的 PWM 控制器能够为电子设备的稳定运行提供坚实保障。今天，我们将深入探讨 onsemi 的 NCV12711 固定频率峰值电流模式 PWM 控制器，它具备众多特性，适用于单端电源转换器拓扑结构。

文件下载：onsemi NCV12711电流模式PWM控制器.pdf

特性亮点

宽输入电压范围与内部稳压

NCV12711 的 $V_{cc}$ 输入范围为 4 - 45 V，这使得它能适应多种不同的电源环境。内部集成的 7.5 - V 稳压器，为控制器提供了稳定的偏置电压，确保其在不同输入电压下都能可靠工作。

电流模式控制与斜率补偿

采用电流模式控制，并具备可调节的斜率补偿功能。通过在 CS 引脚串联一个电阻，就能轻松调整补偿水平，有效防止亚谐波振荡，提高系统的稳定性。在无负载条件下，它还能实现 0% 占空比运行，降低功耗。


框图

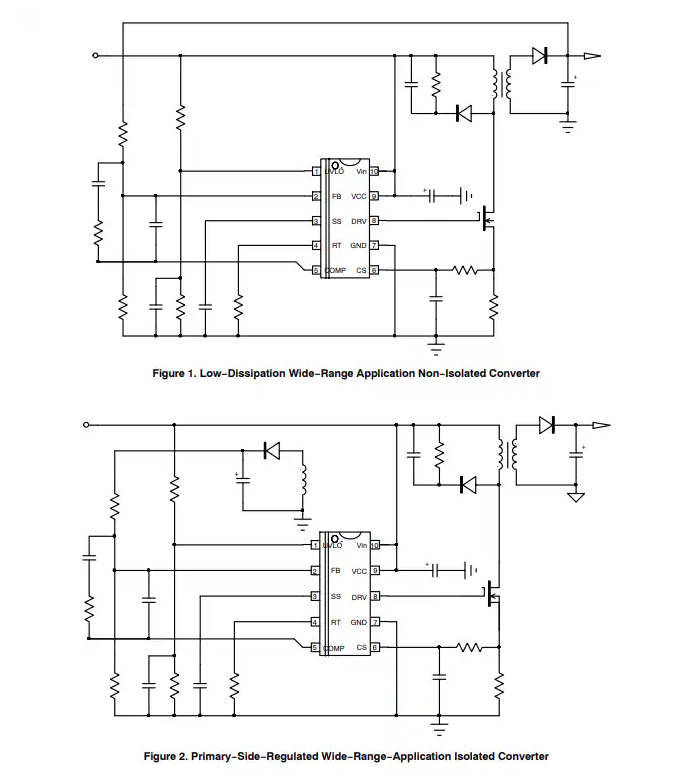

应用原理图

丰富的保护功能

1. 过功率保护（OPP）：当输入电压升高时，OPP 电路会限制电路的总功率能力，通过内部缓冲 UVLO 电压，降低最大峰值电流设定点，确保系统在不同输入电压下都能安全运行。
2. 欠压锁定（UVLO）：UVLO 引脚不仅能监测输入电压，确保转换器在设计范围内工作，还能将信息传递到功率限制路径，实现过功率保护。同时，它还具备关断比较器，可通过外部信号禁用开关，使控制器进入低静态电流状态。
3. 短路保护：当内部 0.25 - V 最大峰值电流限制被激活时，会触发错误标志和定时器。定时器超时后，控制器进入自动恢复模式，每 1 秒尝试恢复一次。此外，还有额外的比较器监测峰值电流，若连续四次超过最大值的 25%，则立即停止所有脉冲，进入自动恢复模式。
4. 过压保护（OVP）：VCC 引脚的 OVP 保护电路能防止 VCC 失控，故障持续至少 7 秒才会被确认，且具备自动恢复功能。

可编程功能

1. 振荡器：通过 RT 引脚连接一个电阻到地，就能设置振荡器频率，频率范围为 100 kHz 至 1 MHz，满足不同应用的需求。
2. 软启动：在 SS 引脚连接一个电容，可设置软启动序列，在此期间峰值电流设定点和开关频率会逐渐增加，减少启动时对主功率开关的应力，降低输出电压过冲。

集成运算放大器

片上运算放大器可用于实现初级侧调节转换器或非隔离式 DC - DC 转换器，为设计提供了更多的灵活性。

典型应用

电动汽车单端反激和正激转换器

在电动汽车的电源系统中，NCV12711 可作为 4 - 45 V 输入的 DC/DC 控制器，为辅助电源提供稳定的电压输出。其宽输入电压范围和丰富的保护功能，能适应电动汽车复杂的电气环境，确保系统的可靠性。

工业 DC - DC 转换器模块

在工业应用中，对电源的稳定性和效率要求较高。NCV12711 的低元件数量和成本效益使其成为理想选择，可用于各种 DC - DC 转换器模块和开放式电源供应器，为工业设备提供稳定的电源支持。

引脚说明与关键参数

引脚功能

• UVLO：输入到待机和 UVLO 比较器，通过电阻分压器设置输入电压使能控制器，还能用于确定过功率保护。
• FB：通过电阻分压器感测要调节的电压，与 COMP 引脚之间的无源网络可设置极点和零点。
• SS：连接电容设置软启动序列，控制峰值电流和开关频率的增加。
• RT：设置振荡器频率，需连接一个靠近控制器的电阻到地，典型电阻值在 10 k - 150 k 之间。
• COMP：运算放大器输出引脚，由 RFB 电阻加载。
• CS：电流感测输入，建议使用外部低通滤波器提高抗噪能力，外部滤波器电阻还用于确定补偿斜坡的大小。
• GND：控制器接地引脚。
• DRV：高电流输出，用于驱动外部 MOSFET 栅极，具有 1 A 的源极和漏极能力。
• VCC：通过线性稳压器为控制器提供偏置，建议连接 1 - 10 μF 的外部去耦电容到地，辅助绕组可帮助关闭稳压器，提高宽输入范围应用中的功率耗散。
• VIN：控制器电源输入，若低于 VCC(OVP)，可安全连接到 VCC。

关键参数

• 最大额定值：包括输入电压、电源电流、VCC 引脚电压、DRV 电压和电流等参数，使用时需确保不超过这些额定值，以保证器件的安全。
• 电气特性：涵盖了电源电路、电流感测、COMP 部分、运算放大器、软启动、振荡器、欠压锁定、过功率保护、栅极驱动和故障保护等方面的参数，这些参数在不同的工作条件下会有所变化，设计时需根据具体应用进行合理选择。

应用设计要点

供电设计

控制器集成了从 VIN 引脚供电的启动电流源，典型情况下可向 VCC 引脚提供高达 20 mA 的电流。当 VCC 达到 7.5 V 的调节水平时，启动电路变为线性稳压器，继续为 VCC 供电并调节其电压。为确保稳压器的稳定性，建议使用 1 - 10 μF 的 VCC 电容。在宽输入电压范围应用中，可通过辅助绕组关闭稳压器，提高功率耗散。

输入电压监测

UVLO 引脚通过电阻分压器监测输入电压，根据输入电压的变化，通过比较器控制 IC 的开启和关闭。可根据公式计算开启和关闭电压对应的电阻值，同时需注意确保 UVLO 引脚的最大电压不超过 5.5 V 的额定值，必要时可在 UVLO 引脚安装 4.7 - V 齐纳二极管。

功率限制

在高输入电压下，为避免输出二极管电流过大影响可靠性，NCV12711 采用了过功率保护（OPP）方案，当 UVLO 电压从 1 V 变化到 4 V 时，最大峰值电流设定点会降低 15%。若不需要 OPP 功能，可联系销售咨询关闭方法。

软启动设计

为减少启动时对初级和次级侧的应力，NCV12711 采用了软启动电路。通过在 SS 引脚连接一个电容，由 15 μA 的电流源充电至 2 V，完成软启动序列。在此过程中，峰值电流设定点和开关频率会逐渐增加，降低启动时的冲击。

反馈和电流感测

运算放大器通过反馈电压设置峰值电流，其输出通过电阻分压器和串联二极管控制峰值电流设定点。在轻负载条件下，为避免输出电压失控，当 COMP 引脚电压低于 325 mV 时，会触发跳过周期操作，停止所有脉冲。

斜率补偿

为防止电流模式电源出现亚谐波振荡，NCV12711 集成了斜率补偿功能。通过在 CS 引脚串联一个电阻，调整补偿斜坡的大小。可根据公式计算所需的补偿电阻值，以实现合适的补偿水平。

应用电路示例

• 100 - kHz 反激转换器：可调节辅助绕组至 12 V，适用于 4 - 45 V 输入电压的宽范围应用。
• 5 - V/2 - A 应用电路：由 4.5 - 10 V 输入源供电，采用同步整流器提高整体效率，无需辅助绕组。
• 250 - kHz 升压转换器：可输出 12 V，功率为 12 W，适用于非隔离式 DC - DC 转换。
• 初级侧调节反激转换器：无需辅助绕组，可实现 12 V 输出，最大输入电压受反射电压限制，输出电压降低时可提高最大输入电压。

总结

onsemi 的 NCV12711 是一款功能强大、性能卓越的 PWM 控制器，具备宽输入电压范围、丰富的保护功能、可编程特性和集成运算放大器等优点，适用于多种电源应用。在设计过程中，需根据具体应用需求，合理选择引脚连接和参数设置，充分发挥其性能优势，确保系统的稳定性和可靠性。你在使用类似控制器时遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
