从结构到工艺：深度解析立山科学TWT系列NTC热敏电阻

深圳市智美行科技有限公司作为日本立山科学株式会社的合作伙伴，今天我们将带领各位工程师，从微观结构到宏观工艺，全面拆解TWT系列NTC热敏电阻的卓越之处。

在电子元器件的世界里，性能的优劣往往根植于其最底层的结构设计与材料选择。立山科学TWT系列NTC热敏电阻之所以能在功率半导体温度检测领域脱颖而出，并非偶然，而是其从“基因”层面就为高可靠、高精度、易集成而设计的必然结果。本文将化身“产品解剖师”，带您深入TWT系列的内部，看清它的每一层构成，并理解它是如何与现代化功率模块制造工艺无缝融合的。

一、层层剖析：TWT系列的结构奥秘

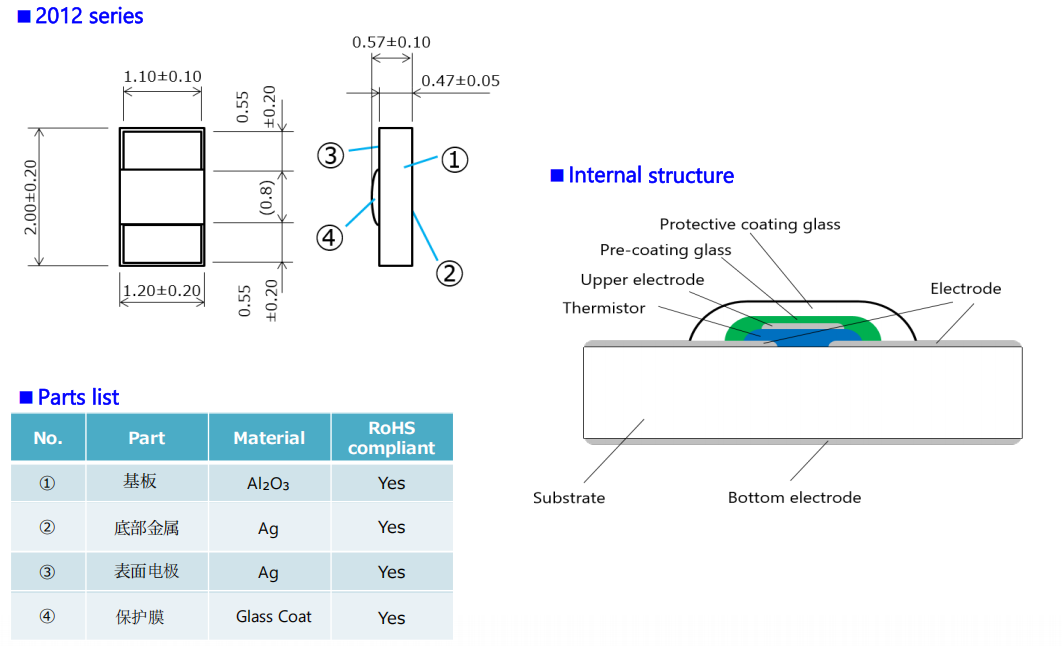

一张清晰的结构图，胜过千言万语。让我们对照立山科学官方资料，逐层解读TWT的“三明治”结构：



从下至上，我们来看：

基板层（① 基板 - Substrate）：

材料：高纯度氧化铝（Al₂O₃）陶瓷。

作用：这是整个器件的“地基”和“绝缘屏障”。Al₂O₃具有极高的电阻率、良好的导热性（约为30 W/mK）和优异的热稳定性。它实现了器件底部与安装基板（如DBC）之间的电气绝缘，允许TWT直接安装在高压电位上。同时，它能将芯片产生的热量高效地向上传导。

电极层（② 底部金属 & ③ 表面电极）：

材料：银（Ag）厚膜浆料。

作用：

底部电极（②）：用于器件与外部基板的电气连接和机械固定。它通过银烧结、焊料等工艺与功率模块的基板金属层（如铜）形成牢固结合，同时也是热传导的关键界面。

表面电极（③）：位于NTC陶瓷体上方，是进行引线键合（Wire Bonding）的接口。通常设计为两个焊盘，用于连接铝线或金线，将电阻信号引出至控制电路。

核心功能层（NTC热敏陶瓷）：

材料：经过精密调配和烧结的过渡金属氧化物陶瓷（如Mn-Ni-Co系）。

作用：这是温度的“感知器官”。其电阻值随温度升高呈指数级下降（负温度系数，NTC）。立山科学通过先进的陶瓷配方和烧结工艺，实现了宽阻值范围、高B值及严格的±1%公差控制，这是高精度测温的基石。

保护封装层（④ 保护膜 - Protective coating）：

材料：特种无铅玻璃浆料。

作用：覆盖在NTC陶瓷和表面电极之上，形成一层致密的保护膜。它起到三大作用：机械保护（防止刮擦和应力损伤）、环境隔绝（防潮、防化学腐蚀）、绝缘保护（覆盖表面电极间的空隙，防止爬电）。其“无铅”特性也满足了全球环保法规要求。

二、工艺兼容性：如何融入您的生产线？

一个优秀的元器件，必须能够顺利融入现有的制造流程。TWT系列在此方面展现了强大的灵活性。

1. 安装（贴装）工艺：
TWT的背面（即氧化铝基板面）是安装面，兼容功率模块行业最主流的芯片贴装技术：

银烧结/铜烧结：这是目前SiC/GaN模块的主流连接技术，具有高导热、高可靠、耐高温的优点。TWT可完全兼容有压烧结和无压烧结工艺，与功率芯片在同一工序中完成贴装。

高铅焊料焊接：对于传统的IGBT模块或要求稍低的应用，也可采用焊片或焊膏进行回流焊焊接。TWT能承受相应的焊接温度曲线。

导电胶粘贴：在某些对绝缘电压要求不高、成本敏感的应用中也可采用。

2. 电气连接工艺：
安装完毕后，需要通过键合线将其接入控制电路：

引线键合：这是TWT的标准且推荐的连接方式。其表面的Ag电极专为铝线（如φ200μm）或金线键合优化。键合工艺成熟、可靠、成本低，与功率芯片的键合工艺完全一致，无需额外设备或步骤。

3. 回流焊兼容性：
如果TWT需要与PCB上的其他控制元件一同焊接，它也兼容甲酸/N₂气氛下的回流焊工艺。这种惰性或还原性气氛能有效防止电极氧化，确保焊接质量。

三、材料清单与环保合规

立山科学对材料的把控贯穿始终，确保产品的可靠性与合规性。



部件编号	部件名称	材料	RoHS合规	说明
①	基板	Al₂O₃	Yes	环保无害，绝缘与导热核心
②	底部金属	Ag	Yes	高导电、高导热，焊接性好
③	表面电极	Ag	Yes	键合性能优异
④	保护膜	无铅玻璃	Yes	满足全球环保指令

所有材料均符合RoHS指令，产品整体符合AEC-Q200可靠性标准，可放心用于汽车电子等高端领域。

结语

通过以上的深度解析，我们可以看到，立山科学TWT系列NTC热敏电阻是一个从材料科学、结构力学到工艺工程学高度集成的产物。它的每一层设计都目的明确：Al₂O₃负责绝缘导热，Ag电极负责导电连接，NTC陶瓷负责精准感温，玻璃层负责长效保护。正是这种深思熟虑的设计，使其得以完美融入功率模块的“芯脏”地带，成为真正的“嵌入式”温度传感器。

深圳市智美行科技有限公司不仅提供这款卓越的产品，更能基于我们对产品结构和工艺的深刻理解，为您在选型、布局设计和工艺导入阶段提供专业的技术咨询，帮助您最大化地发挥TWT系列的价值。

---
