在电子工程师的日常设计工作中,模拟 - 数字转换器(ADC)是至关重要的组件,它能够将模拟信号转换为数字信号,广泛应用于各种领域。今天我们就来详细探讨一下德州仪器(TI)的TLC4541和TLC4545这两款高性能、16位、低功耗的微型CMOS ADC。
文件下载:tlc4541.pdf
一、特性与优势


1. 高性能指标
-
采样率:具备200-KSPS的采样率,能够快速准确地采集模拟信号,满足高速数据采集的需求。
-
精度:积分非线性(INL)最大为±2.5 LSB,微分非线性(DNL)在 - 1到2 LSB之间,保证了转换的高精度。
-
信号质量:在15 kHz输入频率、200 KSPS采样率下,信纳比(SINAD)达到84.5 dB,无杂散动态范围(SFDR)为95 dB,总谐波失真(THD)为 - 94 dB,提供了出色的信号质量。
2. 便捷的接口与时钟
-
内置转换时钟:无需外部复杂的时钟电路,简化了设计流程。
-
串行接口:与SPVDSP兼容的串行接口,SCLK输入最高可达15 MHz,支持单5V电源供电,可直接通过3线接口与大多数流行的主机微处理器(SPI接口)连接。
3. 低功耗设计
-
自动掉电功能:工作电流仅为3.5 mA,自动掉电电流低至5 μA,在不需要工作时自动进入低功耗状态,有效降低了系统的整体功耗。
4. 输入选项丰富
-
TLC4541:单通道输入,适用于单信号采集场景。
-
TLC4545:单通道伪差分输入,可用于零刻度偏移消除或接地噪声抑制。
二、应用领域
这两款ADC凭借其出色的性能和特性,在多个领域都有广泛的应用:
-
ATE系统:自动测试设备需要高精度、高速的数据采集,TLC4541和TLC4545能够满足其对信号转换的要求。
-
工业过程控制:在工业生产中,对各种物理量的精确测量和控制至关重要,这两款ADC可以准确采集模拟信号,为控制系统提供可靠的数据。
-
测量与电机控制:在电机控制中,需要实时监测电机的各种参数,如电流、电压等,TLC4541和TLC4545可以快速准确地将这些模拟信号转换为数字信号,实现精确的控制。
三、引脚功能与电气特性
1. 引脚功能
两款芯片的引脚功能各有特点,以TLC4541为例,主要引脚包括:
-
AIN(4脚):模拟输入通道。
-
CS(1脚):芯片选择,控制芯片的工作状态。
-
FS(7脚):DSP帧同步输入,指示串行数据帧的开始。
-
SDO(8脚):3态串行数据输出,输出A/D转换结果。
2. 电气特性
在推荐的工作条件下,如电源电压VDD为4.5 - 5.5 V,SCLK频率为15 MHz时,芯片的各项电气参数表现良好。例如,高电平输出电压VOH在VDD = 4.5 V、IOH = - 0.2 mA时为3.9 V,低电平输出电压VOL在VDD = 4.5 V、IOL = 0.8 mA时为0.4 V。
四、工作原理
1. 初始化与复位

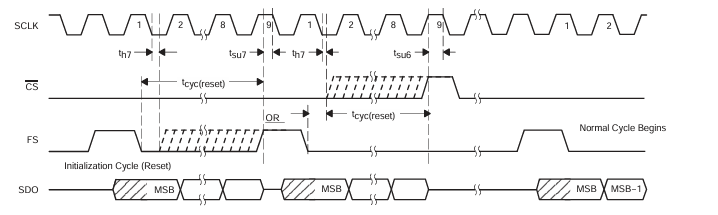

TLC4541和TLC4545在上电后需要进行一次复位周期来初始化。通过将CS引脚(1脚)拉低至少一个SCLK下降沿但不超过8个SCLK下降沿,然后再将CS拉高,完成复位。如果复位成功,SDO输出的数据为FF00h。对于TLC4541,也可以在CS已经为低电平时,通过拉低FS引脚来启动复位周期。
2. 采样与转换
-
采样:转换器的采样时间为20个SCLK周期,从CS输入(或TLC4541的FS输入)有效信号期间接收到的第5个SCLK开始。
-
转换:转换在第24个SCLK下降沿之后开始,最大转换时间为2.94 μs。在转换过程中,CS输入可以在合适的时间释放,但要确保有足够的时间完成转换,否则SDO输出的数据将为FF00h。
3. 控制模式
-
SPI接口控制:通过CS引脚控制,适用于与SPI接口的微控制器连接。
-
DSP接口控制:可以通过CS引脚或FS引脚控制,满足与DSP的不同连接需求。
五、封装与应用信息
1. 封装选项
提供了8-MSOP(DGK)和8-SOIC(D)两种封装形式,工作温度范围为 - 40℃到85℃,方便工程师根据实际应用需求选择合适的封装。
2. 应用示例
在典型的ADC与TMS320 DSP接口应用中,TLC4541和TLC4545可以通过合适的引脚连接和控制方式,实现与DSP的高效通信和数据传输。
六、总结与思考
TLC4541和TLC4545这两款ADC以其高性能、低功耗、丰富的输入选项和便捷的接口等优势,为电子工程师在设计中提供了很好的选择。在实际应用中,我们需要根据具体的需求,合理选择芯片的输入方式、控制模式和封装形式,同时要注意芯片的工作条件和电气特性,确保系统的稳定运行。
大家在使用TLC4541和TLC4545的过程中,有没有遇到过什么问题或者有什么独特的应用经验呢?欢迎在评论区分享交流。
