高性能16位低功耗模数转换器：TLC4545



在电子设计领域，模数转换器（ADC）是连接模拟世界和数字世界的关键桥梁。今天，我们要深入探讨德州仪器（TI）的两款高性能16位低功耗模数转换器——TLC4541和TLC4545，它们在众多应用场景中都展现出了卓越的性能。

文件下载：tlc4545.pdf

一、器件概述

TLC4541和TLC4545属于高性能、16位、低功耗、微型CMOS模数转换器（ADC）家族。它们采用单5V电源供电，具有单通道、双通道或单伪差分输入选项。这些器件拥有芯片选择（CS）、串行时钟（SCLK）和串行数据输出（SDO），可直接通过3线接口与大多数流行主机微处理器的串行端口（SPI接口）连接。TLC4541在与DSP接口时，可通过引脚1（CS）或引脚7（FS）上的帧同步信号（FS）来指示串行数据帧的开始；而TLC4545则仅通过引脚1（CS）与DSP连接。

二、特性亮点

2.1 高速采样与内置时钟

• 采样率：高达200KSPS的采样率，能够快速准确地采集模拟信号，满足许多高速数据采集的应用需求。
• 内置转换时钟：无需外部复杂的时钟电路，简化了设计，降低了成本和功耗。

2.2 高精度转换

• 积分非线性（INL）：最大为±2.5 LSB，保证了转换结果的准确性。
• 微分非线性（DNL）：在 -1LSB 到 +2LSB 之间，确保了转换的线性度。
• 信号噪声比加失真（SINAD）：在15kHz输入频率、200KSPS采样率下达到84.5dB，有效减少了噪声和失真的影响。
• 无杂散动态范围（SFDR）：高达95dB，能够有效抑制杂散信号，提高了信号的质量。
• 总谐波失真（THD）：在15kHz输入频率、200KSPS采样率下为 -94dB，保证了信号的纯净度。

2.3 低功耗设计

• 自动掉电功能：内置自动掉电模式，工作电流仅为3.5mA，自动掉电电流低至5μA，大大降低了功耗，延长了电池供电设备的使用寿命。

2.4 灵活的输入选项

• TLC4541：单通道输入，适用于只需要采集单路模拟信号的应用场景。
• TLC4545：单通道伪差分输入，可用于零刻度偏移消除或接地噪声抑制，提高了信号的抗干扰能力。

2.5 兼容的串行接口

• SPVDSP兼容串行接口：支持高达15MHz的SCLK输入，能够与各种微处理器和DSP进行快速、稳定的数据传输。

三、应用领域

基于其出色的性能特点，TLC4541和TLC4545在以下领域有着广泛的应用：

• 自动测试设备（ATE）系统：高精度和高速采样率使其能够准确地采集测试信号，满足ATE系统对数据准确性和实时性的要求。
• 工业过程控制：在工业生产中，需要对各种模拟信号进行精确测量和控制，TLC4541和TLC4545的高精度和低功耗特性使其成为理想的选择。
• 测量电机控制：能够实时采集电机的各种参数，如电流、电压、转速等，为电机的精确控制提供数据支持。

四、引脚功能与电气特性

4.1 引脚功能

两款器件的引脚功能各有特点，以满足不同的应用需求。例如，TLC4541的FS引脚用于DSP帧同步输入，而TLC4545则没有该引脚。具体的引脚功能如下表所示：

TLC4541引脚功能

引脚名称	引脚编号	I/O	描述
AIN	4	I	模拟输入通道
CS	1	I	芯片选择，低电平有效
FS	7	I	DSP帧同步输入
GND	3	I	接地
SDO	8	O	3态串行数据输出
SCLK	5	I	串行时钟输入
REF	2	I	外部电压参考输入
VDD	6	I	正电源电压

TLC4545引脚功能

引脚名称	引脚编号	I/O	描述
AINO(+)	4	I	正模拟输入
AIN1(-)	5	I	反相模拟输入
CS	1	I	芯片选择，低电平有效
GND	3	I	接地
SDO	8	O	3态串行数据输出
SCLK	7	I	串行时钟输入
REF	2	I	外部电压参考输入
VDD	6	I	正电源电压

4.2 电气特性

在推荐的工作条件下，TLC4541和TLC4545表现出了良好的电气性能。例如，在5V电源电压下，SCLK频率最高可达15MHz，输出高电平电压（VOH）最小为3.9V，输出低电平电压（VOL）最大为0.4V。具体的电气特性参数可参考数据手册。

五、工作原理

5.1 初始化与复位

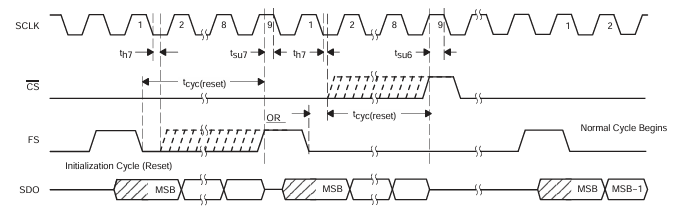

TLC4541和TLC4545在上电后需要进行一次复位周期以确保正常工作。复位周期通过将CS引脚拉低至少一个SCLK下降沿，但不超过8个SCLK下降沿来启动，然后将CS引脚拉高结束复位。如果复位周期有效，SDO输出将显示FF00h，可用于判断复位是否成功。

5.2 采样与转换

• 采样：转换器的采样时间为20个SCLK周期，从CS输入（或TLC4541的FS输入）上的有效信号期间接收到的第5个SCLK开始。
• 转换：转换在第24个SCLK下降沿后开始，最多需要2.94μs完成。在下次CS下降沿（或TLC4541的FS上升沿）之前，应留出足够的时间完成转换，否则SDO输出将显示FF00h。

5.3 控制模式

• SPI接口控制：通过CS引脚控制，适用于与SPI微控制器接口。微控制器的SPI接口应编程为CPOL = 0（串行时钟空闲低电平）和CPHA = 1（数据在串行时钟下降沿有效）。
• DSP接口控制：可通过CS引脚或FS引脚控制，适用于与TMS320 DSP接口。在不同的控制模式下，需要注意信号的时序和电平要求。

六、典型应用与设计建议

6.1 典型应用电路

在实际应用中，TLC4541和TLC4545通常与微处理器或DSP配合使用。例如，在与TMS320 DSP接口时，可参考典型的ADC接口电路，确保信号的正确传输和处理。

6.2 设计建议

• 电源和地：为了保证器件的稳定性和性能，应使用高质量的电源，并确保良好的接地。建议在电源引脚附近添加去耦电容，以减少电源噪声的影响。
• 时钟信号：SCLK信号应保持稳定，避免时钟抖动过大影响转换结果。同时，应根据器件的工作频率要求选择合适的时钟源。
• 参考电压：外部参考电压应稳定且准确，以确保转换的精度。建议使用低噪声、高精度的参考电压源。

七、封装与订购信息

TLC4541和TLC4545提供多种封装选项，如8-MSOP（DGK）和8-SOIC（D），以满足不同的应用需求。具体的订购信息可参考数据手册中的表格，其中包括了器件型号、封装类型、引脚数量、包装数量、工作温度范围等详细信息。

八、总结

TLC4541和TLC4545以其高速采样、高精度转换、低功耗设计和灵活的接口等特性，成为了许多应用场景中模数转换的理想选择。在设计过程中，我们需要充分了解器件的特性和工作原理，合理选择封装和应用电路，以确保系统的性能和稳定性。希望本文能为电子工程师们在使用TLC4541和TLC4545进行设计时提供一些有用的参考。你在实际应用中是否遇到过与这两款器件相关的问题呢？欢迎在评论区分享你的经验和见解。
