深入剖析DAC8541:16位单通道数模转换器的卓越性能与应用

电子说

1.4w人已加入

描述



在电子工程师的日常设计工作中,数模转换器(DAC)是一个至关重要的组件,它能够将数字信号转换为模拟信号,广泛应用于各种电子设备中。今天,我们将深入探讨德州仪器(TI)推出的DAC8541,一款具有高性能和低功耗特点的16位单通道数模转换器。

文件下载:dac8541.pdf

一、DAC8541概述

数模转换器
数模转换器

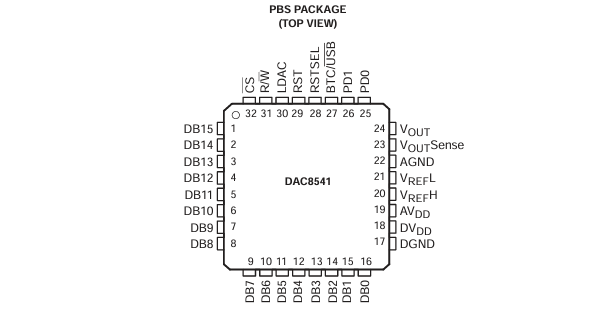

DAC8541是一款低功耗、单通道、16位电压输出的DAC。它采用了16位并行接口,具备额外的掉电功能引脚,支持硬件使能、异步DAC更新和复位功能。其片上精密输出放大器能够实现轨到轨电压摆幅,输出范围为0V到AVDD(受偏移和增益误差影响)。该芯片还具有微功耗操作的特点,在5V AVDD下电流仅为250μA,并且具有上电复位功能,可将输出设置为最小刻度。

二、主要特性

2.1 高性能指标

  • 分辨率:16位分辨率,能够提供高精度的模拟输出。
  • 相对精度:±0.098% FSR,确保输出的准确性。
  • 微分非线性:16位单调,±1 LSB,保证输出的线性度。
  • 建立时间:10μs到0.003% FSR,快速响应输入信号的变化。

2.2 丰富的功能特性

  • 双缓冲架构:支持异步LDAC控制,实现数据的高效传输和更新。
  • 数据回读支持:方便工程师进行调试和监测。
  • 硬件复位:可将输出复位到最小刻度或中间刻度,增强系统的可靠性。
  • 低功耗模式:通过两个硬件引脚控制,可将功耗降低至200nA(5V AVDD)。

2.3 宽工作范围

  • 数字电源:DVDD = 1.8V - 5.5V,兼容多种数字系统。
  • 模拟电源:AVDD = 2.7V - 5.5V,适应不同的应用场景。

三、工作原理

3.1 D/A部分

DAC8541的架构由一个电阻串DAC和一个输出缓冲放大器组成。输入编码由BTC/USB输入设置,当该输入为高电平时,输入代码为二进制补码;当输入为低电平时,格式为单极性直二进制。理想输出电压可通过公式$V{OUT }=V{REF } H × \frac{D}{65536}$计算,其中D为加载到DAC寄存器的二进制代码的十进制等效值,范围从0到65535,$V_{REF} L=AGND$。

3.2 电阻串部分

电阻串部分由一串阻值为R的电阻组成,加载到DAC寄存器的代码决定了从电阻串的哪个节点获取电压。该电压通过闭合连接电阻串和放大器的开关之一,被提供给输出放大器。电阻串的负端VREFL可以连接到AGND,也可以施加一个小电压来微调VOUT引脚的偏移。

3.3 输出放大器部分

输出缓冲放大器能够在其输出端产生接近轨到轨的电压,输出范围为0V到AVDD。它能够稳定驱动一个2kΩ电阻与1000pF电容并联到AGND的负载。DAC8541的压摆率通常为1V/µs,典型的满量程建立时间为8µs。为了提高关键应用的精度,输出放大器的反相输入端通过VOUTSense引脚引出,可将VOUTSense和VOUT直接连接在负载处。

3.4 并行接口部分

DAC8541提供16位并行接口,支持对DAC输入寄存器的读写操作。除了数据、$\overline{CS}$和$R/W$输入外,其接口还提供掉电、LDAC、数据格式和复位/复位选择控制。通过控制信号的不同组合,可以实现多种功能,如写入数据、读取数据、更新输出等。

四、应用场景

4.1 过程控制

在工业自动化领域,DAC8541可用于精确控制各种执行器,如电机、阀门等,确保系统的稳定运行。

4.2 数据采集系统

将数字信号转换为模拟信号,用于传感器的校准和测试,提高数据采集的准确性。

4.3 闭环伺服控制

为伺服系统提供精确的模拟控制信号,实现对位置、速度等参数的精确控制。

4.4 便携式仪器

由于其低功耗特性,非常适合应用于便携式电池供电设备,如手持测试仪、移动医疗设备等。

五、应用注意事项

5.1 电源供应

模拟电源(AVDD)和数字电源(DVDD)应分开供电,以减少干扰。AVDD应连接到一个独立的5V电源平面或走线,并使用1μF到10μF和0.1μF的旁路电容进行滤波。数字电源DVDD的范围为1.8V到5.5V,其控制和数据I/O阈值由DVDD决定。

5.2 参考电压输入

VREFH和VREFL是DAC架构的参考电压输入。对于典型的轨到轨操作,VREFH应等于AVDD,VREFL应连接到AGND。通过在VREFL输入施加一个小电压,可以对DAC输出的偏移进行微调,但需要使用低输出阻抗的电源,以确保DAC在整个工作范围内的精度。

5.3 布局设计

在PCB布局时,应将模拟地(AGND)和数字地(DGND)分开,直到它们在系统的电源入口处连接。这样可以更好地控制回流电流,减少对DAC输出误差的影响。同时,应避免数字信号和模拟信号的交叉干扰,确保信号的稳定性。

六、总结

DAC8541以其高性能、低功耗和丰富的功能特性,成为了电子工程师在设计数模转换电路时的理想选择。无论是在工业控制、数据采集还是便携式设备等领域,它都能够发挥出色的作用。在实际应用中,我们需要根据具体的需求和场景,合理选择电源、参考电压和布局设计,以充分发挥DAC8541的优势。希望通过本文的介绍,能够帮助大家更好地了解和应用DAC8541,为电子设计工作带来更多的便利和创新。

你在使用DAC8541的过程中遇到过哪些问题?你对它的性能和应用有什么独特的见解?欢迎在评论区留言分享!
