探索VSP1221：12位、21-MSPS超低功耗CCD信号处理器



在电子设计领域，高性能且低功耗的信号处理器一直是工程师们追求的目标。今天，我们就来深入了解一款由德州仪器（Texas Instruments）推出的VSP1221，这是一款12位、21-MSPS的超低功耗CCD信号处理器，在数字相机等领域有着广泛的应用前景。

文件下载：vsp1221.pdf

一、VSP1221的特性亮点

1. 高性能转换能力

VSP1221配备了12位、21-MSPS的模数转换器（ADC），能够实现高速且精确的模拟信号到数字信号的转换。这对于处理高分辨率的CCD图像信号至关重要，能够捕捉到图像中的更多细节。

2. 低功耗优势

它具有出色的低功耗特性，正常工作时最低功耗仅70 mW，而在功率-down模式下，功耗更是低至4 mW。这使得VSP1221在对功耗要求较高的便携式设备中具有显著优势，能够有效延长设备的电池续航时间。

3. 低噪声与高信噪比

该处理器的输入参考噪声较低，在0 dB增益时典型信噪比（SNR）可达75 dB。低噪声意味着在信号处理过程中引入的干扰较少，能够更好地还原原始信号，从而提高图像的质量。

4. 独特的光学黑校准

VSP1221采用了新颖的光学黑（OB）校准技术，具有低孔径延迟的特点。光学黑校准可以有效去除图像中的暗电流噪声和固定图案噪声，提高图像的均匀性和清晰度。

5. 单电源供电

它可以在单一3 V电源下稳定工作，简化了电源设计，减少了外部电源电路的复杂性，降低了成本和电路板空间。

6. 高精度线性度

在0 dB增益时，微分非线性（DNL）小于±0.5 LSB，积分非线性（INL）小于±1.5 LSB。高精度的线性度保证了信号转换的准确性，避免了信号失真。

7. 可编程增益范围

VSP1221的可编程增益范围为0 dB至36 dB，增益分辨率为0.05 dB/步。工程师可以根据实际应用需求灵活调整增益，以适应不同强度的输入信号。

8. 封装形式

采用48引脚的TQFP封装，这种封装形式便于焊接和安装，同时具有良好的散热性能。

二、应用领域

VSP1221主要应用于数字静态相机和数字视频相机等领域。在这些应用中，它能够对CCD阵列输出的信号进行有效的调理和模数转换，为后续的图像处理提供高质量的数字信号。

三、内部结构与功能

1. 信号处理流程

VSP1221是一款高度集成的混合信号IC，其内部包含相关双采样器（CDS）、模拟可编程增益放大器（PGA）、模数转换器（ADC）和数字PGA等模块。CDS用于对CCD信号进行采样，去除噪声；模拟PGA对采样后的信号进行初步放大；12位、21-MSPS的流水线ADC将模拟信号转换为数字信号；数字PGA则进一步对数字信号进行放大。

2. 光学黑校正

芯片还设有偏移校准环路，用于光学黑校正。用户可以对光学黑参考电平进行编程设置，以适应不同的应用场景。

3. 外部模拟设置

VSP1221配备了两个8位的数模转换器（DAC），用于外部模拟设置，方便工程师根据实际需求调整芯片的工作参数。

4. 配置接口

芯片具有串行端口，可用于配置内部控制寄存器，实现对芯片各项功能的灵活控制。

四、封装与技术参数

1. 封装信息

VSP1221有两种可订购的型号：VSP1221PFB和VSP1221PFB.B，它们均采用TQFP（PFB）封装，引脚数为48，每包数量为250，采用JEDEC TRAY（10 + 1）包装。这两种型号均符合RoHS标准，引脚镀层/球材料为NIPDAU，湿度敏感度等级为Level - 2 - 260C - 1 YEAR，工作温度范围为0至70℃，器件标记均为VSP1221。

2. 托盘信息

托盘的角落有倒角，用于指示封装单元的引脚1方向。相关的尺寸参数如下表所示：	Device	Package Name	Package Type	Pins	SPQ	Unit array matrix	Max temperature (℃C)	L(mm)	W (mm)	KO (um)	P1 (mm)	CL (mm)	CW (mm)
VSP1221PFB	PFB	TQFP	48	250	10x25	150	315	135.9	7620	12.2	11.1	11.25
VSP1221PFB.B	PFB	TQFP	48	250	10x25	150	315	135.9	7620	12.2	11.1	11.25

3. 封装外形与设计参考

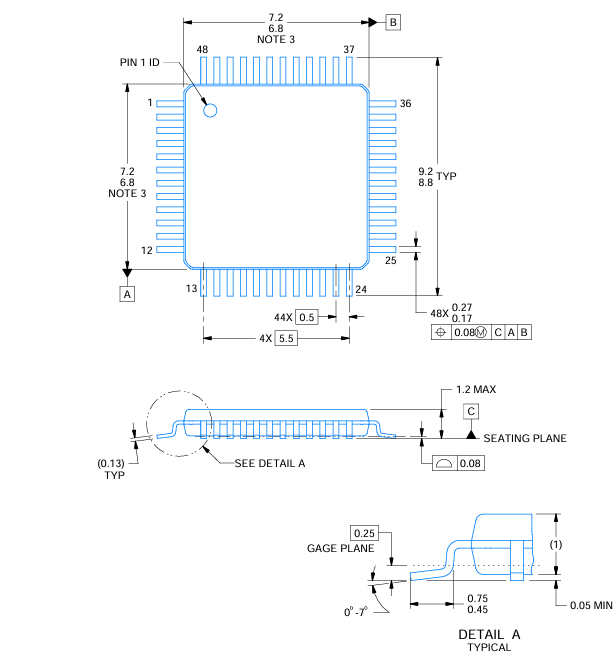

文档中还提供了封装外形图、示例电路板布局图和示例模板设计图，并给出了相应的注意事项。例如，所有线性尺寸单位为毫米，图纸可能会在不通知的情况下进行更改；出版物IPC - 7351可能有替代设计；激光切割具有梯形壁和圆角的孔可能会提供更好的焊膏释放效果等。

五、重要提示与免责声明

德州仪器提供的技术和可靠性数据、设计资源等均“按原样”提供，不承担任何明示或暗示的保证责任。工程师在使用这些资源进行设计时，需要自行负责选择合适的产品、设计和测试应用，并确保应用符合相关标准和要求。

总的来说，VSP1221以其高性能、低功耗和丰富的功能特性，为数字相机等领域的信号处理提供了一个优秀的解决方案。作为电子工程师，在设计相关产品时，不妨考虑一下这款处理器，看看它是否能满足你的项目需求。你在实际设计中有没有遇到过类似高性能信号处理器的选型问题呢？欢迎在评论区分享你的经验和见解。
