德州仪器ADS7823：12位采样A/D转换器的深度剖析



在电子工程师的日常工作中，A/D转换器是一个关键的元件，它能够将模拟信号转换为数字信号，广泛应用于各种数据采集和处理系统中。今天，我们就来详细了解一下德州仪器（Texas Instruments）推出的ADS7823，一款具有I²C接口的12位采样A/D转换器。

文件下载：ads7823.pdf

一、ADS7823概述

1.1 产品特性

ADS7823是一款单电源、低功耗的12位数据采集设备，其显著特点是采用了串行I²C接口。该转换器集成了采样保持放大器和内部异步时钟，I²C串行两线接口与微功耗的组合，使其非常适合那些需要将A/D转换器靠近远程输入源的应用，以及需要隔离的应用场景。它采用MSOP - 8封装，体积小巧，便于集成。

1.2 应用领域

ADS7823的应用范围十分广泛，包括电压供应监测、隔离数据采集、传感器接口、电池供电系统以及远程数据采集等领域。在这些应用中，ADS7823能够发挥其高精度、低功耗的优势，为系统提供可靠的数据采集解决方案。

二、技术规格

2.1 绝对最大额定值

在使用ADS7823时，需要注意其绝对最大额定值，以避免对设备造成永久性损坏。这些参数包括电源电压、数字输入电压、模拟输入电压、工作温度范围、存储温度范围等。例如，电源电压范围为0.3V至+6V，数字输入电压相对于地为-0.3V至+VDD + 0.3V，模拟输入电压相对于地为-0.3V至+6.0V等。

2.2 电气特性

ADS7823的电气特性在不同的电源电压（+2.7V和+5V）和工作温度范围（-40°C至+85°C）下有详细的规定。以下是一些关键的电气特性参数：

• 分辨率：12位，能够提供较高的精度。
• 采样率：最高可达50kHz，满足大多数应用的采样需求。
• 系统性能：无漏码，积分线性误差、差分线性误差、偏移误差和增益误差等指标都在合理范围内，保证了数据采集的准确性。
• 电源要求：不同工作模式下的静态电流和功耗不同，例如在快速模式（SCL = 400kHz）下，静态电流约为250μA，功耗相对较低。

2.3 引脚配置与描述

ADS7823采用MSOP - 8封装，其引脚配置如下：	引脚	名称	描述
1	VREF	参考输入，标称值为2.5V
2	AIN	模拟输入
3	A0	从地址位0
4	GND	接地
5	A1	从地址位1
6	SDA	串行数据
7	SCL	串行时钟
8	+VDD	电源供应，标称值为3.3V

2.4 时序特性

ADS7823支持I²C总线的标准模式（100kHz时钟速率）、快速模式（400kHz时钟速率）和高速模式（3.4MHz时钟速率）。在不同的模式下，其时序特性有所不同，例如总线空闲时间、起始条件保持时间、时钟低电平周期等。了解这些时序特性对于正确使用ADS7823至关重要，能够确保数据传输的稳定性和准确性。

三、工作原理

3.1 架构与核心控制

ADS7823是一款经典的逐次逼近寄存器（SAR）A/D转换器，基于电容重分配架构，本身包含采样保持功能。其核心由内部生成的自由运行时钟控制，当ADS7823不进行转换或未被寻址时，A/D转换器核心将断电，内部时钟也停止工作。此外，它还拥有一个内部4字的后进先出缓冲区（FILO），可存储最多四次转换的结果，等待通过I²C总线读出。

3.2 模拟输入

当转换器进入保持模式时，AIN引脚上的电压会被内部电容阵列捕获。模拟输入的输入电流取决于设备的转换速率，在采样期间，源必须为内部采样电容（通常为25pF）充电，电容完全充电后，不再有输入电流。

3.3 参考输入

外部参考电压设定了模拟输入范围，ADS7823可在50mV至VDD的参考电压范围内工作。随着参考电压的降低，每个数字输出代码的模拟电压权重会减小，即LSB（最低有效位）尺寸变小。这意味着A/D转换器固有的任何偏移或增益误差在LSB尺寸方面会显得更大，同时转换器的固有噪声也会随着LSB尺寸的减小而显得更大。不过，由于内部噪声引起的误差具有高斯特性，可以通过对连续转换结果进行平均来降低。

3.4 数字接口

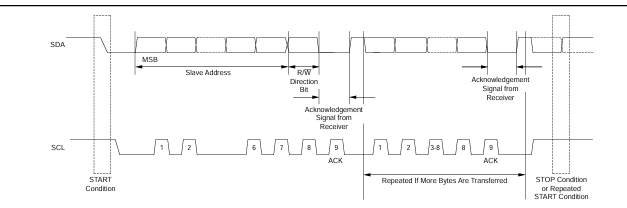

ADS7823支持I²C串行总线和数据传输协议的三种模式：标准模式、快速模式和高速模式。在I²C总线通信中，有主设备和从设备之分，ADS7823作为从设备工作。数据传输遵循特定的总线条件，如开始数据传输、停止数据传输、数据有效等，每个数据传输都以起始条件开始，以停止条件结束。

3.5 地址字节与命令字节

• 地址字节：地址字节的前五位（MSBs）由工厂预设为10010，接下来的两位是设备选择位A1和A0，由ADS7823上的输入引脚（A1 - A0）决定。最后一位（R/W）定义了要执行的操作，“1”表示读操作，“0”表示写操作。
• 命令字节：ADS7823的操作模式由命令字节决定，命令字节的最高三位为零，其余五位为无关位。当主设备对其进行写寻址并发送正确的命令字节时，ADS7823会开启A/D转换器部分并开始转换。

3.6 数据读取与转换终止

• 数据读取：在不同的工作模式下，数据读取方式有所不同。在快速和标准（F/S）模式下，由于转换器的转换速度比数据传输速度快，数据会存储在4级FILO中；在高速（HS）模式下，代码可以一次读取一个，无需使用FILO。
• 转换终止：有三种方法可以终止ADS7823中A/D转换器的转换，包括正常操作序列中接收到读寻址后终止、发送停止条件终止以及ADS7823对第二个命令字节发出不确认信号终止。

四、布局注意事项

为了使ADS7823达到最佳性能，在电路物理布局时需要格外注意。由于基本的SAR架构对电源、参考、接地连接和数字输入上的毛刺或突然变化较为敏感，因此在布局时应确保电源干净且经过良好的旁路处理，例如在靠近设备处放置0.1μF的陶瓷旁路电容，若VDD与电源之间的连接阻抗较高，可能还需要1μF至10μF的电容。同时，GND引脚应连接到干净的接地点，理想情况下应包括一个专门用于转换器和相关模拟电路的模拟接地平面。

五、总结

ADS7823作为一款高性能的12位采样A/D转换器，凭借其低功耗、I²C接口、多工作模式等特性，在各种数据采集应用中具有很大的优势。然而，在使用过程中，我们需要充分了解其技术规格、工作原理和布局要求，以确保其能够稳定、准确地工作。希望通过本文的介绍，能帮助电子工程师们更好地掌握和应用ADS7823，为自己的设计工作带来更多的便利和创新。

各位工程师朋友们，在使用ADS7823的过程中，你们遇到过哪些问题或者有什么独特的应用经验呢？欢迎在评论区分享交流！
