深入剖析DAC2902：高性能数模转换器的卓越之选



在电子设计领域，数模转换器（DAC）是连接数字世界与模拟世界的关键桥梁。今天，我们将深入探讨德州仪器（TI）的DAC2902，一款具有高动态性能和高吞吐量的12位、双通道、高速数模转换器，看看它如何在各种波形合成应用中发挥重要作用。

文件下载：dac2902.pdf

一、DAC2902核心特性

1. 高更新速率与宽电源范围

DAC2902具备125MSPS的更新速率，支持+3.3V或+5V的单电源供电，这使得它在不同的电源环境下都能稳定工作，为设计带来了极大的灵活性。

2. 出色的动态性能

• 高无杂散动态范围（SFDR）：在$f_{OUT }=20 MHz$时，SFDR可达70dB，能够有效抑制杂散信号，为系统提供纯净的输出信号。
• 低毛刺能量：仅2pV - s的低毛刺特性，减少了信号切换时的干扰，提高了信号的质量。
• 低功耗设计：正常工作时功耗仅310mW，在掉电模式下功耗可降至23mW，满足了节能设计的需求。

3. 引脚兼容性与高精度匹配

• 多分辨率兼容：与同系列的10位（DAC2900）、14位（DAC2904）产品引脚兼容，方便用户根据不同的精度需求进行选择和升级。
• 高增益和偏移匹配：增益匹配典型值为满量程的0.5%，偏移匹配最大为0.02%，确保了通道之间的一致性。

二、电气特性详解

1. 静态精度

在不同的温度条件下，DAC2902的差分非线性（DNL）和积分非线性（INL）都能保持在较小的范围内，保证了输出信号的线性度。例如，在$T_{A} = +25℃$时，DNL和INL的典型值均为±1 LSB。

2. 动态性能

其SFDR在不同的输出频率和时钟频率下表现出色。如在$f{OUT}=1MHz$，$f{CLOCK}=50MSPS$时，0dBFS输出的SFDR可达72dBc，展现了其在高频信号处理中的优势。

三、工作原理与应用信息

1. 工作原理

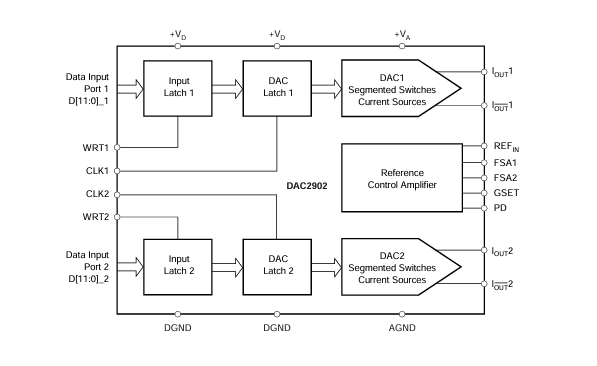

DAC2902采用电流导向技术，通过内部的分段电流源阵列实现快速切换和高更新速率。核心的分段架构不仅显著降低了毛刺能量，还提高了动态性能和DNL。

2. 输出特性

• 互补电流输出：每个DAC都有互补的电流输出$I{OUT}$和$I{\overline{OUT}}$，通过它们的组合可以实现差分输出，有效减少偶次谐波和共模信号，提高动态性能。
• 输出阻抗与合规范围：输出阻抗大于200kΩ，输出信号的合规范围受CMOS工艺和电源电压限制。在满量程输出为20mA，模拟电源$+V_{A}=5V$时，正合规范围为1.25V；当输出电流为2mA时，合规范围约为1V。

3. 输出配置

DAC2902的电流输出支持多种配置，以满足不同的应用需求。

• 差分变压器配置：利用RF变压器将差分输出转换为单端输出，可显著减少共模信号，提高动态性能。例如，使用ADTT1 - 1变压器可将DAC2902与50Ω负载匹配。
• 差分运放配置：对于需要直流耦合输出的应用，可使用差分放大器（如OPA680）实现差分转单端转换。
• 单端配置：通过连接单个负载电阻到DAC输出，可实现简单的电流 - 电压转换。

4. 参考与增益设置

• 内部参考：内部参考电路由1.25V带隙参考和控制放大器组成，通过外部电阻$R_{SET}$可调整满量程输出电流。使用2kΩ电阻时，满量程输出约为20mA。
• 增益设置选项：可通过GSET引脚选择独立增益设置模式或同时增益设置模式，为用户提供了灵活的增益调整方式。

四、设计注意事项

1. 数字输入与时序

DAC2902的数据输入端口采用标准正编码，支持最高125MSPS的时钟速率。为了获得最佳性能，建议使用对称的写和时钟占空比，并确保满足时序规格。

2. 接地、去耦与布局

• 接地与去耦：采用多层PCB设计，将模拟和数字电源及地分开，使用陶瓷电容进行去耦，确保电源的低噪声和稳定性。
• 布局规划：保持模拟信号迹线与数字线分离，避免噪声耦合到模拟信号路径。

五、总结

DAC2902以其卓越的性能、灵活的配置和低功耗设计，成为了众多波形合成应用的理想选择。无论是通信基站、医疗测试仪器还是任意波形发生器，DAC2902都能提供可靠的解决方案。在实际设计中，我们需要充分考虑其电气特性、工作原理和布局要求，以发挥其最大优势。希望本文能为电子工程师们在使用DAC2902时提供有价值的参考，你在使用DAC2902的过程中遇到过哪些问题呢？欢迎在评论区分享交流。
