DAC8501:低功耗16位串行输入数模转换器的全方位解析

电子说

1.4w人已加入

描述



在电子领域,数模转换器(DAC)作为连接数字世界与模拟世界的桥梁,其性能直接影响到整个系统的表现。今天,我们就来深入探讨一款来自德州仪器的低功耗、单通道、16位缓冲电压输出数模转换器——DAC8501。

文件下载:dac8501.pdf

产品概述

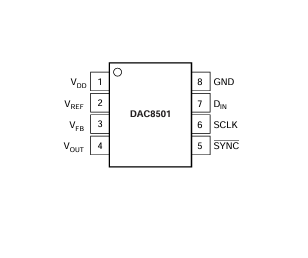

数字模拟转换器
数字模拟转换器

DAC8501专为乘法运算进行了优化,具备低功耗、轨到轨输出等特性。它采用了多功能的3线串行接口,时钟速率最高可达30MHz,兼容标准的SPI、QSPI、Microwire和数字信号处理器(DSP)接口。该器件需要外部参考电压来设置输出范围,片上的精密输出放大器可实现轨到轨输出摆幅。

关键特性

低功耗运行

在5V电源下,仅需250µA的电流,并且具备电源开启复位至零的功能,在正常工作模式下功耗低至1.2mW,进入掉电模式后功耗可降至1µW,非常适合便携式电池供电设备。

高性能输出

  • 带宽:乘法模式带宽可达350kHz,能满足一定频率范围内的信号处理需求。
  • 建立时间:快速建立时间为10µs至±0.003% FSR,确保输出信号能够快速稳定。
  • 轨到轨输出:片上输出缓冲放大器支持轨到轨操作,输出范围为0V至VDD,可驱动2kΩ与1000pF并联的负载到地。

接口与工作模式

  • 串行接口:低功耗串行接口,带有施密特触发输入,支持高速时钟操作。
  • 同步中断功能:SYNC信号可用于控制数据传输和更新,方便系统进行同步操作。

电气特性

静态性能

  • 分辨率:16位分辨率,能够提供较高的转换精度。
  • 相对精度和微分非线性:确保了输出信号的准确性和单调性。

输出特性

  • 输出电压范围:由参考电压决定,可实现灵活的输出设置。
  • 输出电压建立时间:快速稳定输出,减少信号延迟。

参考输入

  • 参考电流:在不同参考电压下有相应的典型值和最大值。
  • 参考输入范围:0至VDD,可根据实际需求选择合适的参考电压。

工作原理

DAC架构

DAC8501采用电阻串DAC后跟输出缓冲放大器的架构。输入编码为直二进制,理想输出电压由公式$V{OUT} = V{REF} \cdot \frac{D}{65536}$计算得出,其中D为加载到DAC寄存器的二进制代码的十进制等效值。

电阻串

电阻串部分由一系列阻值为R的电阻组成,通过闭合连接电阻串与放大器的开关,根据加载到DAC寄存器的代码在电阻串的相应节点提取电压,确保了单调性。

输出放大器

输出缓冲放大器能够产生轨到轨电压,输出范围为0V至VDD,可驱动特定负载。其反相输入引出到VFB引脚,可通过直接连接VFB点和放大器输出到负载,提高关键应用中的精度。

乘法模式优化

与DAC8531相比,DAC8501在乘法模式下进行了优化,带宽可达350kHz,具有更好的相位和增益性能。不过,在掉电模式下,电阻串仍会从参考输入汲取电流,且偏移特性略有不同。

串行接口与操作模式

串行接口

采用3线串行接口(SYNC、SCLK和DIN),支持高速数据传输。写序列通过将SYNC线拉低开始,数据在SCLK的下降沿时钟输入到24位移位寄存器。

输入移位寄存器

24位宽的输入移位寄存器,前六位为无关位,接下来的两位(PD1和PD0)用于控制操作模式,最后16位为数据位。

同步中断

在正常写序列中,SYNC线需保持低电平至少24个SCLK下降沿。若在第24个下降沿之前将SYNC线拉高,则会中断写序列,复位移位寄存器。

上电复位

内部的上电复位电路确保在上电时DAC寄存器填充为零,输出电压为0V,直到进行有效的写操作。

掉电模式

支持四种操作模式,通过设置控制寄存器中的两位(PD1和PD0)进行编程。正常工作模式下,典型电流消耗为250µA(5V);三种掉电模式下,电源电流降至200nA(5V)或50nA(3V),输出级内部切换到已知阻值的电阻网络。

应用案例

电源供应

由于DAC8501所需的供电电流极低,可使用REF02 +5V精密电压基准为其供电,尤其适用于电源噪声较大或系统供电电压非5V的情况。

双极性操作

虽然DAC8501设计用于单电源操作,但通过特定电路可实现双极性输出范围,输出电压可根据输入代码进行计算。

布局注意事项

作为精密模拟组件,DAC8501需要精心的布局、足够的旁路电容和干净、稳定的电源。由于其单接地引脚,所有返回电流都需通过GND引脚,理想情况下应直接连接到模拟接地平面。VDD电源应经过良好调节且低噪声,建议使用旁路电容来减少高频噪声。

总结

DAC8501凭借其低功耗、高性能和灵活的操作模式,在过程控制、数据采集系统、闭环伺服控制等众多应用领域具有广泛的应用前景。在设计过程中,我们需要充分考虑其电气特性、工作原理和布局要求,以确保系统的稳定性和性能。你在使用类似DAC器件时遇到过哪些挑战呢?欢迎在评论区分享你的经验。
