深入剖析ADC08200：低功耗8位A/D转换器的卓越之选



在电子工程师的日常设计工作中，A/D转换器是不可或缺的关键组件。今天，我们将深入探讨德州仪器（TI）推出的ADC08200，一款低功耗、高性能的8位A/D转换器，它在众多领域都有着广泛的应用前景。

文件下载：adc08200.pdf

一、产品概述

ADC08200是一款8位、采样率从20 Msps到200 Msps的低功耗A/D转换器，内置采样保持功能。它采用单端输入，支持单+3V低电压运行，封装小巧，还具备掉电功能，这些特性使其在功耗、尺寸和性能之间达到了出色的平衡。

二、关键特性与规格

（一）特性亮点

1. 单端输入：简化了输入电路的设计，降低了系统复杂度。
2. 内置采样保持功能：确保在高速采样时能够准确捕获输入信号，提高转换精度。
3. 低电压运行：单+3V供电，有效降低了功耗，适合电池供电等对功耗敏感的应用场景。
4. 小巧封装：24引脚TSSOP封装，节省了电路板空间，便于集成到小型设备中。
5. 掉电功能：当PD引脚置高时，转换器进入掉电模式，功耗大幅降低，仅约1mW，有效延长了设备的续航时间。

（二）关键规格参数

参数	数值
分辨率	8位
最大采样频率	200 Msps（最小值）
差分非线性（DNL）	±0.4 LSB（典型值）
有效位数（ENOB，$f_{IN}=50 MHz$）	7.3位（典型值）
总谐波失真（THD，$f_{IN}=50 MHz$）	-61dB（典型值）
功耗 - 工作状态	1.05 mW/Msps（典型值）
功耗 - 掉电状态	1 mW（典型值）

三、应用领域

ADC08200凭借其出色的性能和低功耗特性，在多个领域都有广泛的应用：

1. 平板显示器：用于信号采集和处理，确保图像的清晰显示。
2. 投影系统：实现对输入信号的高精度转换，提升投影效果。
3. 机顶盒：处理各种音视频信号，提供高质量的视听体验。
4. 电池供电仪器：低功耗特性使其成为电池供电设备的理想选择，延长设备的使用时间。
5. 通信领域：在无线通信、有线通信等系统中进行信号处理和转换。
6. 医学成像：用于医学影像设备，如X光机、超声设备等，提供准确的图像数据。
7. 天文学：在天文观测设备中，对微弱信号进行高精度采集和转换。

四、功能与架构解析

（一）独特架构

ADC08200采用了一种新颖的架构，在输入频率高达100 MHz及以上时仍能实现超过7位的有效位数。它通过一个开关电容带隙结构，使功耗与频率成正比，从而在不同的时钟速率下都能将功耗控制在合理范围内。

（二）工作原理

数据在时钟上升沿被采集，经过6个时钟周期加上输出延迟（$t_{OD}$）后，数字等效数据在数字输出端可用。只要时钟信号存在，转换器就会持续进行转换，输出编码为直二进制。

（三）掉电模式

当PD引脚置高时，转换器进入掉电模式，输出引脚保持最后一次转换的结果，功耗降至约1.4 mW（时钟运行时）或约1 mW（时钟保持低电平时）。当PD引脚置低约1微秒后，输出数据恢复有效和准确。

五、引脚说明与应用注意事项

（一）引脚功能

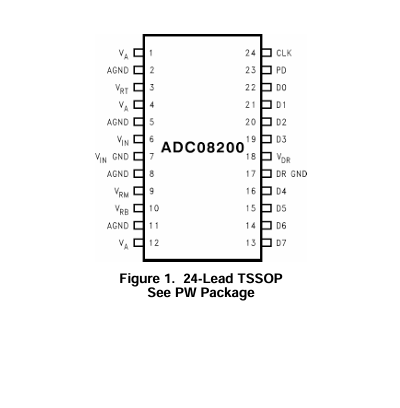

ADC08200共有24个引脚，各引脚功能如下：	引脚编号	符号	功能描述
6	VIN	模拟信号输入，转换范围为VR到VRT
3	VRT	参考梯的高端输入，定义VIN的转换范围
9	VRM	参考梯的中点，需用0.1 μF电容旁路到地平面的安静点
10	VRB	参考梯的低端输入，定义VIN的转换范围
23	PD	掉电输入，高电平时转换器进入掉电模式
24	CLK	CMOS/TTL兼容的数字时钟输入，VIN在CLK上升沿采样
13 - 16、19 - 22	DO - D7	转换数据的数字输出引脚，DO为最低有效位（LSB），D7为最高有效位（MSB）
7	VIN GND	单端模拟输入的参考地
1、4、12	VA	正模拟电源引脚，需连接到+3V的安静电压源，并进行适当的旁路
18	VDR	输出驱动器的电源，若连接到VA，需与VA进行良好的去耦
17	DR GND	输出驱动器电源的地返回
2、5、8、11	AGND	模拟电源的地返回

（二）参考输入

参考输入$V{RT}$和$V{RB}$分别是参考梯的高端和低端，输入信号在这两个电压之间将被数字化为8位。为了确保参考电压的稳定性，建议使用低阻抗源驱动参考引脚。

（三）模拟输入

模拟输入采用开关电容结构，输入电容随时钟电平变化，CLK低电平时为3 pF，CLK高电平时为4 pF。因此，在选择驱动放大器时，需要考虑这种动态电容的影响。同时，为了优化信噪比（SNR）性能，可在放大器输出端添加RC滤波器，但这可能会对总谐波失真（THD）性能产生一定影响。

（四）电源供应

A/D转换器在工作时会产生较大的瞬态电流，因此需要对电源进行充分的旁路。建议在ADC的电源引脚附近放置10 μF的钽电容或铝电解电容和0.1 μF的陶瓷电容。此外，$V{A}$和$V{DR}$电源应相互隔离，以防止数字噪声耦合到模拟部分。

（五）数字输入引脚

1. PD引脚：控制转换器的掉电模式，高电平时进入掉电状态，低电平时恢复正常工作。
2. 时钟引脚：ADC08200通常能在10 MHz到230 MHz的时钟频率下正常工作，但为了确保性能，建议使用200 MHz、50%占空比的时钟信号。时钟线应进行适当的端接，以减少反射和干扰。

六、布局与接地要点

在PCB布局设计中，正确的接地和信号布线对于确保ADC的准确转换至关重要。以下是一些布局和接地的建议：

1. 使用统一的接地平面：将模拟地和数字地合并为一个接地平面，减少地噪声的影响。
2. 隔离模拟和数字电路：模拟电路和数字电路应保持足够的距离，避免数字噪声耦合到模拟路径。
3. 避免信号交叉：模拟线和数字线应尽可能避免交叉，时钟线应与其他信号隔离。
4. 优化电源布线：电源线路应尽量短而宽，以减少电源噪声。

七、动态性能与常见应用误区

（一）动态性能

ADC08200的动态性能经过严格测试和保证，但为了达到最佳性能，驱动CLK输入的时钟源应具有小于2 ps（rms）的抖动。同时，应将ADC时钟与其他数字电路隔离，以减少噪声干扰。

（二）常见应用误区

1. 输入电压超出范围：输入电压不应超过电源引脚电压±300 mV，否则可能导致转换器工作异常。
2. 输入过载：避免对输入进行过载驱动，以免影响转换精度甚至损坏设备。
3. 驱动高电容数据总线：数字输出驱动高电容数据总线时，会增加瞬时数字电流，可能影响动态性能，可考虑使用缓冲器进行隔离。
4. 选择不当的放大器：驱动模拟输入的放大器应能够适应动态电容的变化，否则可能导致性能下降。
5. 参考引脚驱动不足：驱动$V{RT}$和$V{RB}$引脚的设备应能够提供足够的电流，以确保参考电压的稳定性。
6. 时钟源问题：时钟源的抖动、过长的时钟信号走线或其他信号耦合到时钟信号走线，都会导致采样间隔变化，从而增加输出噪声并降低SNR性能。

八、总结

ADC08200是一款性能卓越、低功耗的8位A/D转换器，适用于多种应用场景。在设计过程中，电子工程师需要充分了解其特性、规格和应用注意事项，合理进行引脚连接、布局和接地设计，避免常见的应用误区，以确保转换器能够发挥最佳性能。希望本文对您在使用ADC08200进行设计时有所帮助，您在实际应用中遇到过哪些问题呢？欢迎在评论区分享交流。
