紫宸激光锡球焊接机在微声电传感器中的微米级控制艺术

在微电声传感器（MEMS）及精密电子封装领域，传统的烙铁焊和波峰焊已逐渐成为瓶颈。激光锡球焊接凭借其非接触、能量密度高、热影响区（HAZ）极小等优势，成为了连接微小焊盘与微型锡球的主要工艺之一。本文将深入探讨这一技术背后的物理本质，特别是如何通过精确的能量控制实现对敏感元件的保护。

01

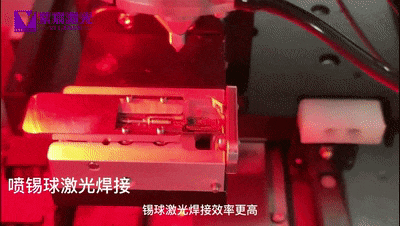

能量控制艺术：瞬时加热与冷却的博弈

激光锡球焊接的核心在于对时间-能量（Time-Energy）的精准把控，这背后是一套精密的能量控制协同系统。对于微电声传感器而言，这不仅是物理连接，更是对声学性能的承诺。

 01. 激光功率与脉冲时间的协同

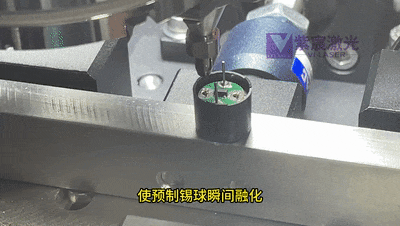

焊接能量由激光功率（50-200W可调）与脉冲时间（短至0.5-0.8ms）共同决定。对于微电声传感器的超微焊点，系统采用低功率、短脉冲的加热策略。例如，焊接微声点传感器时，采用60W激光功率与0.8ms的脉冲时间，足以使0.2mm的锡球完全熔化，同时将热输入降至最低。这种瞬时加热避免了热量在时间和空间上的累积，是实现“瞬时冷却”的基础。

 02.光斑大小的精确聚焦

激光的能量密度与光斑直径的平方成反比。通过优化光路设计，可将激光光斑聚焦至与锡球直径相匹配的尺寸（如0.07-0.2mm）。更小的光斑意味着更高的能量密度，能以更短的照射时间熔化锡球，从而将热量严格限制在焊盘区域内，防止热量向四周敏感元件扩散。

03.闭环温控：动态锁定“安全温度窗口”

这是实现“精确控制”的“大脑”。系统通过红外测温仪实时监测焊点温度，并动态调节激光功率，将温度严格控制在锡球熔化温度（约238°C），但需严格避开基材或传感器膜片的软化点。例如，在焊接某医疗传感器的热敏电阻时，应用此技术可将工作温度波动从±10℃降低到±5℃，彻底避免PCB基材碳化。



与传统工艺对比：传统烙铁焊是接触式、持续加热，热量通过热传导不断扩散，热影响区大。而激光锡球焊接是非接触、瞬时能量投射，热量只作用于表面微米级深度，实现了从“面加热”到“点加热”的革命性跨越。

02

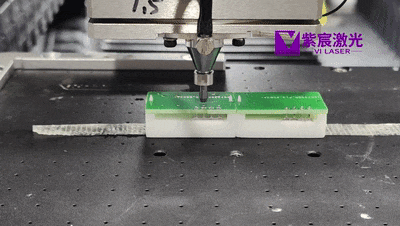

热影响区的微观世界：避开“热陷阱”

微电声传感器内部往往包含压电陶瓷、硅基振膜或玻璃基板，这些材料对温度极其敏感。激光焊接的精髓在于构建一个受限的热场，确保热量不会像水波一样漫延。

 01.极小的热影响范围控制

先进的激光锡球焊接技术可将热影响区直径控制在一颗球的间距以内。这意味着在用锡球焊接一个焊点时，热量几乎不会影响到相邻引脚或元件，为高密度布局的微电声传感器提供了可能。

 02.保护敏感元件的多重屏障

由于激光是直线传播，如果周围有金属遮挡，该区域实际上处于“冷态”。这使得激光焊接非常适合用于密集排布的传感器阵列，因为遮挡物本身起到了天然的隔热罩作用。除了从源头控制热输入，工艺上还设置了多重“热屏障”：

空间屏障：利用亚微米级视觉定位（精度±3μm），确保激光光斑与锡球、焊盘精确对位，避免热量偏移。

气氛屏障：在焊接区域喷射99.999%的高纯度氮气，形成局部惰性环境。这不仅能防止焊点氧化，其流动的氮气也能带走微量扩散的热量，起到辅助冷却的作用。

材料屏障：对于特别敏感的器件，可在其与焊点之间设计微型的热障结构（如利用铜箔制作的热分流路径），主动引导热量走向。

03

锡球本身的“秘密”：为激光焊接而生的材料

并非所有的锡球都适合激光焊接。为了配合激光的“瞬时加热”特性，专用的激光锡球在材料和形态上都有特殊设计。

 01.成分与表面处理

激光专用锡球通常不含或仅含微量助焊剂。传统锡膏中的助焊剂在挥发时可能污染敏感的声学腔体或膜片。激光焊接依靠高纯度氮气保护和高能量密度激光本身来破除氧化层，实现无助焊剂焊接，洁净度极高，符合医疗植入器件的生物相容性标准。



 02.尺寸精度与球形度

激光专用锡球通常不含或仅含微量助焊剂。传统锡球中的助焊剂在挥发时可能污染敏感的声学腔体或膜片。激光焊接依靠高纯度氮气保护和高能量密度激光本身来破除氧化层，实现无助焊剂焊接，洁净度极高，符合医疗植入器件的生物相容性标准。

 03.锡球尺寸与喷嘴的适配

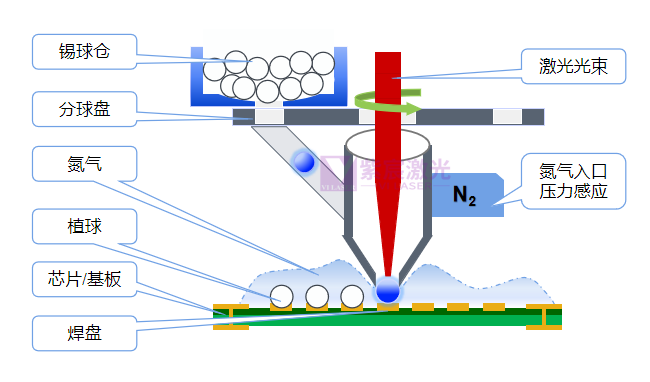

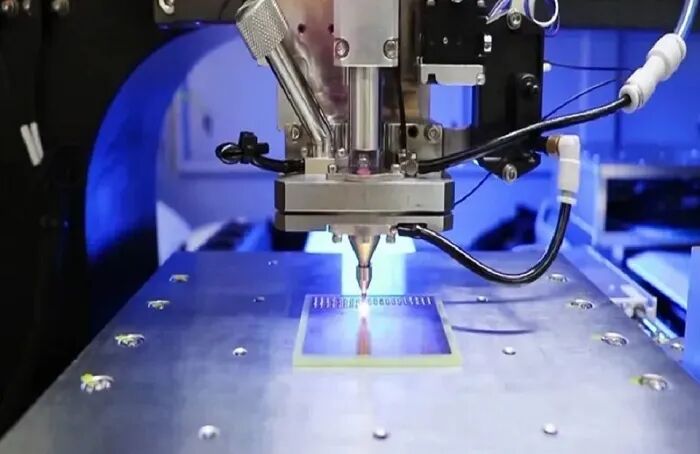

锡球通过“负压吸附-气压喷射”系统进行精准输送。喷嘴的内径需与锡球直径精密匹配，通常略大于锡球直径（例如，输送0.2mm锡球的喷嘴内径约为0.22mm）。过大的间隙会导致送球轨迹不稳，过小则容易卡球。紫宸激光高精度锡球焊接系统支持直径60μm-2000μm锡球动态控制，实现微电声传感器的智能化生产。

总结


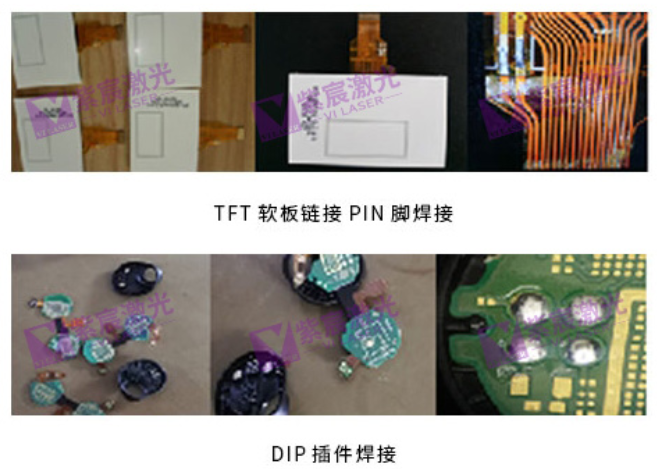

激光锡球焊接在微电声传感器制造中的应用，远不止于“用激光代替烙铁”的工具升级。它是一场关于能量时空分布的精密控制革命，从微米级锡球的精准喷射，到毫秒级激光脉冲的瞬时加热，再到实时闭环的温度反馈，每一个环节都旨在将热量控制在在最小的必要范围内。

未来，随着传感器尺寸向亚毫米级演进，激光锡球焊接将向“更高能量密度、更小光斑、更智能温控”方向发展，同时锡球材料将向“低熔点、高可靠性”升级，为微电子领域的集成化、高精密化提供核心工艺支撑。
