晶台KLH11LX系列丨施密特触发器光耦在按键消抖中的应用

在电子系统中，机械按键因机械结构特性，在按下或释放时会产生5-10ms的抖动信号，可能导致电路误判。施密特触发器光耦凭借其独特的迟滞特性，成为硬件消抖的核心器件，而晶台推出的KLH11LX系列施密特触发器光耦，为这一需求提供了高性能解决方案。

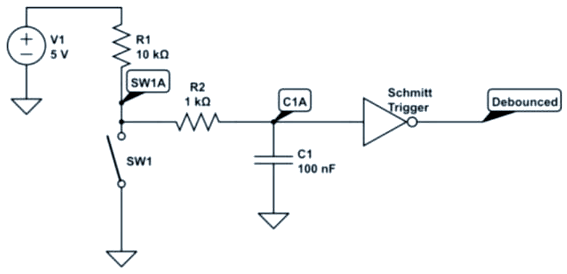

▲施密特触发器光耦的按键消抖线路图

施密特触发器的消抖原理

施密特触发器具有双阈值电压特性：当输入信号上升超过高阈值（Vₜ₊）时输出翻转，下降至低阈值（Vₜ₋）以下时再次翻转。这种迟滞特性可有效过滤抖动信号，将杂乱的机械振动转化为干净的方波信号。例如，在按键按下时，只有当信号稳定超过Vₜ₊后，输出才会确认按键有效，抖动期间的波动被自动忽略。

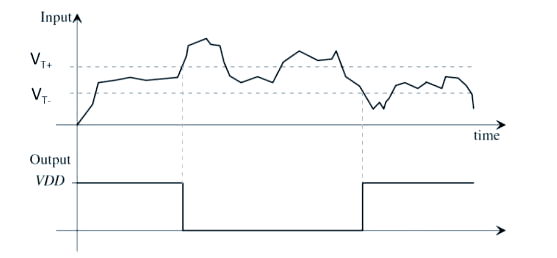

▲施密特触发器光耦的消抖原理



对比传统方案的改进

传统软件消抖依赖定时器中断，占用CPU资源且实时性受限。晶台KLH11LX系列通过硬件实现消抖，具有以下优势：

• 零CPU占用：消抖过程由硬件自动完成，释放处理器资源；
• 低延迟响应：信号处理延迟低于1μs，适用于高速交互场景；
• 高可靠性：光耦隔离有效阻断地线干扰，在工业环境（EMI/ESD）中表现优异。

晶台KLH11LX系列施密特触发器光耦，为按键消抖提供了高效、可靠的硬件解决方案，广泛应用于工业控制、消费电子等领域。
