深入解析 onsemi NCP1632A：高效 2 相 PFC 控制器的卓越之选

在电源设计领域，功率因数校正（PFC）技术至关重要，它能提高电源效率、降低谐波污染。今天，我们将深入探讨 onsemi 的 NCP1632A，一款专为 2 相 PFC 应用设计的控制器，它在性能、效率和保护功能方面都有着出色的表现。

文件下载：onsemi NCP1632A CrM功率因数控制器（交错式）.pdf

产品概述

NCP1632A 是一款 2 相 PFC 控制器，集成了双 MOSFET 驱动器，适用于交错式 PFC 应用。它采用了临界传导模式（CrM）和不连续传导模式（DCM）相结合的工作方式，在重载时以 CrM 运行，轻载时通过频率折返（FFOLD）功能在 DCM 模式下运行，从而在整个功率范围内实现了优化的效率。此外，该芯片还具备多种保护功能，确保了系统的可靠性和稳定性。


典型应用电路

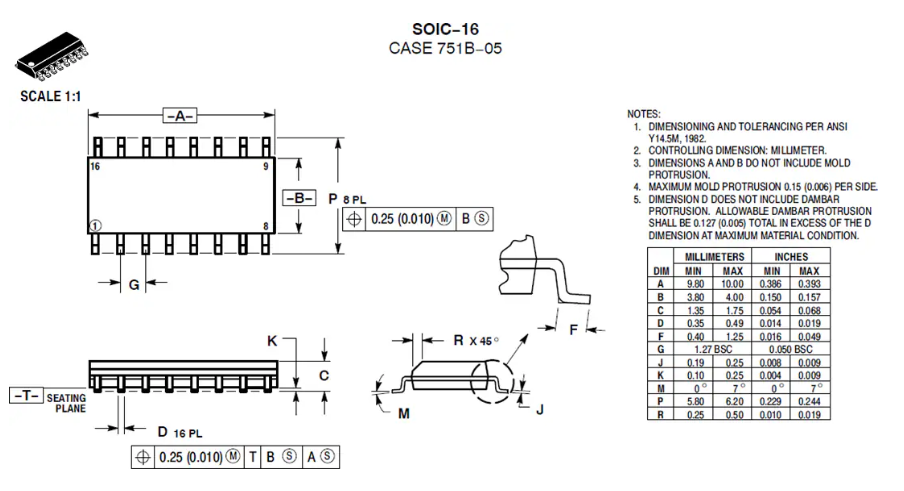

封装外形

关键特性

1. 接近单位功率因数：能够有效提高电源的功率因数，减少谐波污染。
2. 180° 相位偏移：在所有条件下（包括瞬态阶段）都能确保两个分支之间的 180° 相位偏移，降低电流纹波。
3. 频率钳位临界传导模式（FCCrM）：在大多数压力条件下实现临界传导，优化 PFC 级在负载范围内的效率。
4. 频率折返和跳周期功能：在轻载时降低开关频率，减少功耗，提高轻载效率。
5. 快速线路/负载瞬态补偿：有效避免 PFC 级输出电压的过度过冲和下冲。
6. 多种保护功能：包括过压/欠压保护、浪涌电流检测、过流保护、热关断等，确保系统的可靠性。

详细工作原理

交错管理

NCP1632A 通过调制振荡器的摆幅来控制两个分支驱动脉冲之间的延迟，从而实现准确、稳定的交错管理。这种专有方法简单而可靠，确保了在所有情况下（包括瞬态阶段）和任何工作模式（CrM 或 DCM）下都能实现 180° 的相位偏移。

频率折返和跳周期功能

在中轻负载条件下，开关频率会根据线路电流的大小线性下降（FFOLD 模式），在极低功率下可降至约 30 kHz。当误差放大器输出达到其低钳位电平时，电路会跳过周期，以防止无负载时的调节损失并进一步降低功耗。

快速线路/负载瞬态补偿

PFC 级本质上是一个慢速系统，因此在负载或输入电压突然变化时，输出电压可能会出现过度的过冲和下冲。NCP1632A 集成了快速线路/负载补偿功能，当输出电压超过过压保护（OVP）水平时，禁用驱动器以停止供电；当输出电压低于其调节水平的 95.5% 时，通过动态响应增强器（DRE）大幅加速调节环路。

保护功能

• 过流保护（OCP）：当检测到输入电流超过最大允许水平时，减小导通时间，以保护 MOSFET 免受过载损坏。
• 浪涌电流检测：在 PFC 级连接到电源时，监测输入电流，延迟 MOSFET 的开关启动，直到浪涌电流消失。
• 过压/欠压保护：当输出电压超过 OVP 水平或低于欠压保护（UVP）水平时，保持功率开关打开或关闭，以停止或恢复功率传输。
• 热关断：当结温超过 140°C 时，禁用电路的栅极驱动器，直到温度降至约 80°C 以下。

引脚功能及应用

引脚功能

NCP1632A 采用 SOIC16 封装，各引脚功能如下：	引脚编号	名称	功能
1	ZCD2	交错 PFC 级第 2 相的零电流检测引脚，监测辅助绕组电压以检测电感芯复位和 MOSFET 漏源电压谷值
2	FB	接收 PFC 级输出电压的一部分用于调节，同时由动态响应增强器（DRE）监测
3	RT	调节两个相的最大导通时间，从而调节 PFC 级可提供的最大功率
4	OSC	振荡器引脚，设置最大开关频率，特别是在中轻负载条件下频率折返时
5	VCONTROL	误差放大器输出引脚，用于环路补偿，连接电容和电阻以调节调节环路带宽
6	FFOLD	输出与输入电流成比例的电流，用于控制频率折返特性
7	BO	检测欠压条件，当输入电压低于 1V 时，电路停止脉冲并禁用下游转换器
8	OVP/UVP	过压/欠压保护引脚，当引脚电压超过 OVP 或低于 UVP 时，电路关闭或禁用驱动器
9	CS	电流检测引脚，监测与输入电流成比例的负电压，用于过流保护和浪涌电流检测
10	Latch	当施加的电压高于 2.5V 时，锁存关闭电路，可通过拔下 PFC 级或强制 Vcc 低于 4V 来复位
11	DRV2	交错 PFC 级第 2 相的栅极驱动引脚
12	Vcc	芯片的正电源引脚，工作电压范围为 10V - 20V
13	GND	接地引脚
14	DRV1	交错 PFC 级第 1 相的栅极驱动引脚
15	REF5V/pfcOK	当 PFC 级正常运行时，输出 5V 高电平信号，用于控制下游转换器的操作
16	ZCD1	交错 PFC 级第 1 相的零电流检测引脚

典型应用

NCP1632A 适用于多种电源应用，包括计算机电源、LCD/等离子平板显示器以及所有需要功率因数校正的离线电器。

性能优化与设计建议

推荐配置

为避免 CrM 和 DCM 之间的转换导致线路电流的小不连续性，建议在高线路电流时以无频率钳位干扰的 CrM 模式运行，在低于编程水平时以深度 DCM 模式运行。可以通过使用外部电容和电阻来实现可变电容振荡器，以优化不同负载条件下的性能。

频率折返管理

NCP1632A 通过 FFOLD 引脚控制 HFC 和 FFOLD 模式之间的转换以及频率折返特性。当线路电流低于编程水平时，进入 FFOLD 模式，降低频率；当线路电流较高时，进入 HFC 模式，保持较高的开关频率，以确保在重载条件下以更高效的 CrM 模式运行。

跳过模式操作

当调节块输出降至 0.6V 低钳位电平时，电路进入跳过模式。为防止轻负载和低线路条件下的低效连续运行，NCP1632A 强制最小导通时间，对应于最大导通时间的 10%。

总结

NCP1632A 是一款功能强大、性能卓越的 2 相 PFC 控制器，它通过交错管理、频率折返和跳周期功能、快速线路/负载瞬态补偿以及多种保护功能，在整个功率范围内实现了高效、稳定的运行。无论是在性能优化还是保护功能方面，NCP1632A 都为电源设计工程师提供了一个可靠的解决方案。如果你正在寻找一款高性能的 PFC 控制器，NCP1632A 绝对值得考虑。

在实际应用中，工程师们还需要根据具体的设计要求和应用场景，合理选择外部元件，优化电路参数，以充分发挥 NCP1632A 的性能优势。同时，也希望大家在评论区分享自己在使用 NCP1632A 过程中的经验和问题，共同探讨和学习。
