工业镜头测量中的“工作距离”是什么？

工业镜头作为机器视觉系统中的核心组件，在自动化生产、质量检测和精密测量等领域发挥着关键作用。其中，“工作距离”（Working Distance，简称WD）是一个至关重要的参数，它直接影响系统的设计和性能。本文将从定义、影响因素、计算方法以及实际应用等方面，对工业镜头的工作距离进行科普性阐述，以期为相关从业者提供清晰的参考。

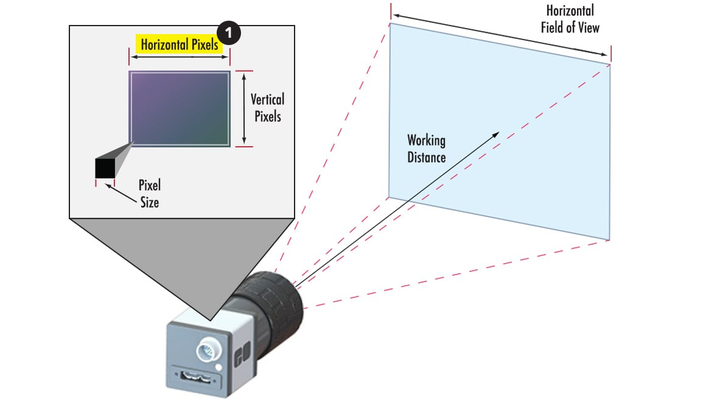

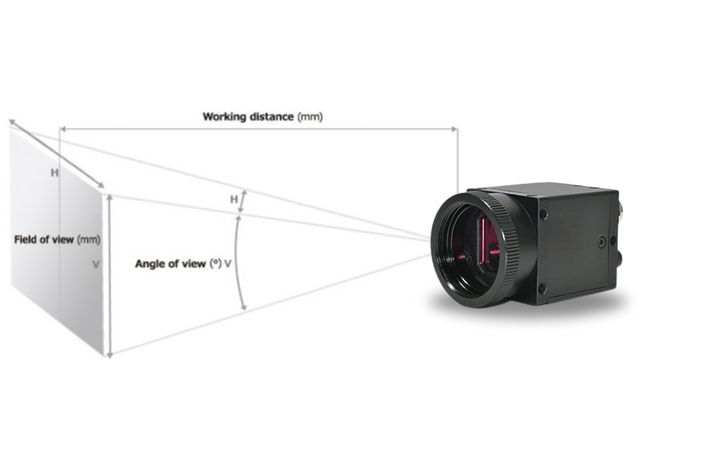

工作距离的定义 工作距离是指工业镜头的前端（通常为镜头的前表面或保护玻璃）到被摄物体表面的距离。在光学成像系统中，这一距离确保物体处于镜头的清晰成像范围内，避免镜头与物体接触而导致的损伤或干扰。不同于消费级摄影镜头，工业镜头的设计更注重稳定性、精度和耐用性，因此工作距离往往被优化为固定值或可调范围，以适应工业环境的严苛要求。

例如，在标准光学模型中，工作距离可通过高斯光学公式描述：

WD=f（1+1/m）

其中，f 为镜头的焦距，m 为放大倍率。这一公式揭示了工作距离与焦距及放大率之间的正相关关系。



影响工作距离的因素

工业镜头的工作距离并非孤立参数，它受多种因素制约。首先，焦距是首要影响要素：焦距较长的镜头（如长焦镜头）通常提供更大的工作距离，便于在空间受限的环境中操作。其次，放大率直接决定距离的缩减；高放大率（如1:1或更高）往往要求更近的工作距离，以捕捉微小细节。

此外，镜头的类型（如定焦或变焦）以及光学设计（如是否采用浮动镜组）也会介入。例如，带有扩展环的镜头可通过增加管长来调整工作距离，但这可能牺牲成像质量。环境因素，如照明条件和物体反射率，也间接影响实际可用的距离范围，因为它们决定了景深（Depth of Field）的有效性。

在实际选型中，工程师需平衡这些因素。例如，对于检测微米级缺陷的系统，优先选择工作距离在50-200mm的镜头，以确保足够的操作空间。

计算与优化方法 要精确计算工作距离，可借助光学模拟软件或基本公式进行估算。假设已知焦距 和像距 （从镜头到传感器），则物体距 （即工作距离的近似）满足透镜公式：



通过迭代优化 ，可获得理想值。

在优化过程中，建议考虑最小工作距离（Minimum Working Distance，MWD），这是镜头能清晰成像的最短距离。超出此范围可能导致模糊或畸变。实际工程中，常使用场曲和色差校正来扩展有效距离。

实际应用案例

工业镜头的工作距离在机器视觉应用中体现出显著价值。以汽车零部件检测为例，系统需在高速生产线上扫描焊缝或表面缺陷。此时，选择工作距离为100-300mm的镜头，可避免镜头与移动部件碰撞，同时维持高分辨率成像。

另一个典型场景是半导体晶圆检测，其中微型镜头（如焦距8mm）的工作距离控制在20-50mm，确保精密对焦而不干扰真空环境。这些应用强调了工作距离在提升系统可靠性和效率方面的作用。

在实际选型时，如果您正使用2500万像素的大靶面相机，又希望兼顾较长的工作距离和高精度测量，不妨考虑锐星视觉RK-DTCC111系列双远心镜头。

它原生支持1.1″（18.1 mm）靶面，远心度＜0.03°、全幅畸变＜0.02%，工作距离从110 mm到405 mm自由选择，直筒与转角两种结构任选，安装高度可大幅降低；大光圈搭配专用平行背光源，画面干净锐利，每支镜头都经过全面校准和测试，提供测试报告。



总之，工业镜头的工作距离是光学设计与工程实践的桥梁。通过理解其原理并合理选型，可显著提升系统的性能和适应性。建议在实际项目中，参考制造商的技术规格，并结合现场测试进行验证，以实现最佳效果。
