探索DAC7512：低功耗12位串行输入数模转换器的卓越性能



在电子设计领域，数模转换器（DAC）扮演着至关重要的角色，它能够将数字信号转换为模拟信号，广泛应用于各种电子设备中。今天，我们将深入探讨德州仪器（Texas Instruments）的DAC7512，一款低功耗、单通道、12位缓冲电压输出的数模转换器，了解它的特点、性能以及应用场景。

文件下载：dac7512.pdf

1. DAC7512的特点与优势

1.1 低功耗设计

DAC7512采用微功耗设计，在5V电源下仅消耗135µA电流，进入掉电模式后，电流可降至200nA（5V）或50nA（3V），这使得它非常适合用于便携式电池供电设备，能够有效延长电池续航时间。

1.2 轨到轨输出

芯片内部集成了精密输出放大器，可实现轨到轨输出摆幅，输出电压范围为0V到VDD，提供了更宽的动态输出范围，能满足多种应用需求。

1.3 灵活的串行接口

DAC7512采用多功能三线串行接口，时钟速率最高可达30MHz，兼容标准SPI™、QSPI™、Microwire™和DSP接口，方便与各种微控制器和数字信号处理器连接。

1.4 多种保护与功能特性

• 芯片经过设计测试，具有单调性，确保输出信号的稳定性。
• 内置上电复位电路，上电时DAC输出为0V，直到进行有效写入操作，提高了系统的可靠性。
• 具备三种掉电功能，可通过串行接口控制，进一步降低功耗。
• 同步中断功能可用于控制写入序列，增强了系统的灵活性。

2. 电气特性与性能指标

2.1 静态性能

• 分辨率为12位，能够提供较高的转换精度。
• 相对精度为±8 LSB，差分非线性为±1 LSB，保证了输出信号的准确性。
• 零码误差和满量程误差在规定范围内，确保了输出信号的线性度。

2.2 输出特性

• 输出电压范围为0V到VDD，输出电压建立时间短，在1/4到3/4量程变化时，建立时间为8 - 12µs。
• 压摆率为1V/µs，能够快速响应输入信号的变化。
• 电容负载稳定性良好，在不同负载电阻下，可承受一定的电容负载。
• 代码变化毛刺脉冲和数字馈通较小，减少了输出信号的干扰。

2.3 逻辑输入与电源要求

• 逻辑输入具有低电流和高抗干扰能力，输入电压范围与电源电压相关。
• 电源电压范围为+2.7V到+5.5V，能够适应不同的电源环境。

3. 工作原理与接口设计

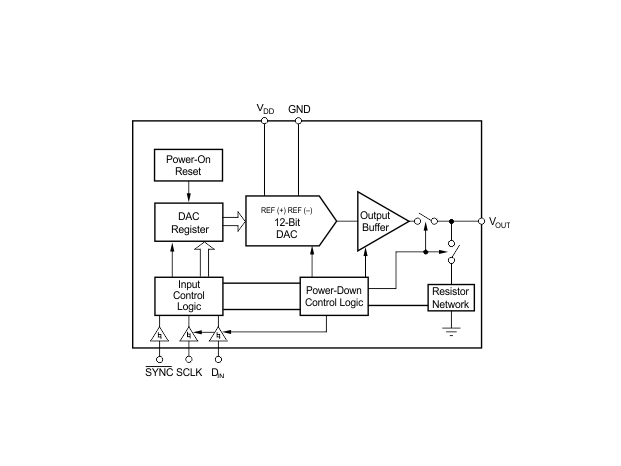

3.1 DAC架构

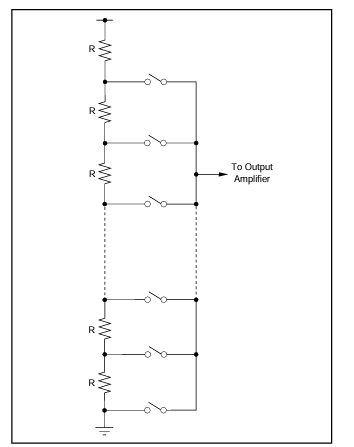

DAC7512采用CMOS工艺制造，其架构由电阻串DAC和输出缓冲放大器组成。由于没有参考输入引脚，电源（VDD）作为参考电压，通过电阻串分压实现数模转换。

3.2 串行接口与写入操作

• 串行接口由SYNC、SCLK和DIN三线组成，数据在SCLK的下降沿时钟输入到16位输入移位寄存器。
• 写入序列开始时，SYNC线拉低，数据逐位输入，在第16个下降沿完成数据写入并执行编程功能。
• SYNC中断功能可用于中断写入序列，当SYNC在第16个下降沿之前拉高时，移位寄存器复位，写入序列无效。

3.3 输入移位寄存器与控制位

输入移位寄存器为16位，前两位为“无关位”，接下来的两位（PD1和PD0）为控制位，用于控制工作模式（正常模式或三种掉电模式），后12位为数据位，将被传输到DAC寄存器。

3.4 掉电模式

DAC7512具有四种工作模式，可通过设置PD1和PD0控制位进行选择。正常模式下，功耗为135µA（5V）；掉电模式下，功耗大幅降低，输出级可连接到不同的电阻网络，方便在不同应用场景下降低功耗。

4. 应用案例与设计要点

4.1 与微处理器接口

• 与8051接口：通过8051的TXD驱动SCLK，RXD驱动串行数据线，SYNC信号由端口引脚（如P3.3）控制。由于8051以8位字节传输数据，需要分两次写入16位数据。
• 与Microwire接口：数据在串行时钟的下降沿移出，在SK信号的上升沿时钟输入到DAC7512。
• 与68HC11接口：68HC11的SCK驱动SCLK，MOSI输出驱动串行数据线，SYNC信号由端口线（如PC7）控制。配置CPOL和CPHA位，确保数据在正确的时钟沿有效。

4.2 电源供应与布局设计

• 电源供应：由于DAC7512的电源同时作为参考电压，建议使用低噪声、稳定的电源，如REF02精密电压参考源。在负载情况下，需考虑电源的负载调节能力，以确保输出信号的准确性。
• 布局设计：作为精密模拟组件，DAC7512需要精心布局，确保良好的旁路和稳定的电源供应。由于只有一个接地引脚，所有返回电流都需通过该引脚，建议将GND直接连接到模拟接地平面，并与数字组件的接地连接分开，直到系统电源入口点。

4.3 双极性操作

DAC7512虽然设计为单电源操作，但通过外部电路（如使用OPA340作为输出放大器），也可实现双极性输出范围，如±5V输出。

5. 封装与包装信息

DAC7512提供SOT23 - 6和MSOP - 8两种封装形式，方便不同应用场景的选择。同时，文档还提供了详细的封装图纸、引脚配置和包装信息，包括不同型号的订购信息、材料类型、RoHS合规性、MSL评级等，为工程师的设计和采购提供了全面的参考。

总结

DAC7512是一款性能卓越的低功耗12位数模转换器，具有灵活的串行接口、轨到轨输出、多种保护与功能特性，适用于便携式电池供电设备、数字增益和偏移调整、可编程电压和电流源等多种应用场景。在设计过程中，工程师需要根据具体应用需求，合理选择电源供应、布局设计和接口配置，以充分发挥DAC7512的性能优势。希望本文能够为电子工程师在使用DAC7512进行设计时提供有价值的参考。你在使用DAC7512的过程中遇到过哪些问题？或者对它的应用有什么独特的见解？欢迎在评论区分享交流。
