DAC7513:低功耗12位串行输入数模转换器的深度解析

电子说

1.4w人已加入

描述



在电子设计领域,数模转换器(DAC)是连接数字世界和模拟世界的关键桥梁。今天我们要深入探讨的是德州仪器(Texas Instruments)的DAC7513,这是一款低功耗、单通道、12位缓冲电压输出的数模转换器,在众多应用场景中展现出了卓越的性能。

文件下载:dac7513.pdf

一、关键特性与优势

低功耗运行

dsp
dsp

DAC7513的微功耗特性十分突出,在5V电源下仅需115µA的电流。而且它具备多种电源模式,正常工作时功耗低,进入三种掉电模式后,5V供电时的电源电流可降至200nA(3V时为50nA),这使得它在便携式电池供电设备中表现出色。例如,在一些手持测量仪器中,低功耗意味着更长的电池续航时间,减少了频繁更换电池的麻烦。

宽电源范围与轨到轨输出

其电源电压范围为+2.7V至+5.5V,适应多种电源环境。同时,片上精密输出放大器能够实现轨到轨输出摆幅,输出电压范围广,为设计提供了更大的灵活性。

高速串行接口

采用多功能3线串行接口,时钟速率最高可达30MHz,兼容标准SPI™、QSPI™、Microwire™和DSP接口。这使得它能够与各种微控制器和数字信号处理器轻松连接,实现高速数据传输。

快速建立时间

输出建立时间仅需10µs至1LSB,能够快速响应输入信号的变化,满足实时性要求较高的应用场景,如过程控制和闭环伺服控制。

二、技术参数详解

静态性能

  • 分辨率:12位分辨率,能够提供较为精细的模拟输出。
  • 相对精度:±8LSB,保证了输出的准确性。
  • 微分非线性:±1LSB,确保输出的线性度。

输出特性

  • 输出电压范围:可根据参考电压进行调整,在1/4至3/4量程变化时表现良好。
  • 输出电压建立时间:在不同负载电容下有明确的指标,如RL = 2kΩ、CL = 500pF时为12µs。
  • 压摆率:1V/µs,反映了输出电压的变化速率。

参考输入

参考电流和输入范围明确,参考输入阻抗较高,为300kΩ,能够有效减少对参考电压源的影响。

逻辑输入

对输入电流、输入高低电压等参数有详细规定,确保数字信号的正确传输。

电源要求

不同电源电压下的功耗和效率有明确数据,如5V时正常功耗为115µA,效率可达93%。

三、工作原理剖析

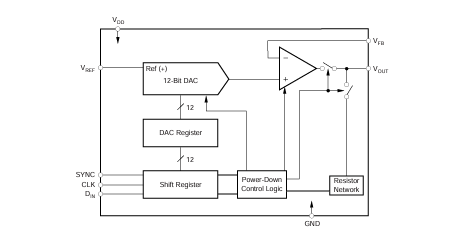

DAC架构

由电阻串DAC和输出缓冲放大器组成。输入编码为直二进制,理想输出电压由公式$V{OUT }=V{REF } \cdot \frac{D}{4096}$计算,其中D为加载到DAC寄存器的二进制代码的十进制等效值,范围从0到4095。

串行接口

通过SYNC、SCLK和DIN三线实现数据传输。写序列开始时,SYNC线拉低,数据在SCLK的下降沿时钟进入16位移位寄存器。在第16个下降沿,数据传输完成并执行编程功能。

输入移位寄存器

16位宽,前两位为无关位,接下来的两位(PD1和PD0)为控制位,用于控制工作模式(正常模式或三种掉电模式),后12位为数据位。

同步中断

如果SYNC在第16个下降沿之前拉高,会中断写序列,移位寄存器复位,写序列无效。

上电复位

内置上电复位电路,上电时DAC寄存器清零,输出电压为0V,直到进行有效写序列。

掉电模式

通过设置控制寄存器中的两位(PD1和PD0)可实现四种工作模式,包括正常模式和三种掉电模式。掉电模式下,电源电流大幅降低,输出级连接到不同电阻或处于高阻态。

四、应用案例分析

使用REF02作为电源

由于DAC7513所需的电源电流极低,可使用REF02 +5V精密电压基准为其供电。REF02能提供稳定的电源电压,即使在电源噪声较大或系统电源电压非5V的情况下也能正常工作。

双极性操作

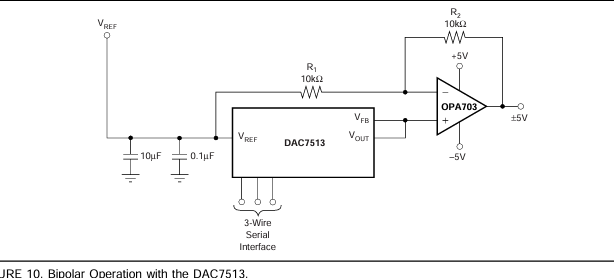

虽然DAC7513设计用于单电源操作,但通过特定电路可实现双极性输出范围。例如,使用OPA703作为输出放大器,可实现±VREF的输出电压范围。

五、布局与设计注意事项

布局要求

作为精密模拟组件,需要精心布局、充分旁路和干净稳定的电源。由于DAC7513采用单电源操作,常与数字逻辑、微控制器等靠近使用,因此要注意数字和模拟信号的干扰问题。

接地处理

所有返回电流(包括数字和模拟返回电流)都要通过GND引脚,理想情况下应直接连接到模拟接地平面,与数字组件的接地连接在系统电源入口点汇合。

电源处理

VDD电源应稳定且低噪声,建议使用1µF至10µF和0.1µF旁路电容,必要时可增加100uF电解电容或Pi滤波器,以去除高频噪声。

六、总结

DAC7513凭借其低功耗、高速接口、宽电源范围和多种工作模式等优点,在过程控制、数据采集系统、便携式仪器等领域具有广泛的应用前景。电子工程师在设计时,应充分考虑其技术参数和工作原理,合理布局和处理电源,以实现最佳性能。你在使用DAC7513的过程中遇到过哪些问题呢?欢迎在评论区分享交流。
