深入解析TLV5630：八通道数模转换器的卓越之选



在电子设计领域，数模转换器（DAC）是连接数字世界和模拟世界的关键桥梁。今天，我们要深入探讨德州仪器（TI）的TLV5630、TLV5631和TLV5632这三款八通道数模转换器，它们在众多应用场景中展现出了卓越的性能。

文件下载：tlv5630.pdf

一、产品概述

TLV5630、TLV5631和TLV5632是引脚兼容的八通道、12/10/8位电压输出DAC，具有灵活的串行接口。它们采用CMOS工艺，适用于2.7V至5.5V的单电源操作，也可使用两个独立的模拟和数字电源。这三款器件提供20引脚SOIC和TSSOP封装，为不同的应用需求提供了多样化的选择。

二、产品特性

（一）多通道集成

一个封装内集成了八个电压输出DAC，分别为12位的TLV5630、10位的TLV5631和8位的TLV5632，满足不同精度要求的应用。

（二）可编程的建立时间与功耗

具有快速模式和慢速模式，快速模式下建立时间为1µs，慢速模式下为3µs。在3V电压下，慢速模式功耗为18mW，快速模式功耗为48mW，工程师可以根据实际需求在速度和功耗之间进行优化。

（三）接口兼容性

与TMS320和SPI、QSPI、Microwire串行端口兼容，方便与各种微控制器和数字信号处理器连接。

（四）温度稳定性

在整个温度范围内具有单调性，确保输出信号的稳定性。

（五）低功耗与电源管理

具备掉电模式，降低系统功耗。内置可编程带隙参考，可提供稳定的参考电压。

（六）级联功能

数据输出（DOUT）可用于级联多个器件，方便扩展系统功能。

三、应用领域

• 数字伺服控制环路：为伺服系统提供精确的模拟控制信号。
• 数字偏移和增益调整：用于校准和调整系统的偏移和增益。
• 工业过程控制：在工业自动化中实现对各种参数的精确控制。
• 机器和运动控制设备：为机器人、自动化生产线等设备提供精确的运动控制信号。
• 大容量存储设备：用于存储设备的读写控制和信号处理。

四、电气特性

（一）电源特性

• 电源电流（IDD）：在不同模式下有不同的电流消耗，快速模式下典型值为16mA，慢速模式下为6mA。
• 掉电电源电流：低至0.1µA，有效降低功耗。
• 上电阈值（POR）：为2V，确保系统在上电时的稳定性。
• 电源抑制比（PSRR）：在满量程时为 -50dB，有效抑制电源噪声。

（二）静态DAC规格

• 分辨率：分别为12位、10位和8位，满足不同精度要求。
• 积分非线性（INL）：在不同代码范围内，误差控制在一定的LSB范围内，确保输出信号的线性度。
• 微分非线性（DNL）：保证输出信号的单调性。

（三）输出规格

• 电压输出范围：在不同负载条件下，输出电压范围为0至AVDD - 0.4V。
• 输出负载调节精度：在不同负载电阻下，调节精度为±0.3%满量程电压。

（四）参考输出

• 低参考电压（VREFOUTL）：在VDD > 4.75V时，范围为1.010V至1.040V。
• 高参考电压（VREFOUTH）：范围为2.020V至2.096V。
• 输出源电流（Irefif Source）：最大为1mA，可作为外部系统参考。

（五）模拟输出动态性能

• 输出建立时间：在快速模式和慢速模式下，对于不同的代码变化，建立时间有所不同，确保输出信号快速稳定。
• 压摆率（SR）：快速模式下为4至10V/µs，慢速模式下为1至3V/µs，反映了输出信号的变化速度。
• 毛刺能量：在特定代码转换时，毛刺能量为4nV - s，减少了信号干扰。
• 通道串扰：在10kHz正弦波、4VPP输入时，串扰为90dB，保证了通道之间的独立性。

五、功能原理

（一）上电复位（POR）

内置的上电复位电路在上电后控制输出电压。上电时，所有锁存器（包括预设寄存器）都置为零，但只有当LDAC为低电平时，DAC输出才会置零。在使用独立的模拟和数字电源时，AVDD必须先于DVDD上电，以确保上电复位电路正常工作。

（二）串行接口

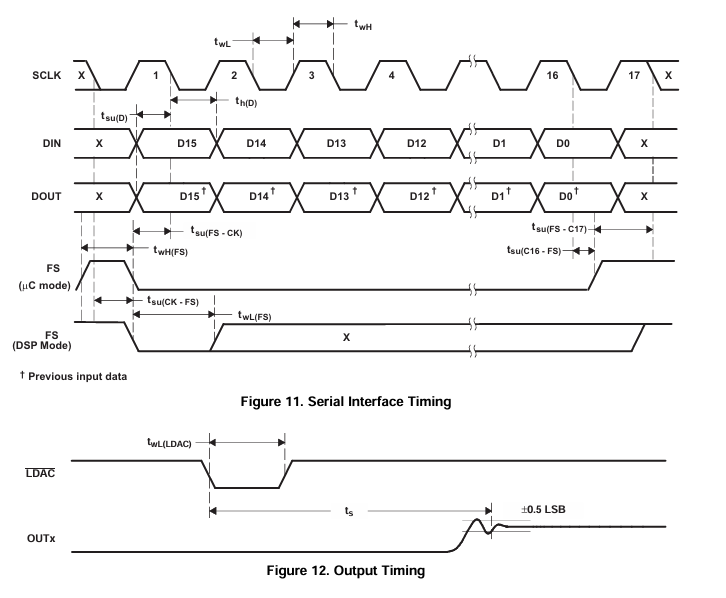

FS的下降沿启动数据传输，数据从DIN的最高位（MSB）开始，在SCLK的下降沿移入内部寄存器。传输16位数据后，移位寄存器的内容根据数据字中的地址位移动到相应的DAC保持寄存器。LDAC引脚为低电平时，将DAC保持寄存器的内容传输到DAC锁存器并更新DAC输出。DOUT用于级联多个器件，提供延迟16个时钟周期的数据。

（三）数据格式

16位数据字由地址位（D15…D12）和数据位（D11…D0）组成。地址位用于选择不同的DAC通道或控制寄存器。

（四）寄存器映射

不同的地址位组合对应不同的功能，如选择DAC通道、控制寄存器（CTRL0、CTRL1）、预设寄存器等。

（五）参考选择

通过编程CTRL0寄存器的D2（R1）和D1（R0）位，可以选择内部或外部参考电压。选择内部参考时，需要在REF引脚连接去耦电容，以确保输出稳定。

（六）缓冲放大器

DAC输出由增益为2的放大器缓冲，可配置为A类（快速模式）或AB类（慢速或低功耗模式）。输出缓冲器具有近轨到轨输出和短路保护功能，能够可靠地驱动2kΩ负载和100pF负载电容。

六、封装与布局

（一）封装选项

提供SOIC（DW）和TSSOP（PW）两种封装，每种封装有不同的引脚数量和包装数量可供选择。同时，还给出了不同封装的详细尺寸信息，包括引脚间距、封装长度、宽度和高度等。

（二）布局示例

文档提供了TSSOP和SOIC封装的示例电路板布局、焊膏模板设计等信息，为工程师进行PCB设计提供了参考。在进行布局设计时，需要注意遵循相关的设计规范和注意事项，如尺寸公差、焊盘设计、阻焊层要求等。

七、总结

TLV5630、TLV5631和TLV5632这三款数模转换器以其丰富的功能、出色的性能和灵活的配置选项，成为电子工程师在设计多通道数模转换系统时的理想选择。无论是在工业控制、机器人、存储设备还是其他领域，它们都能为系统提供精确、稳定的模拟输出信号。在实际应用中，工程师需要根据具体的需求，合理选择分辨率、工作模式和参考电压等参数，同时注意电源管理、串行接口时序和PCB布局等方面的设计，以充分发挥这三款器件的优势。你在使用类似的DAC器件时遇到过哪些挑战呢？欢迎在评论区分享你的经验和见解。
