在电子设计领域,数模转换器(DAC)是连接数字世界与模拟世界的关键桥梁。今天,我们就来深入探讨德州仪器(TI)推出的TLV5630、TLV5631和TLV5632这三款8通道数模转换器。它们在精度、速度、功耗等方面都有着出色的表现,广泛应用于多个领域。
文件下载:tlv5631.pdf


TLV5630、TLV5631和TLV5632是引脚兼容的8通道电压输出DAC,分别具有12位、10位和8位分辨率。它们采用CMOS工艺,适用于2.7V至5.5V的单电源操作,也可使用两个独立的模拟和数字电源。该系列产品具有灵活的串行接口,可与TMS320和SPI、QSPI、Microwire串行端口无缝连接。
一个封装内集成了8个电压输出DAC,大大节省了电路板空间,适用于需要多个模拟输出的应用场景。
具有快速模式和慢速模式,快速模式下建立时间为1µs,慢速模式下为3µs。在3V电压下,慢速模式功耗为18mW,快速模式功耗为48mW,工程师可以根据实际需求在速度和功耗之间进行优化。
与TMS320和SPI串行端口兼容,方便与各种微控制器和数字信号处理器连接。
在温度变化时具有单调性,保证了输出的稳定性和准确性。
低功耗特性使得产品在长时间运行时更加节能,掉电模式进一步降低了功耗,延长了电池供电设备的使用寿命。

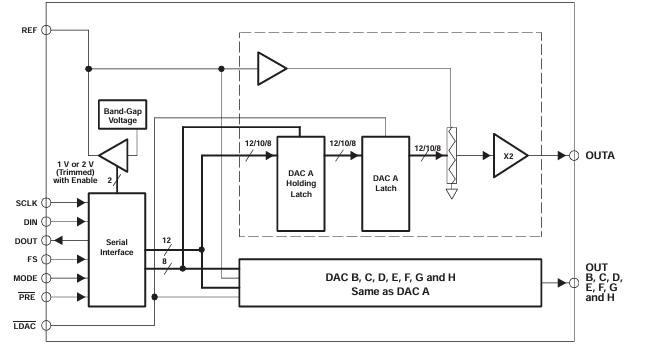

内置可编程带隙参考,可提供1.024V或2.048V的参考电压,并且可以作为外部系统参考,简化了设计。
数据输出(DOUT)可用于级联多个设备,方便扩展通道数量。
对数字输入的时序有严格要求,如FS信号的建立时间、SCLK信号的脉冲宽度等,确保数据的正确传输和处理。

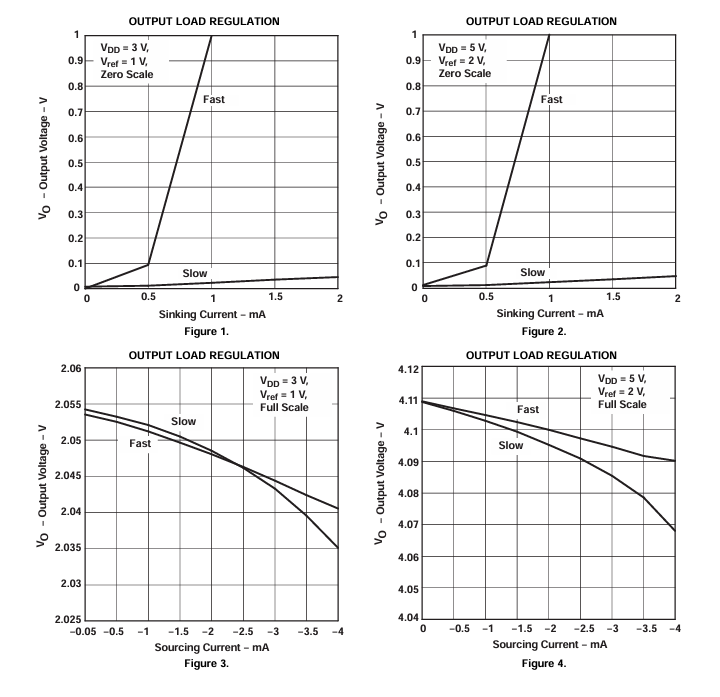

DAC输出由增益为2的放大器缓冲,可配置为A类(快速模式)或AB类(慢速或低功耗模式)。输出缓冲器具有接近轨到轨的输出和短路保护,能可靠驱动2kΩ负载和100pF负载电容。
该系列产品提供20引脚的SOIC和TSSOP封装,有多种可订购的型号可供选择,满足不同的应用需求。在订购时,需要注意产品的状态、材料类型、RoHS合规性等信息。
TLV5630、TLV5631和TLV5632是功能强大、性能卓越的8通道数模转换器,具有多通道集成、可编程的建立时间与功耗、兼容性强等优点。在实际设计中,工程师需要根据具体的应用需求,合理选择分辨率、工作模式和电源管理方式,同时注意参考电压、输出缓冲器等方面的设计要点,以充分发挥这些产品的优势。你在使用这类DAC时遇到过哪些挑战呢?欢迎在评论区分享你的经验和见解。
