深入剖析ADC10D040:高性能10位A/D转换器的技术解析

电子说

1.4w人已加入

描述



在电子设计领域,A/D转换器(ADC)是连接模拟世界和数字世界的关键桥梁。今天,我们将详细探讨德州仪器(TI)的ADC10D040,这是一款双路10位、40 MSPS、267 mW的高性能A/D转换器,广泛应用于多个领域。

文件下载:adc10d040.pdf

产品概述

adc
adc

ADC10D040采用子分级架构,在40 MSPS的采样率下,能在整个奈奎斯特频带内实现9.4有效位,同时功耗仅为267 mW。其内部集成了采样保持放大器(SHA),不仅能保证动态性能,还降低了输入电容,减少了外部元件数量。它适用于数字视频、CCD成像、便携式仪器、通信、医学成像和超声等多种应用场景。

关键特性

功能特性

  • 内部采样保持与参考能力:内置采样保持放大器,降低输入电容,减少外部元件。
  • 双增益设置:通过GAIN引脚设置内部信号增益,低电平时满量程差分峰 - 峰值输入信号等于VREF,高电平时为2倍VREF。
  • 偏移校正:可通过OC引脚启动偏移校正序列,提高转换精度。
  • 可选输出格式:支持偏移二进制或2的补码输出格式,通过OF引脚选择。
  • 复用或并行输出总线:由OS引脚控制,可选择并行或复用输出模式。

电气特性

  • 分辨率:10位,无丢失码。
  • 转换速率:最高可达45 MSPS。
  • 有效位数(ENOB):典型值为9.4位。
  • 差分非线性(DNL):典型值为±0.35 LSB。
  • 功耗:正常工作模式下为267 mW,掉电模式下小于1 mW,快速恢复待机模式下为30 mW。

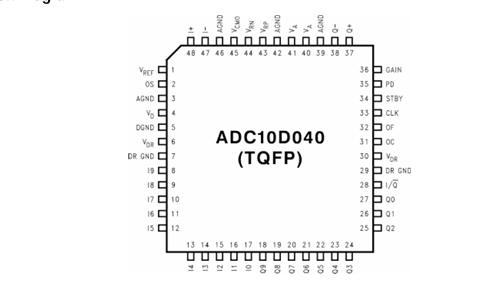

引脚说明

模拟输入引脚

  • I+、I-、Q+、Q-:分别为“I”和“Q”通道的模拟输入,转换范围与VREF和GAIN引脚状态有关。
  • VREF:模拟参考电压输入,范围为0.6V - 1.6V,需用至少1 μF电容旁路。
  • VCMO:模拟输出,可作为参考源或设置输入共模电压,需用1 μF低ESR电容和0.1 μF电容并联旁路。

数字输入引脚

  • CLK:时钟输入,CMOS/LVTTL兼容,阈值约为VA / 2,推荐时钟频率为20 MHz - 45 MHz。
  • OS:输出总线选择引脚,高电平为并行模式,低电平为复用模式。
  • OC:偏移校正引脚,低到高跳变启动偏移校正序列。
  • OF:输出格式引脚,低电平为偏移二进制,高电平为2的补码。
  • STBY:待机引脚,高电平时进入待机模式,功耗为30 mW。
  • PD:掉电引脚,高电平时进入掉电模式,功耗小于1 mW。
  • GAIN:设置内部信号增益。

数字输出引脚

  • I0 - I9、Q0 - Q9:3V TTL/CMOS兼容数字输出引脚,提供“I”和“Q”输入的转换结果。
  • VQ:输出数据有效信号。

应用注意事项

模拟信号输入

  • 输入电容变化:输入引脚电容随时钟电平变化,会产生电压尖峰,需选择合适的放大器驱动,如LMH6702和CLC428。
  • 差分输入推荐:为获得最佳性能,建议使用差分输入信号,单端驱动可能导致动态性能下降。
  • 信号范围限制:输入信号不应超过电源轨300 mV,否则可能导致转换误差。

参考输入

  • VREF引脚:参考电压应在0.6V - 1.6V范围内,需用合适的电容旁路。
  • VCMO输出:可作为参考源,但需注意避免过度加载,输出电压有一定变化性。

数字输入引脚

  • 时钟输入:时钟源应无抖动,可通过适当的缓冲器隔离时钟与数字电路。
  • 低采样率考虑:建议采样率不低于20 MSPS,以确保性能稳定。
  • 时钟端接:时钟源应进行串联端接,可能需要交流端接。

电源供应

  • 旁路电容:A/D转换器需适当旁路,使用10 μF - 50 μF钽或铝电解电容和0.1 μF陶瓷电容。
  • 电源隔离:VA和VD应使用同一电源,但需隔离,VDR应使用单独电源。
  • 电压限制:任何引脚电压不应超过电源轨300 mV。

布局和接地

  • 信号路由:模拟和数字信号应分开路由,避免干扰。
  • 接地平面:可使用单独的模拟和数字接地平面,但需注意信号路由,也可使用单一接地平面。
  • 旁路电容位置:旁路电容应靠近相应引脚,使用短走线连接。

常见应用误区

  • 输入超出电源轨:输入信号不应超过电源轨300 mV,可通过串联电阻解决过冲和下冲问题。
  • 驱动高电容数据总线:输出驱动电容过大可能导致动态性能下降,可通过适当旁路和布局减少问题。
  • 使用抖动时钟源:时钟源抖动会导致输出噪声增加,应使用低抖动时钟源。
  • 共用电源:VD应与VA使用同一电源,并与外部数字逻辑电源隔离。

总结

ADC10D040是一款性能出色的10位A/D转换器,具有低功耗、高分辨率和多种功能特性。在设计应用时,需要注意模拟信号输入、参考输入、数字输入引脚、电源供应、布局和接地等方面的问题,避免常见的应用误区,以充分发挥其性能优势。希望本文能为电子工程师在使用ADC10D040进行设计时提供有价值的参考。你在使用ADC10D040过程中遇到过哪些问题呢?欢迎在评论区分享你的经验和见解。
