ADC12040：高性能12位A/D转换器的全方位解析



在电子设计领域，A/D转换器是连接模拟世界与数字世界的关键桥梁。今天我们要深入探讨一款性能卓越的A/D转换器——ADC12040，它由德州仪器（TI）推出，具备诸多出色的特性和广泛的应用场景。

文件下载：adc12040.pdf

一、ADC12040概述

ADC12040是一款单芯片CMOS模拟 - 数字转换器，能够以每秒4000万次采样（MSPS）的最低速率将模拟输入信号转换为12位数字字。该转换器采用差分流水线架构，并配备数字误差校正和片上采样保持电路，在提供出色动态性能的同时，有效减小了芯片尺寸并降低了功耗。它仅需单一的5V电源供电，在40 MSPS的采样速率下，功耗仅为340 mW（包括参考电流），并且具备电源关断功能，可将功耗降至40 mW。

二、关键特性与优势

（一）电源与兼容性

• 单一电源：仅需 +5V 单电源供电，简化了电源设计，降低了系统复杂度。
• 输出兼容性：输出电压范围为2.35V至5V，与多种数字电路兼容，方便进行系统集成。
• 引脚兼容：与ADC12010、ADC12020、ADC12L063、ADC12L066引脚兼容，方便用户进行升级或替代设计。

（二）功能特性

• 内部采样保持：集成了采样保持电路，无需外部额外的采样保持器件，减小了电路板面积和成本。
• 电源关断模式：通过电源关断（PD）引脚，可在不需要转换时将转换器置于低功耗模式，降低功耗。
• 片上参考缓冲：参考输入采用缓冲设计，减轻了驱动参考引脚的负担。

三、应用领域广泛

ADC12040凭借其出色的性能，在多个领域都有广泛的应用，包括但不限于：

• 超声与成像：在医疗超声设备和工业成像系统中，高精度的A/D转换对于图像质量至关重要。
• 仪器仪表：满足各种测试测量仪器对高精度数据采集的要求。
• 通信：适用于蜂窝基站、通信接收机、无线本地环路和电缆调制解调器等通信系统。
• 雷达与声纳：在军事和民用雷达、声纳系统中，快速准确的信号转换有助于提高探测精度。
• HDTV/DTV：为高清电视和数字电视提供高质量的信号处理。
• DSP前端：作为数字信号处理器（DSP）的前端，提供高质量的数字输入。

四、技术规格详解

（一）电源与电气参数

参数	详情
电源电压	+5V ±5%
DNL（微分非线性）	±0.4 LSB（典型值）
SNR（信噪比，$f_{IN}=10 MHz$）	69dB（典型值）
ENOB（有效位数，$f_{I N}=10 MHz$）	11.2 bits（典型值）
功耗（40 MHz）	340 mW（典型值）

（二）静态特性

• 分辨率：无丢失码的分辨率为12位，确保了高精度的转换结果。
• INL（积分非线性）：最大 ±1.8 LSB，保证了转换曲线的线性度。
• 增益误差：最大 ±2.1%FS，减小了增益误差对转换精度的影响。
• 偏移误差：最大 ±0.9%FS，有效降低了偏移误差带来的影响。

（三）动态特性

• 全功率带宽：100 MHz，能够处理高频输入信号。
• THD（总谐波失真）：在$f_{IN}=10 MHz$时，最大 -67 dB，保证了信号的纯净度。
• SFDR（无杂散动态范围）：在$f_{IN}=10 MHz$时，最小 68 dB，有效抑制了杂散信号的干扰。

五、引脚说明与电路设计

（一）引脚功能

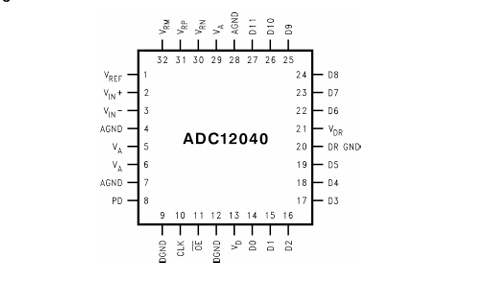

ADC12040共有32个引脚，包括模拟输入输出引脚、数字输入输出引脚、电源引脚等。其中，模拟输入引脚$V{IN}+$和$V{IN}-$构成差分输入对，用于输入模拟信号；参考输入引脚VREF用于提供参考电压。数字输入引脚CLK为时钟输入，控制采样时序；OE为输出使能引脚，PD为电源关断引脚。

（二）电路设计要点

• 电源旁路：每个电源引脚都应使用10 μF和0.1 μF的电容进行旁路，以减少电源噪声。
• 参考引脚处理：参考引脚$V{RP}$、$V{RM}$和$V_{RN}$应分别用0.1 μF的电容旁路至地，且不要对这些引脚加载。
• 模拟输入驱动：模拟输入应采用低阻抗源驱动，推荐使用LMH6550、LMH6702和LMH6628等放大器。
• 时钟设计：时钟信号应稳定、低抖动，频率范围为100 kHz至50 MHz，时钟线应尽可能短，并避免与其他信号交叉。

六、应用注意事项

（一）输入信号范围

输入信号应在规定范围内，避免超过电源电压或低于地电平，否则可能导致转换误差甚至损坏器件。例如，当$V_{A}$为4.75V时，全量程输入电压必须 ≤4.85V 以确保准确转换。

（二）电源噪声

电源噪声会影响转换器的性能，因此应将模拟电源引脚的噪声保持在$150 mV_{P - P}$以下，同时要注意电源的开启和关闭过程，避免出现过压或欠压情况。

（三）布局与接地

合理的电路板布局和接地设计对于保证ADC12040的性能至关重要。应将模拟电路和数字电路分开布局，避免相互干扰；时钟线应尽量短，并远离其他信号；输出驱动的地（DR GND）应与其他地引脚分开连接，以减少噪声耦合。

七、总结

ADC12040以其高性能、低功耗和广泛的兼容性，成为众多应用领域中A/D转换的理想选择。在设计过程中，我们需要充分了解其特性和技术规格，注意电路设计和布局布线的要点，以确保转换器能够发挥出最佳性能。希望本文能为电子工程师们在使用ADC12040时提供有益的参考，大家在设计过程中遇到过哪些关于A/D转换器的问题呢？欢迎在评论区分享交流。
