在电子设计领域,高精度模数转换器(ADC)是实现精确数据采集的关键部件。德州仪器(Texas Instruments)的ADS1252就是一款具有卓越性能的24位模数转换器,在众多高精度测量应用中发挥着重要作用。今天,我们就来深入探讨一下ADS1252的特性、应用以及工作原理。
文件下载:ads1252.pdf


ADS1252拥有24位无失码的出色性能,在高达40kHz的数据速率下,仍能实现19位的有效分辨率,并且噪声低至2.5ppm。这使得它在对精度要求极高的应用中表现卓越,能够准确地将模拟信号转换为数字信号。

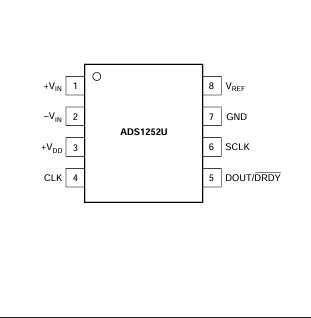

它具备差分输入、低积分非线性(INL最大为0.0015%)、外部参考电压(0.5V至5V)、掉电模式和同步模式等功能。这些特性为工程师在设计电路时提供了更多的灵活性和选择,能够更好地满足不同应用场景的需求。
ADS1252的高性能使其在多个领域都有广泛的应用,如心脏诊断、直接热电偶接口、血液分析、红外高温计、液相/气相色谱分析以及精密过程控制等。在这些应用中,高精度的数据采集是至关重要的,而ADS1252正好能够满足这一需求。
在使用ADS1252时,需要注意其绝对最大额定值。例如,模拟输入电流瞬间最大为±100mA,连续最大为±10mA;电压范围为GND - 0.3V至VDD + 0.3V等。超过这些额定值可能会导致器件永久性损坏,影响其可靠性。
在特定条件下(如TMIN至TMAX,VDD = +5V,CLK = 16MHz,VREF = 4.096V),ADS1252的各项电气特性表现出色。例如,差分输入阻抗为125kΩ,输入电容为480pF等。这些参数决定了它在实际应用中的性能表现。
通过典型特性曲线,我们可以更直观地了解ADS1252的性能。例如,RMS噪声与数据输出速率、有效分辨率与温度、积分非线性与数据输出速率等曲线,能够帮助工程师在不同的工作条件下,优化电路设计,以达到最佳的性能。
ADS1252采用全差分模拟输入,基于全差分开关电容架构设计,能够提供低系统噪声、100dB的共模抑制比和出色的电源抑制比。在处理模拟输入信号时,需要注意输入阻抗、输入电流和信号带宽等因素,以确保器件的整体性能。
该调制器的工作频率与系统时钟频率相关,系统时钟频率为16MHz时,调制器频率为2.667MHz,过采样比为64。不同的系统时钟频率会导致不同的数据输出速率,工程师可以根据实际需求进行调整。
数字滤波器采用sinc5滤波器,根据增量 - 西格玛调制器的输出计算数字结果。数据输出速率与系统CLK频率直接相关,通过改变系统CLK频率,可以在很宽的范围内调整数据输出速率。同时,滤波器的 -3dB点为数据输出速率的0.216倍,需要确保数据输出速率有足够的余量,以防止信号衰减。
控制逻辑用于ADS1252的通信和控制。在电源开启时,需要注意输入引脚的状态,并且DOUT/DRDY线在第一次转换时会脉冲为低,但此时数据无效,第六次脉冲时的数据才是有效的模拟输入信号数据。
通过保持SCLK高电平,可以实现多个ADS1252的同步或使器件进入掉电模式。同步时,需要保持SCLK高电平至少四个但少于20个连续的DOUT/DRDY周期;掉电模式则需要保持SCLK高电平至少20个连续的DOUT/DRDY周期。
ADS1252的串行接口简单易用,可以与微控制器和数字信号处理器以多种方式连接。通信在检测到DOUT/DRDY脉冲后开始,但数据在第六次转换后才有效。数据以24位结果的形式,采用偏移二进制补码格式,MSB优先传输。
串行接口提供了简单的隔离方法,CLK信号可以本地使用,只需要SCLK和DOUT/DRDY两个信号用于隔离数据采集。在布局方面,电源供应要稳定且低噪声,避免数字线路在器件下方布线,以防止噪声耦合。同时,模拟和数字部分的接地要仔细分区,采用良好的去耦措施。
系统设计需要根据整体要求进行调整。对于简单系统,可以采用共用电源和接地平面;对于复杂系统,需要将系统拆分为多个部分,每个ADS1252可以有自己的模拟处理前端,以提高分辨率。
在理解ADS1252的数据手册时,需要明确一些术语的定义,如模拟输入差分电压、实际模拟输入电压、满量程范围、最低有效位(LSB)权重、转换周期和有效分辨率等。这些术语的准确理解有助于工程师更好地设计和应用ADS1252。
总之,ADS1252是一款性能卓越的24位模数转换器,在高精度测量应用中具有很大的优势。通过深入了解其特性、工作原理和设计注意事项,工程师可以充分发挥其性能,实现更精确的数据采集和处理。大家在实际应用中遇到过哪些关于ADS1252的问题呢?欢迎在评论区分享交流。
