【新品重磅上市】国内首款EMI型IPD滤波器，集成共模滤波和静电浪涌防护

现代电子产品的集成度越来越高，功能愈发丰富。为了持续提升产品的功能可靠性和使用寿命，通常需要同时解决电磁干扰（EMI），静电放电（ESD）和浪涌冲击（8/20us Surge）。

USB、HDMI等有线高速接口通常会因布线失配（Skew）等因素，在工作时产生大量的共模噪声，并向周围环境辐射。这会对附近的无线传输模块如WiFi，蓝牙，5G通信等造成强烈的电磁干扰，如天线降敏（antenna desense）。因此，针对USB和HDMI进行共模噪声滤波，是非常有必要的。

静电放电无处不在，常发生于电子产品的各个接口处，造成电路功能异常甚至永久性损坏。在这其中，USB&HDMI等高速接口由于采用先进的纳米级集成电路工艺制程，静电耐受能力较低，因此必须进行额外的静电防护。此外，热插拔等功能还易在信号链路中引起浪涌冲击，也需要相应地进行防护。

为解决上述的EMI&ESD&Surge防护问题，传统方案至少要选用一颗EMI物料（如磁珠）和一颗TVS物料，这在高度集成化的现代电子产品中，会占据较大的PCB板级空间，并增加了供应商管理的压力。

晶扬电子近日推出了国内首款自主研发的IPD滤波器——TFC0501M，将上述EMI&ESD&Surge解决方案集于一身。该产品拥有自主知识产权，旨在为各类电子设备提供更全面、高效的防护和滤波解决方案，目前已开始支持批量出货。

TFC0501M产品优势

集成化封装设计

采用先进的晶圆级封装工艺（CSP），将TVS与共模滤波电感集成在一起，具有超小的封装尺寸（CSP-5-1208：1.2mm×0.8mm×0.6mm），减少了电路板上的元件数量和空间占用，有助于实现电子产品的小型化和轻薄化，同时，产品的性能可靠度也得到很大提升。

该产品与安世半导体（Nexperia）的PCMFXHDMI2S和PCMFxUSB30系列产品Pin-to-Pin完全兼容，可直接互换使用。

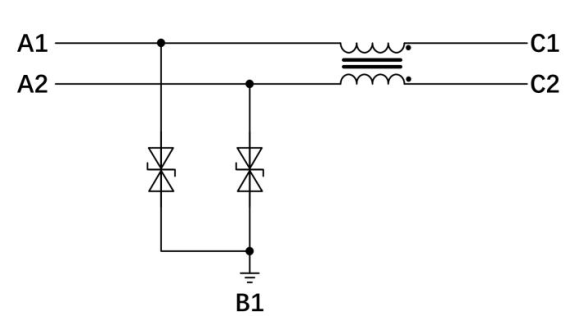

* TFC0501M电路图

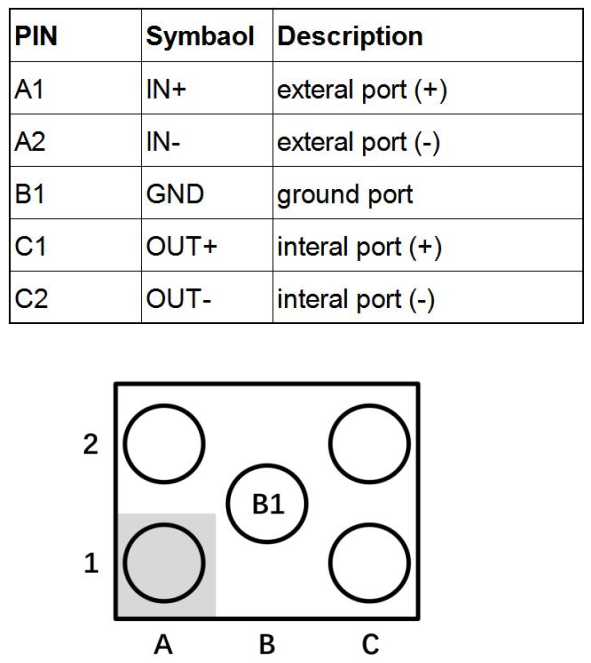

* TFC0501M引脚示意图

卓越的防护性能

集成的TVS能够快速响应静电放电事件，将瞬态静电电压钳位在安全水平（8/20μs波形测试下，5.5V@6.5A），具有较高的ESD耐受能力（能承受IEC 61000-4-2测试的15kV接触放电和15kV空气放电的冲击），有效防止静电对电路造成的损坏。该性能与竞品性能相当。

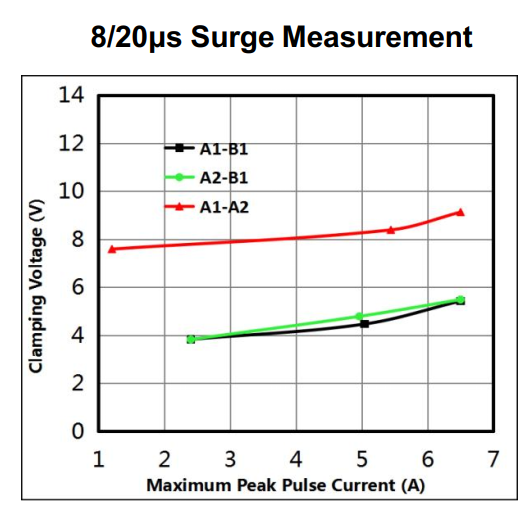

* 8/20μs波形测试结果

高效的共模滤波功能

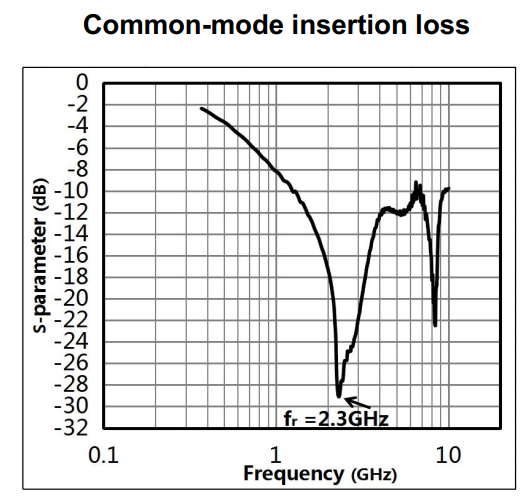

能够有效地抑制共模干扰信号（f=2GHz，SCC21=-17db; f=3GHz，SCC21=-22db；fr=2.3 GHz），降低电磁干扰。

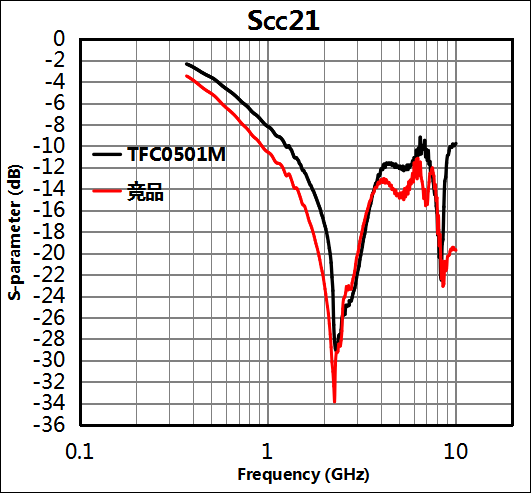

* TFC0501M的SCC21测试结果（左）和竞品PCMF1HDMI2S测试对比（右）

高差分带宽

在高频率范围内可保持较高的差分信号传输质量（对于SDD21，f-3db=7.6GHz；竞品的f-3db仅为6GHz）。且寄生电容低至0.25pF（VR =0V，f=1MHz），对高速信号的传输影响较小，有助于维持信号的完整性。

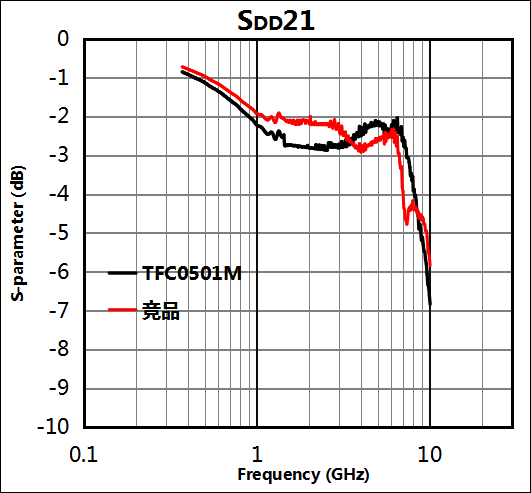

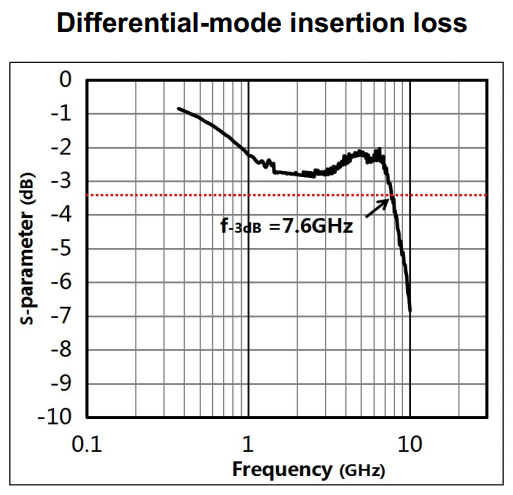

* TFC0501M的SDD21测试结果（左）和竞品PCMF1HDMI2S测试对比（右）

精确的差模阻抗

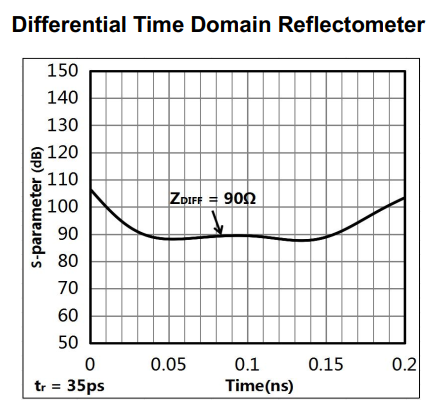

TDR测试显示TFC0501M差分阻抗特性良好（ZDIFF=90Ω），更符合USB电路设计中对差分阻抗的要求。而竞品更兼容HDMI的电路设计。

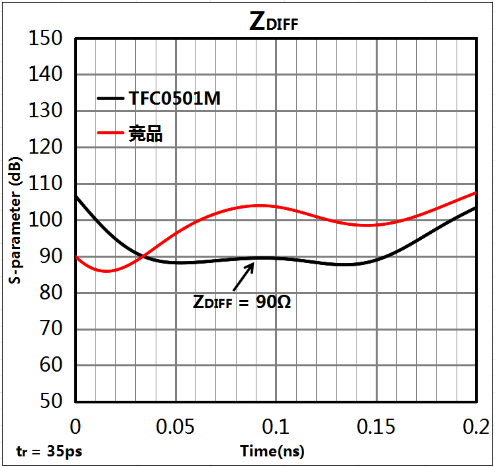

* TFC0501M的TDR测试结果（左）和竞品PCMF1HDMI2S测试对比（右）

相关资料及样品请联系

晶扬电子市场部

19867705160（微信同号）

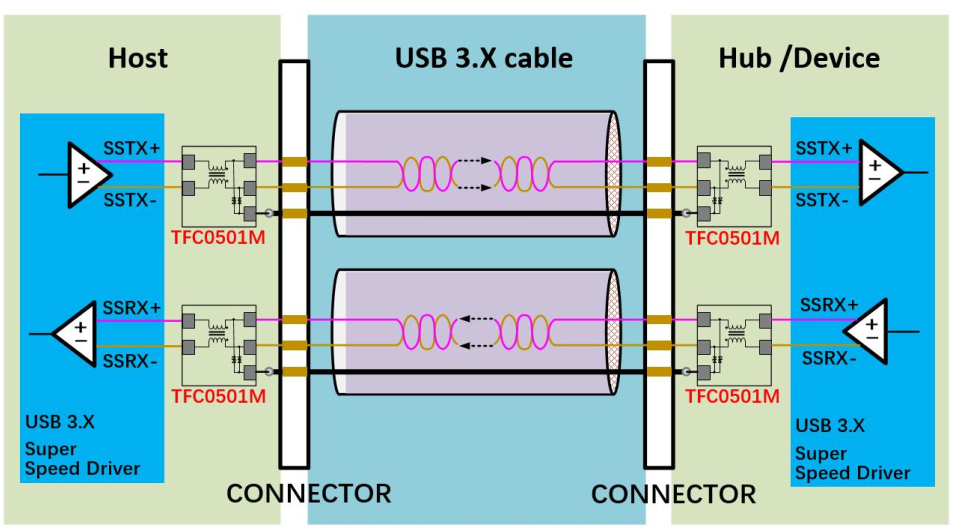

#TFC0501M应用于USB 3.X的电路设计方案

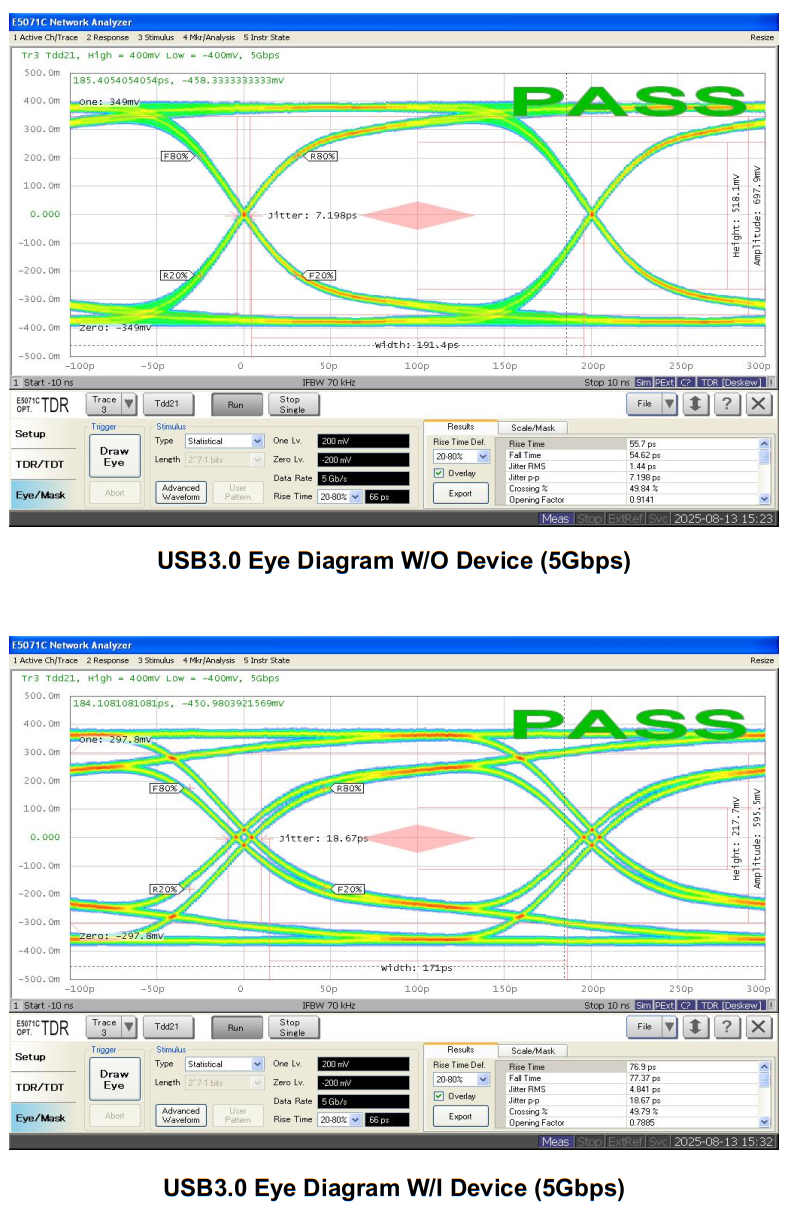

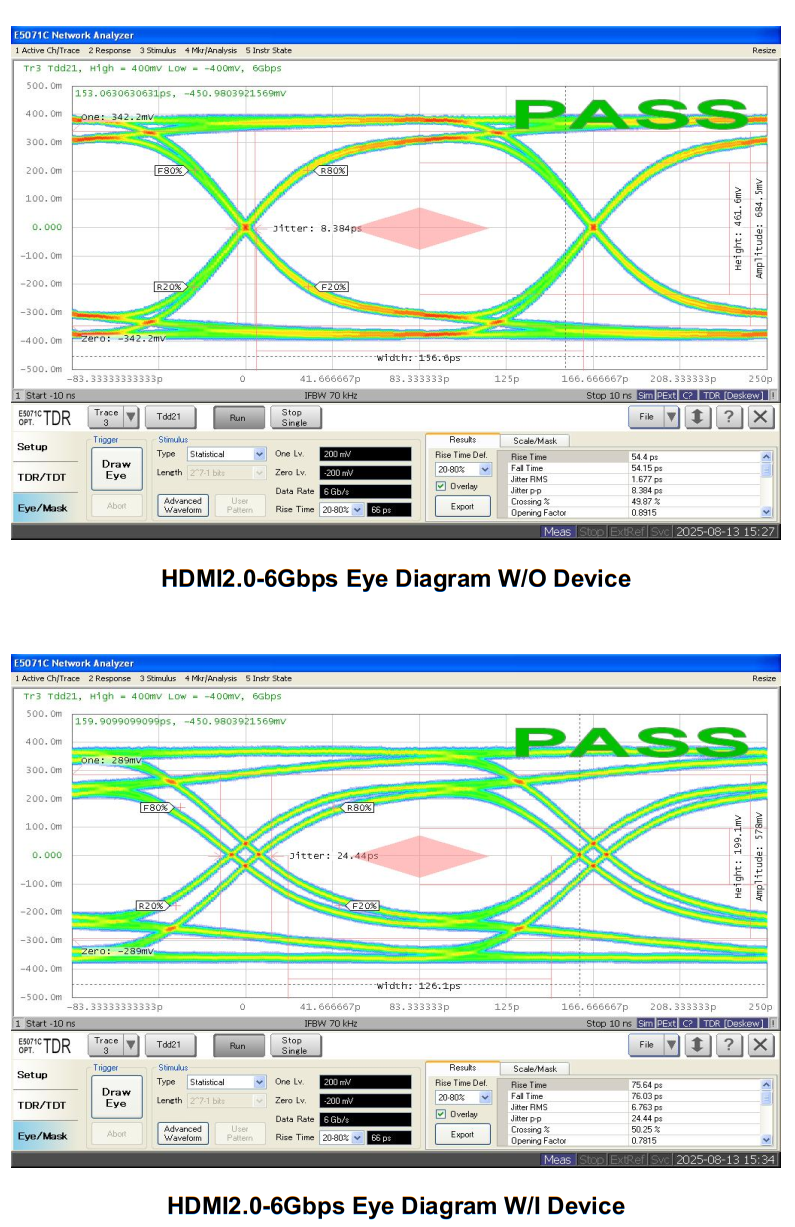

#眼图测试结果
