PLC中模拟量到数字量的转换

在工业自动化控制系统中，PLC（可编程逻辑控制器）作为核心控制设备，其模拟量信号处理能力直接影响着生产过程的精度和稳定性。本文将深入探讨PLC中模拟量到数字量转换的技术原理、关键参数及应用实践，帮助工程师更好地理解和应用这一关键技术。

一、模拟量信号的基本特性

模拟量信号是指连续变化的物理量，如温度（-50℃~150℃）、压力（0~10MPa）、流量（4~20mA）等。与离散的数字信号不同，模拟量具有无限可分性，其信号特征主要体现在：

1. 信号范围：通常以标准工业信号形式存在，如：

  ● 电压信号：0~10V、±10V。

  ● 电流信号：4~20mA、0~20mA。

  ● 热电阻信号：PT100的0~400Ω对应温度值。

2. 干扰敏感性：模拟信号在传输过程中易受电磁干扰、线路阻抗等因素影响，例如当信号电缆与动力线平行敷设时，可能引入高达50mV的噪声电压。

二、A/D转换的核心技术原理

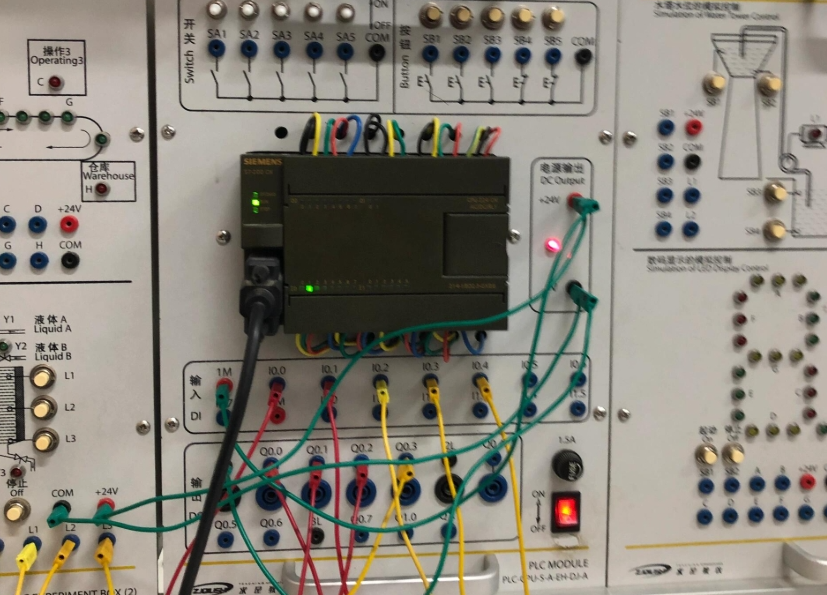

PLC通过模数转换模块实现信号处理，以西门子S7-200为例，其转换过程包含三个关键阶段：

1. 信号调理电路：

  ● 对输入的0~10V信号进行阻抗匹配（通常要求输入阻抗≥1MΩ）。

  ● 采用RC滤波网络抑制高频干扰（截止频率通常设为100Hz）。

  ● 过压保护电路将输入限制在±15V范围内。

2. 逐次逼近型ADC：

  ● 12位分辨率ADC可将0~10V分为4096个量化等级（LSB=2.44mV）。

  ● 转换时间典型值为25μs，适用于大多数工业过程控制。

  ● 内部基准电压源精度达±0.1%，温漂系数5ppm/℃。

3. 数字量处理：

  ● 转换结果存储为16位整数（0~32000）。

  ● 通过标准化公式实现工程值转换：

    实际值 = (原始值 - 偏移量) × 量程 / (27648 - 偏移量)。

  ● 支持开路检测功能（对应数值32767）。

三、关键性能参数解析

1. 分辨率：

  ● 12位ADC的最小分辨率为1/4096（0.0244%）。

  ● 14位ADC可提升至1/16384（0.0061%）。

  ● 实际有效位数（ENOB）受噪声影响可能降低1~2位。

2. 采样速率：

  ● 普通模块：10~100次/秒（适用于温度等慢变信号）。

  ● 高速模块：可达100kS/s（用于振动分析等场合）。

3. 线性度误差：

  ● 典型值±0.1%FSR（满量程）。

  ● 可通过两点校准法修正，公式：

    Y_calibrated = (Y_raw - Y1) × (X2 - X1)/(Y2 - Y1) + X1。

四、典型应用案例分析

案例1：反应釜温度控制

● 采用PT100温度传感器，通过EM231 RTD模块接入。

● 转换参数设置：

 • 输入类型：PT100（3850ppm/℃）。

 • 开路检测：使能。

 • 滤波周期：8次采样平均。

● 实际编程中需处理：

 ```STL

 MOVW AIW0, VW100  // 读取原始值

 -I 6400, VW100    // 减去零点偏移

 *R 100.0, VD100   // 量程转换(℃)

 /R 16000.0, VD100

 ```

案例2：液压系统压力监测

● 使用4~20mA压力变送器，量程0~25MPa。

● 信号处理要点：

 • 250Ω精密电阻转换为1~5V。

 • 数字滤波采用移动平均算法（窗口宽度=16）。

 • 超限报警触发值设为22.5MPa（对应电流19.2mA）。

五、抗干扰设计规范

1. 布线要求：

  ● 采用双绞屏蔽电缆（屏蔽层单端接地）。

  ● 与动力线保持≥30cm间距。

  ● 电缆长度不超过100m（对1V信号）。

2. 接地设计：

  ● 模拟地（AGND）与数字地（DGND）在PLC端单点连接。

  ● 接地电阻应小于4Ω。

3. 软件滤波：

  ● 中值滤波：取5次采样中间值。

  ● 一阶滞后滤波：Yn=α×Xn+(1-α)×Yn-1（α=0.2~0.5）。

六、最新技术发展趋势

1. 智能传感器集成：

  ● 采用IO-Link接口的传感器可直接传输数字信号。

  ● 分辨率提升至16位（0.0015%精度）。

2. 边缘计算应用：

  ● 在模块端实现FFT频谱分析。

  ● 支持Modbus/TCP协议直接上传特征值。

3. AI自校准技术：

  ● 基于历史数据的零点漂移补偿。

  ● 动态调整采样率（如PID控制周期从100ms自适应调整为10ms~1s）。

通过上述技术要点的系统掌握，工程师可以显著提升PLC控制系统对模拟量信号的采集精度。特别是在智能制造和工业物联网(IIoT)背景下，高精度的信号转换已成为实现预测性维护、能效优化等高级应用的基础支撑技术。建议在实际项目中定期进行通道校准（建议周期6个月），并建立完整的信号质量评估体系，包括信噪比(SNR)、有效分辨率等关键指标的持续监测。
