0201超小封装！消费电子微型化ESD防护4大痛点与解决方案



在消费电子产品持续向轻薄短小演进的浪潮中，TWS耳机、智能手表、微型传感器等设备对内部元器件的空间占用和信号完整性提出了前所未有的高要求。面对这一挑战，上海雷卯电子凭借多年深耕EMC防护领域的技术积累，推出基于0201超小封装（0.6mm×0.3mm）的高性能ESD防护解决方案，兼顾极致微型化与高速信号兼容性，助力客户产品在有限空间内实现高可靠性与高良率。


一、超小尺寸，释放PCB宝贵空间

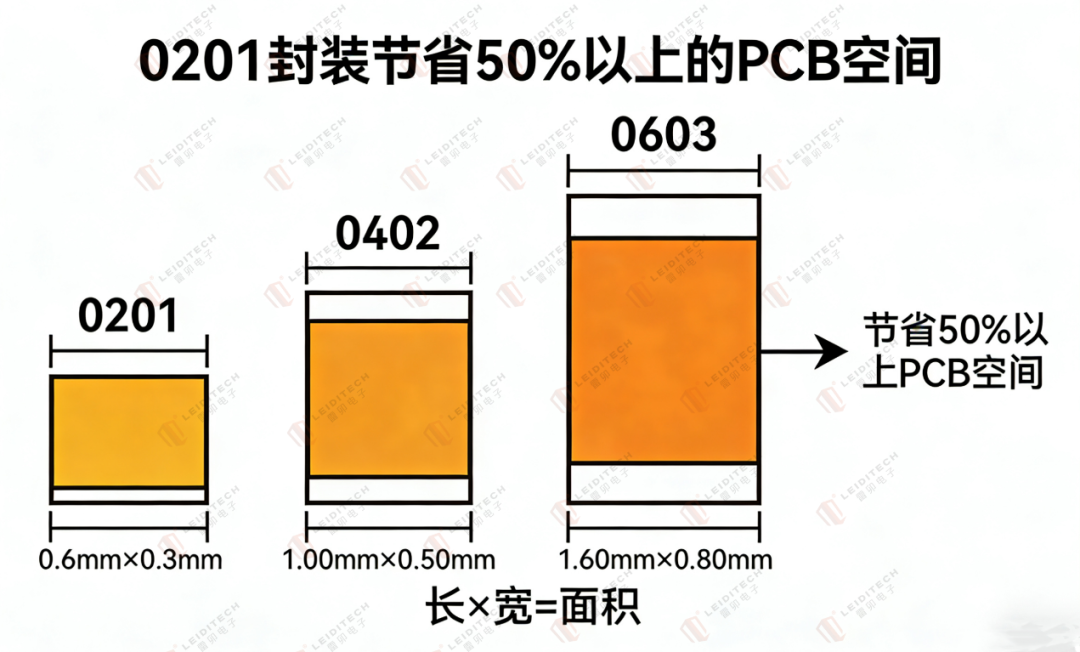

雷卯电子的0201系列ESD防护器件采用行业领先的芯片级封装工艺，整体尺寸仅为0.6mm × 0.3mm × 0.3mm，面积仅为传统0402（1mm*0.5mm）封装的1/3（0.18mm²vs 0.5mm²）。该尺寸可直接贴装于TWS耳机充电盒Type-C接口、智能手表主板边缘等空间受限区域，在不牺牲防护性能的前提下，为PCB布局节省超过50%的空间，为天线、电池或其他功能模块留出更多设计余量。



二、超低电容，保障高速信号零失真

针对蓝牙5.3、心率传感、血氧检测等对信号完整性极为敏感的应用，雷卯提供两类低电容ESD防护路径：


ULC系列：最低的寄生电容仅0.26pF（@1MHz），适用于蓝牙天线、USB 3.0等中高速信号线路，确保传输速率稳定、误码率极低；


ESD系列（如ESD0521C）：寄生电容低至5pF（典型值），漏电流≤0.2μA，已批量应用于多款高端智能手表的心率与血氧传感器线路，实现无衰减、无干扰的精准信号采集。


所有器件响应时间＜1ns，可快速钳位ESD瞬态脉冲，有效保护后端IC。


三、高可靠性，通过严苛测试验证

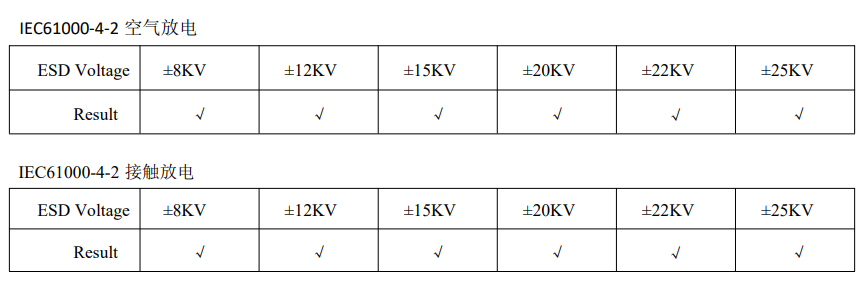

雷卯电子的0201系列ESD器件全面符合IEC 61000-4-2 Level 4标准（±8kV接触放电 / ±15kV空气放电），并经过1000次重复ESD脉冲冲击测试，性能无衰减，低漏电流保持稳定，无漂移现象，满足消费电子的可靠性要求。


此外，雷卯全系列ESD产品通过RoHS认证，无铅无卤素，符合全球环保法规，支持产品顺利进入欧美、日韩等主流市场。


四、成熟方案，赋能多类微型终端

雷卯微型化ESD方案已在多个细分领域实现规模化落地：

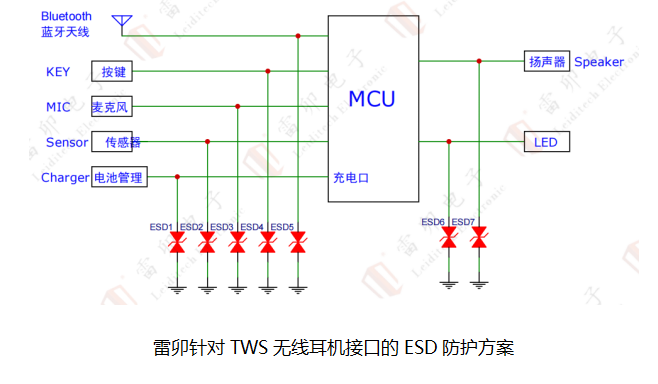

TWS耳机：ESD0521CH用于充电盒Type-C 5V接口；ULC0521C部署于耳机本体蓝牙天线。



智能穿戴设备：ULC0521C保护心率传感器信号线，用于血氧检测模块



物联网微型传感器：ULC0521C适配温湿度传感节点。

雷卯针对TWS耳机信号和电源口防护推荐料号

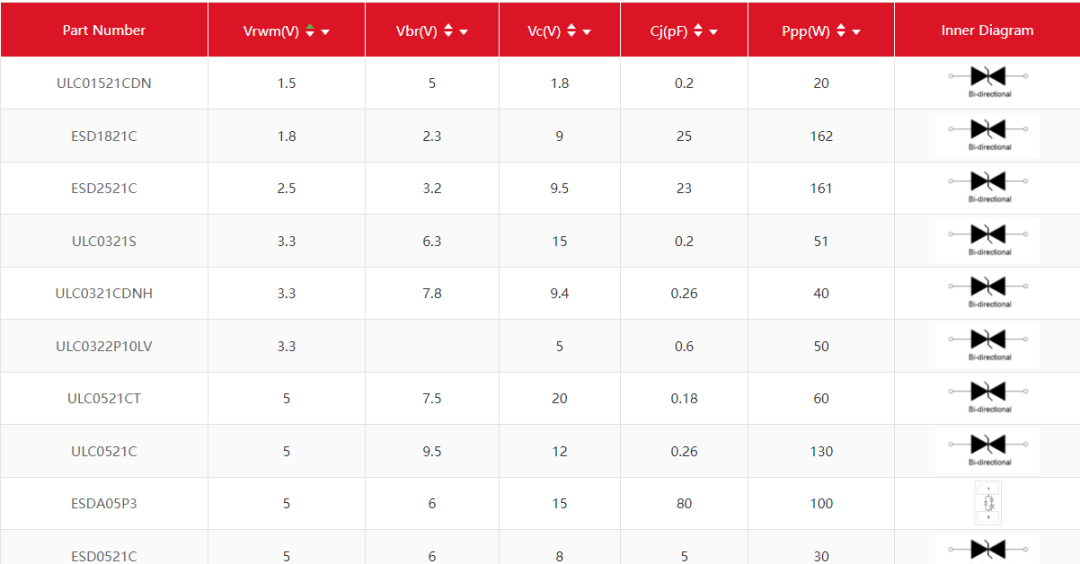

类型	品牌	型号	描述	封装	应用
ESD	Leiditech	ESD0521CW	5V,25pF,17A	DFN0603	耳机充电口、扬声器静电防护
ESD	Leiditech	ESD0521CH	5V,15pF,9A	DFN0603
ESD	Leiditech	ESD3321C	3.3V,20pF,8A	DFN0603	耳机按键静电防护
ESD	Leiditech	ESD0321CW	3.3V,30pF,21A	DFN0603
ESD	Leiditech	ULC0521C	5V,0.26pF,5A	DFN0603	耳机传感器、天线、MIC、D+/D-信号静电防护
ESD	Leiditech	ULC0321CDNH	3.3V,0.6pF,6A	DFN0603
ESD	Leiditech	ULC0521CT	5V,0.5pF,3A	DFN0603

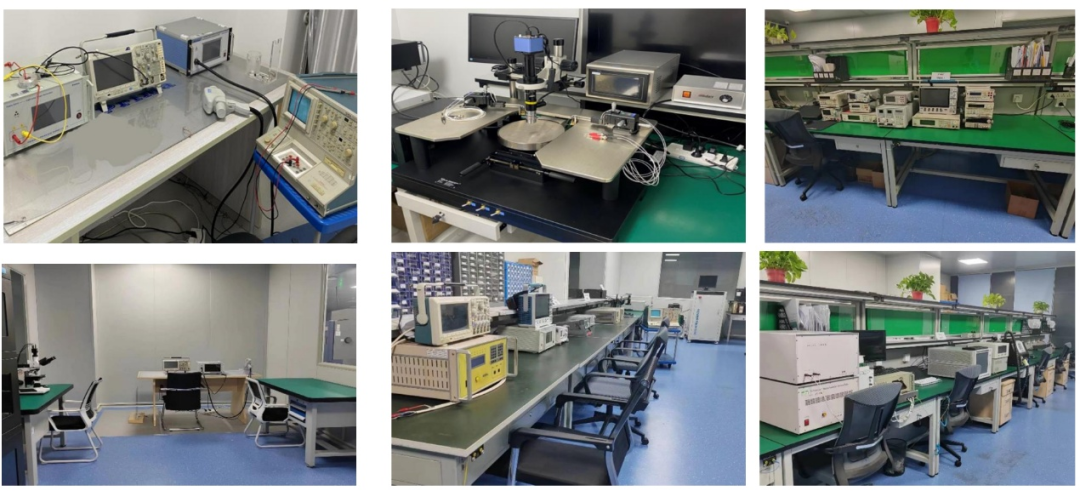

为帮助工程师快速验证方案可行性，雷卯电子免费提供样品及参考设计资料，技术支持器件选型，还提供免费实验室协助进行静电浪涌摸底测试服务，实现“方案+器件+测试验证”一体化交付。

    上海雷卯电子(Leiditech)致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
