德州仪器ADS828：10位、75MHz采样模数转换器的深度解析



在电子设计领域，模数转换器（ADC）是连接模拟世界和数字世界的桥梁，其性能直接影响到整个系统的精度和稳定性。今天，我们就来深入探讨德州仪器（TI）的一款高性能ADC——ADS828。

文件下载：ads828.pdf

一、产品概述

ADS828是一款采用单+5V电源供电的流水线式CMOS模数转换器。它具有10位分辨率，最高采样频率可达75MHz，单端输入范围为1.5V至3.5V。该转换器不仅在单端输入模式下表现出色，还支持差分输入，能有效提升杂散性能。此外，它还具备内部/外部参考选项、可编程输入范围等特性，可广泛应用于HDTV视频数字化、医疗成像、通信和测试设备等领域。

二、产品特性

2.1 高性能指标

• 高信噪比（SNR）：达到58dB，能够有效减少噪声干扰，提高信号的质量和清晰度，适用于对信号精度要求较高的应用场景。
• 低功耗：正常工作时功耗仅为325mW，还具备掉电模式，功耗可降至20mW，有助于降低系统整体功耗，延长设备的续航时间。
• 低差分非线性（DNL）：最大为0.4LSB，保证了转换的线性度和准确性，减少了量化误差。

2.2 灵活的接口与配置

• 逻辑I/O兼容性：支持+3V/+5V逻辑I/O，方便与不同逻辑电平的系统进行接口。
• 参考选项：提供内部/外部参考选择，用户可以根据实际需求灵活配置，在多通道应用或需要调整满量程范围的场景中具有很大优势。
• 可编程输入范围：输入范围可设置为1Vp-p或2Vp-p，能够适应不同幅度的输入信号。

2.3 多种输入模式

支持单端或差分模拟输入，用户可以根据具体应用选择合适的输入方式，以获得更好的性能。

三、电气特性

3.1 分辨率与温度范围

ADS828保证10位分辨率，工作温度范围为-40°C至+85°C，能够在较宽的温度环境下稳定工作。

3.2 输入特性

• 输入范围：标准单端输入范围为1.5V至3.5V，可选单端输入范围为2Vp-p或1Vp-p，差分输入范围也为2Vp-p。
• 输入阻抗：输入阻抗为1.25MΩ || 5pF，在不同的输入模式下都能保证良好的信号传输。
• 输入带宽：跟踪模式下-3dBFS输入带宽为300MHz，能够处理高频信号。

3.3 转换特性

• 采样率：最高采样率可达75M Samples/s，满足高速数据采集的需求。
• 数据延迟：数据延迟为5个时钟周期，这是流水线架构带来的固有延迟。

3.4 动态特性

• 差分线性误差：在1MHz和10MHz信号频率下，最大差分线性误差分别为±1.0LSB和±0.4LSB，保证了良好的线性度。
• 无杂散动态范围（SFDR）：在1MHz和10MHz信号频率下，SFDR分别为70dBFS和68dBFS，有效抑制了杂散信号。
• 信噪比（SNR）：在1MHz和10MHz信号频率下，SNR分别为58dB和55 - 57dB，能够提供高质量的信号转换。

四、引脚配置与功能

ADS828采用SSOP-28封装，各引脚具有不同的功能：

• 电源与地引脚：+Vs为+5V电源引脚，GND为接地引脚，为芯片提供稳定的电源供应。
• 数据输出引脚：Bit1 - Bit10为10位数据输出引脚，输出转换后的数字信号。
• 控制引脚：OE为输出使能引脚，PD为掉电控制引脚，CLK为转换时钟输入引脚，RSEL为输入范围选择引脚，INT/EXT为参考选择引脚。
• 参考引脚：REFT和REFB分别为顶部和底部参考引脚，为转换提供参考电压。

五、应用信息

5.1 工作原理

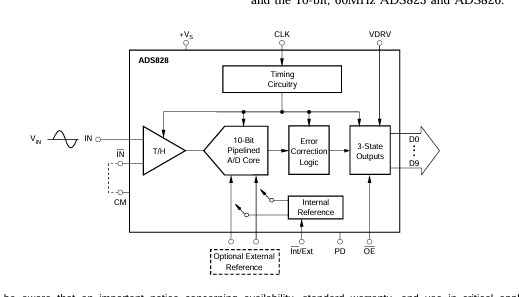

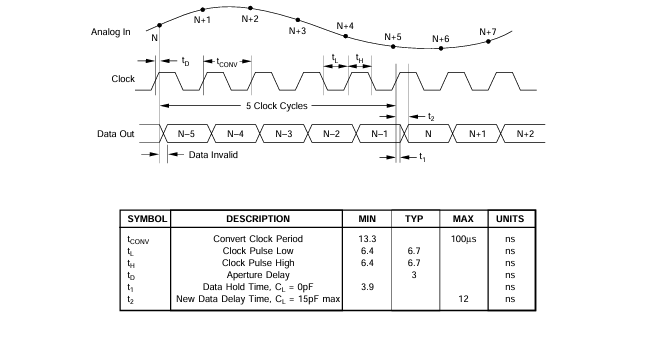

ADS828采用流水线式转换器架构，由9个内部级组成。每个级将数据输入到数字误差校正逻辑中，确保在10位级别上具有出色的差分线性度和无丢失码。输出数据在时钟上升沿变为有效，流水线架构导致数据延迟为5个时钟周期。

5.2 输入配置

• 交流耦合、单电源接口：这是ADS828的典型配置，输入跟踪保持器对模拟输入信号进行单端到差分转换。通过合理设置参考电压和偏置电路，可以实现良好的信号处理。
• 驱动模拟输入：ADS828在单端或差分模式下都能实现出色的交流性能。在放大器输出和ADS828输入之间添加一个小的串联电阻（$R_{S}$）可以改善性能，该电阻可以解耦放大器输出与容性负载，避免增益峰值，同时与10pF电容构成无源低通滤波器，提高SNR性能。
• 交流耦合、双电源接口：当选择的放大器采用双电源工作时，可以充分利用低失真运算放大器的优势，通过电容耦合将单端信号输入到ADS828，并使用两个电阻满足其共模要求。
• 直流耦合与电平转换：对于需要信号路径包含直流的应用，接口电路需要提供直流电平转换。可以使用双运算放大器实现信号的驱动和电平转换，同时通过调整电阻值来校正输入偏移。
• 单端到差分配置（变压器耦合）：如果需要将单端信号源转换为差分信号输入到ADS828，RF变压器是一个不错的选择。选择具有中心抽头的变压器，并通过交流接地中心抽头产生差分信号摆动，同时可以考虑使用升压变压器来提高信号放大倍数，减少失真。

5.3 参考操作

ADS828的内部参考电路包括带隙电压参考、顶部和底部参考驱动器以及电阻参考梯。通过设置RSEL引脚和INT/EXT引脚，可以选择输入范围和参考模式。在使用内部参考时，需要注意对参考引脚进行适当的旁路处理，以减少时钟馈通。此外，CM引脚提供的共模电压可以作为偏置电压，但需要注意不要过度加载该节点。

5.4 外部参考操作

在需要更高精度、更好的温度性能或更宽的满量程范围调整时，可以禁用内部参考，使用外部参考电压。外部参考的取值范围需要满足一定条件，即外部顶部参考$REFT{EXT}$在$(V{S}-1.25 ~V)$和(REFB +0.8V)之间，外部底部参考$REFB_{EXT}$在1.25V和(REFT – 0.8V)之间。

5.5 数字输入与输出

• 时钟输入要求：时钟抖动对高速、高分辨率ADC的SNR性能至关重要。ADS828在CLK输入的上升沿采样输入信号，因此该边沿应具有尽可能低的抖动。在欠采样应用中，更要特别注意时钟抖动的影响。时钟输入应被视为模拟输入，避免过冲或下冲，在高采样率下，时钟应具有50%的占空比和2ns或更短的上升和下降时间。使用3V逻辑电平驱动时钟输入可能会提高转换器的交流性能。
• 数字输出：ADS828的输出数据格式为正直偏移二进制码，可以通过反转MSB轻松转换为二进制补码。为了保证性能，应尽量降低数据线上的电容负载（≤15 pF），必要时可以使用外部缓冲器或锁存器来减少电容负载，并隔离数字噪声。

5.6 接地与去耦

在高频设计中，正确的接地和旁路、短引线长度以及使用接地平面非常重要。建议使用多层PCB板，以最小化接地阻抗，分离信号层和接地层。ADS828应被视为模拟组件，尽可能使用模拟电源供电，以减少数字噪声的干扰。所有接地引脚内部相连，应直接连接到模拟接地平面。同时，需要对所有电源和参考引脚进行充分的旁路处理，使用0.1µF陶瓷芯片电容和较大的双极电容（1µF至22µF）来降低阻抗。

六、总结

ADS828是一款性能卓越、功能丰富的模数转换器，具有高信噪比、低功耗、灵活的接口配置等优点。在实际应用中，我们需要根据具体的需求和场景，合理选择输入配置、参考模式和时钟信号，同时注意接地和去耦等问题，以充分发挥其性能优势。希望通过本文的介绍，能帮助各位工程师更好地了解和使用ADS828，在设计中取得更好的效果。你在使用ADS828的过程中遇到过哪些问题呢？欢迎在评论区分享交流。
