在电子工程师的日常设计工作中,选择一款合适的A/D转换器至关重要。今天,我们就来深入了解一下德州仪器(Texas Instruments)的ADS7861,这是一款高性能的双路12位A/D转换器,在众多领域都有着广泛的应用。
文件下载:ads7861.pdf

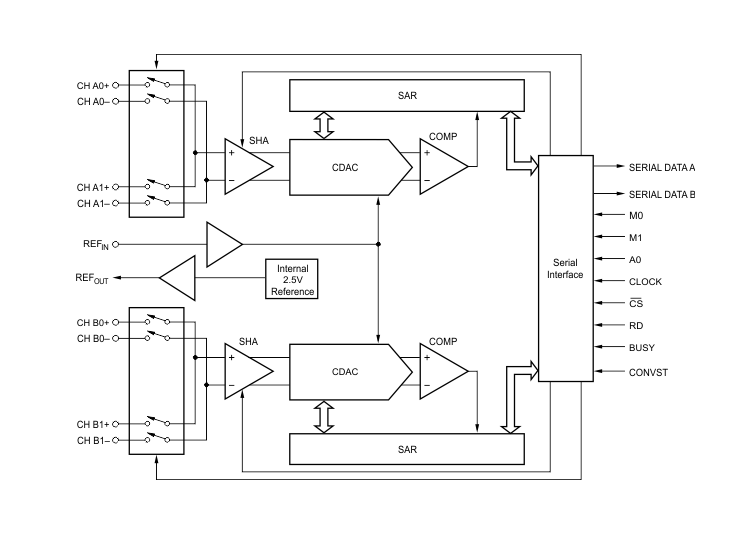

ADS7861是一款双路、12位、500kSPS的模拟 - 数字(A/D)转换器,采用单+5V电源供电,具有四个全差分输入通道,分为两对,可实现高速、同步信号采集。它的输入通道具有典型的80dB共模抑制比,在高噪声环境中表现出色。该转换器包含双路2µs逐次逼近型ADC、两个差分采样保持放大器、一个内部+2.5V参考电压源以及一个高速并行接口。
采样保持放大器使ADC能够将满量程幅度的输入正弦波精确转换为12位精度。即使在ADC以最大吞吐量500kSPS运行时,采样保持的输入带宽也大于ADC的奈奎斯特速率(奈奎斯特速率等于采样率的一半),典型小信号带宽为40MHz。此外,典型孔径延迟时间为3.5ns,重复孔径延迟值的平均偏差(孔径抖动)通常为50ps,能够准确捕获交流输入信号的相位信息。
ADS7861内部具有+2.5V参考电压源,通过REFIN和REFOUT引脚引出。正常工作时,REFOUT引脚应直接连接到REFIN引脚,以提供内部参考电压。同时,该转换器也支持使用1.2V至2.6V的外部参考电压,对应全量程范围为2.4V至5.2V。内部参考电压采用双缓冲设计,可有效隔离外部负载对参考电压的影响。
模拟输入为双极性全差分输入,可采用单端或差分驱动方式。在单端输入时,–IN输入保持在共模电压,+IN输入围绕该共模电压摆动;在差分输入时,输入幅度为+IN和–IN之间的差值。需要注意的是,驱动+IN和–IN输入的源输出阻抗应匹配,否则可能会导致偏移误差、增益误差和线性误差,且这些误差会随温度和输入电压变化。此外,模拟输入电流取决于采样率、输入电压和源阻抗等因素,在采样期间,电流用于对内部电容阵列充电,充电完成后输入电流为零。
ADS7861的操作可通过地址引脚M0、M1和A0配置为四种不同模式:
在实际设计中,CONVST引脚和RD引脚通常连接在一起,若有需要也可分开。串行输出引脚(A和B)上的数据在RD上升沿后的第三个SCLK上升沿后变得有效,数据输出格式可参考相关表格。

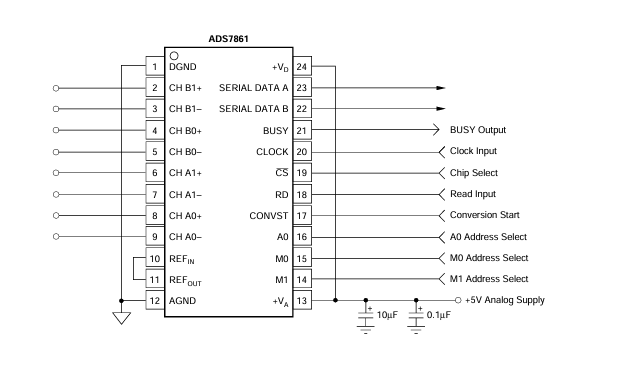

为了实现ADS7861的最佳性能,电路板的物理布局至关重要。由于基本SAR架构对电源、参考电压、接地连接和数字输入上的毛刺或突然变化较为敏感,因此在设计时应确保电源干净且经过良好的旁路处理。建议在靠近器件的位置放置0.1µF陶瓷旁路电容,并使用1µF至10µF的电容进行进一步滤波。同时,应将GND引脚连接到干净的接地点,避免与微控制器或数字信号处理器的接地端过于靠近。
ADS7861凭借其高性能和宽温度范围,适用于多种应用场景,如电机控制、多轴定位系统和三相电源控制等。在这些应用中,它能够准确地采集和转换模拟信号,为系统的稳定运行提供可靠的数据支持。
ADS7861是一款功能强大、性能卓越的12位A/D转换器,具有高速采样、高精度、低功耗和宽温度范围等优点。在设计过程中,我们需要充分考虑其技术细节,合理选择转换模式和控制方式,并注重电路板的布局设计,以确保其在实际应用中发挥最佳性能。希望本文能够为电子工程师们在使用ADS7861进行设计时提供一些有价值的参考。
你在使用ADS7861的过程中遇到过哪些问题呢?或者你对它的应用有什么独特的见解?欢迎在评论区留言分享!
