深入剖析ADS8320：16位高速微功耗模数转换器的卓越之选



在电子设计领域，模数转换器（ADC）是连接模拟世界与数字世界的关键桥梁。对于需要高精度、高速转换且对功耗有严格要求的应用场景，选择一款合适的ADC至关重要。今天，我们就来深入探讨德州仪器（TI）的ADS8320，一款16位、高速、2.7 - 5V微功耗采样模数转换器，看看它在实际应用中能为我们带来哪些惊喜。

文件下载：ads8320.pdf

一、ADS8320的特性亮点

1.1 高性能与低功耗兼得

ADS8320拥有100kHz的采样率，即使在全数据速率下运行，功耗也极低。在2.7V电源和100kHz采样率时，功耗仅为1.8mW；在10kHz采样率和2.7V电源时，功耗更是低至0.3mW。这种低功耗特性使得它在电池供电系统中表现出色，大大延长了设备的续航时间。

1.2 灵活的电源与接口设计

该转换器的电源电压范围为2.7 - 5.25V，能够适应不同的电源环境。同时，它采用同步串行（SPI/SSI兼容）接口，方便与微处理器和其他数字系统进行通信。此外，它还支持差分输入，参考电压可在500mV至VCC范围内任意设置，为设计提供了更大的灵活性。

1.3 小巧封装与引脚兼容

ADS8320采用8引脚VSSOP封装，体积小巧，适合对空间要求较高的应用。而且，它与ADS7816和ADS7822引脚兼容，方便用户进行升级和替换。

二、技术参数详解

2.1 绝对最大额定值

在使用ADS8320时，需要注意其绝对最大额定值，以确保设备的安全运行。例如，VCC的最大值为6V，模拟输入范围为 - 0.3V至VCC + 0.3V等。超出这些额定值可能会导致设备永久性损坏，因此在设计时必须严格遵守。

2.2 ESD评级

静电放电（ESD）是电子设备在生产、运输和使用过程中常见的问题。ADS8320的人体模型（HBM）ESD评级为±2000V，带电设备模型（CDM）ESD评级为±1000V，具有一定的ESD防护能力。但在实际操作中，仍需采取适当的ESD防护措施，如使用防静电手套、垫子等。

2.3 推荐工作条件

为了获得最佳性能，ADS8320有推荐的工作条件。例如，电源电压VCC的范围为2.7 - 5.25V，参考输入电压VREF为0.5V至VCC，工作温度范围为 - 40°C至85°C等。在设计时，应确保设备在这些条件下运行。

2.4 电气特性

ADS8320的电气特性包括分辨率、系统性能、动态特性等方面。它的分辨率为16位，在不同电源电压和工作条件下，具有不同的积分线性误差、偏移误差、增益误差等参数。例如，在VCC = 5V时，ADS8320E的积分线性误差为±0.008%至 + 0.018% FSR，偏移误差为±1至 + 2mV等。这些参数直接影响到转换器的转换精度，在设计时需要根据具体应用进行选择和优化。

三、工作原理与功能模块

3.1 架构与工作流程

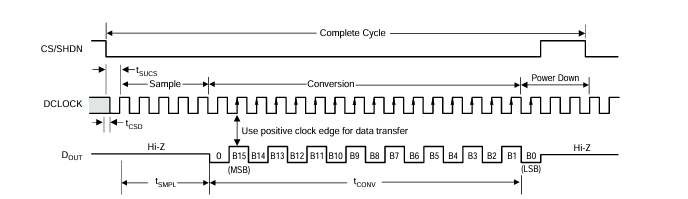

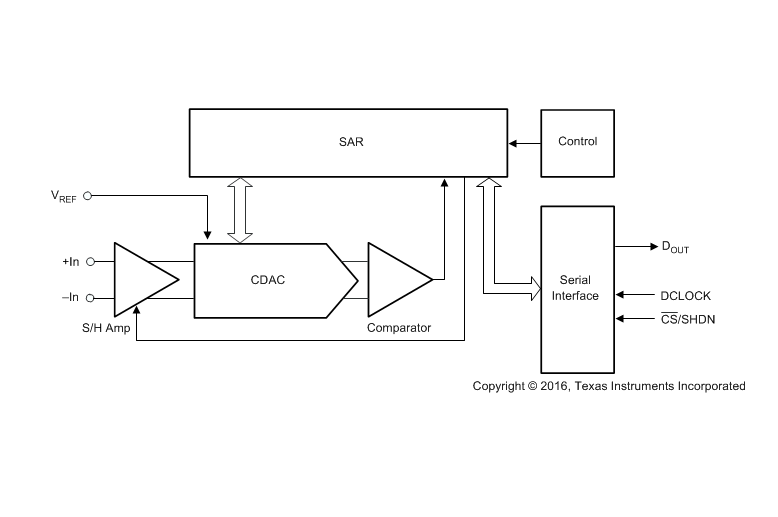

ADS8320是一款经典的逐次逼近寄存器（SAR）模数转换器，基于电容重新分配架构，本身包含采样和保持功能。它通过外部参考电压设置模拟输入范围，外部时钟控制转换速度。当转换启动时，内部电容阵列对差分输入信号进行采样，然后通过逐次逼近的方式将模拟信号转换为数字信号，并通过DCLOCK输入将数字结果串行输出。

3.2 模拟输入特性

+In和 - In输入引脚允许差分输入信号。 - In输入的范围有限，在使用2.7V电源时为 - 0.1V至0.5V，因此差分输入主要用于抑制两个输入共有的小信号。在设计时，需要注意模拟输入的绝对电压范围，以保持转换器的线性度。同时，输入信号源应能够在4.5个时钟周期内将输入电容（45pF）充电到16位的稳定水平。

3.3 参考输入影响

外部参考电压决定了模拟输入范围。随着参考电压的降低，每个数字输出代码的模拟电压权重减小，即LSB尺寸减小。这会导致转换器固有的偏移和增益误差在LSB尺寸上显得更大，同时内部噪声也会相对增加。因此，在使用较低参考电压时，需要特别注意提供干净的布局、低噪声的参考和输入信号。

3.4 噪声与平均处理

ADS8320本身的噪声极低，但为了进一步降低噪声影响，可以采用平均处理的方法。通过对转换结果进行平均，可以将转换噪声降低1/√n（n为平均次数）。例如，平均四次转换结果可以将转换噪声降低到±0.25 LSB。不过，平均处理仅适用于接近DC的输入信号，对于AC信号，可以使用数字滤波器进行低通滤波和抽取。

四、典型应用案例

4.1 通用传感器IF SAR Booster Pack

该应用电路专为低输出电压范围和高输出阻抗的传感器设计，如热堆、红外温度计、热电偶放大器等。ADS8320因其16位分辨率、100kHz的最大吞吐量和低输入参考噪声等特性被选中。在设计中，使用REF5030提供稳定的3V参考电压，LMP7716作为输入放大器，同时在ADC输入和输入放大器之间放置低通滤波器，以确保信号的稳定和准确采集。

4.2 无线电机监测（WMM）

此应用旨在监测电机和机器的健康状况，以准确预测和安排维护或更换，同时降低工业生产中的成本和停机时间。使用压电振动传感器监测机器振动，ADS8320作为16位精密SAR ADC进行信号采集。由于压电传感器输出阻抗高，需要精心设计模拟前端（AFE）电路，以降低噪声、提高系统灵敏度，并确保在采集时间内信号能够稳定驱动ADS8320。

五、设计注意事项

5.1 电源供应

ADS8320的电源电压范围为2.0 - 5.25V，但规格保证在2.7 - 5.25V范围内。电源必须稳定且经过良好的旁路处理，建议在电源引脚附近放置陶瓷去耦电容，同时可以使用1 - 10µF电容和5 - 10Ω串联电阻对噪声电源进行低通滤波。

5.2 布局设计

为了获得最佳性能，ADS8320的物理布局需要特别注意。建议使用至少四层的印刷电路板（PCB），将关键组件放在顶层。模拟输入信号和参考输入信号应远离噪声源，避免数字线与模拟信号路径交叉。同时，在电源引脚和参考引脚附近放置合适的去耦电容，并确保电容与引脚之间的电感尽可能小。

5.3 功耗优化

ADS8320的功耗与转换速率成正比，因此可以通过降低转换速率来降低功耗。此外，在转换完成后或CS引脚为高电平时，转换器进入掉电模式，此时功耗极低。还可以采用短循环转换的方法，即在不需要完整16位转换结果时，提前终止转换，以进一步降低功耗。

六、总结

ADS8320作为一款高性能、低功耗的16位模数转换器，在电池供电系统、远程数据采集、工业控制等领域具有广泛的应用前景。通过深入了解其特性、技术参数、工作原理和设计注意事项，电子工程师们可以更好地发挥其优势，设计出更加优秀的电子产品。在实际应用中，我们还需要根据具体需求进行合理的选择和优化，以确保系统的性能和稳定性。你在使用ADS8320或其他类似ADC时遇到过哪些问题？又是如何解决的呢？欢迎在评论区分享你的经验和见解。
