交流 vs 直流电能表：采样频率 / 间隔差异及技术原理

引  言

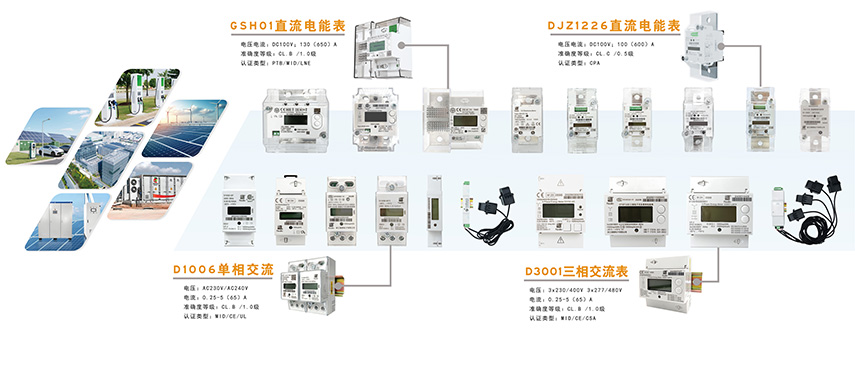

电能表的核心功能是精准计量电路消耗的电能，其计量逻辑的基础是 “功率计算 + 时间积分”。

这一系列计算的精度，完全依赖于电压和电流信号采集的准确性 —— 采样频率（即采样间隔的倒数）作为电能表的核心技术参数，直接决定了信号捕捉的精细度。可以说，采样频率是保障电能计量精度、稳定性的 “底层基石”。本文将聚焦交流与直流电能表的电压、电流采样频率及间隔特性，深入解析其取值范围、决定因素及与计量精度的关联。

一、交流电能表采样频率

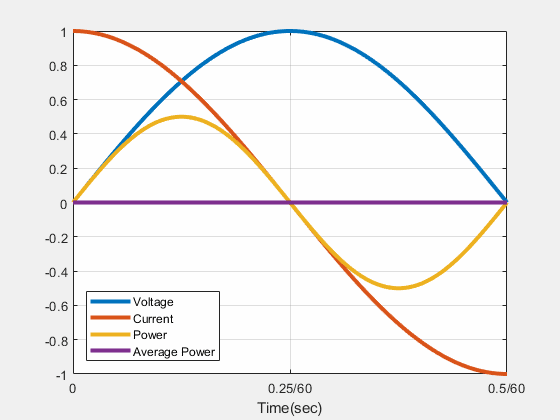

▍对于交流电路，因电压与电流存在相位差（φ），需先分离同相位的有功分量，通过 P=UIcosφ 计算有功功率，再经积分得到有功电能（无功功率与电能同理推导）。

交流电路中，足够高的采样频率能完整还原电压电流的周期性波形，确保相位差计算无偏差。

1. 基本采样原理与频率范围

交流电能表采样频率主要取决于每周期采样点数和电网频率：

•标准电网频率：50Hz（中国）或 60Hz（部分国家），周期 T=1/f=20ms (50Hz) 或 16.7ms (60Hz)

•每周期采样点数：根据精度等级不同，通常在20~200 点 / 周期范围内。

▼典型采样频率计算示例：

  每周期 20 点：f_s = 20 点 / 0.02s =1kHz（间隔 1ms）

  每周期200 点：f_s = 200 点 / 0.02s =10kHz（间隔 0.1ms）

  高精度标准表：每周期 1024 点，f_s =51.2kHz（间隔 19.5μs）

2. 不同精度等级的采样要求

电能表精度等级	典型采样频率范围	每周期采样点数	应用场景
0.01~0.1 级 (标准表)	10kHz~50kHz	200~1000+	计量标准、实验室
0.2S/0.5S 级 (高精度)	3kHz~10kHz	60~200	工业、商业高压计量
1~2 级 (普通精度)	1kHz~3kHz	20~60	住宅、一般工商业

3. 采样频率选择的技术原因

  •满足奈奎斯特采样定理：采样频率必须≥2 倍信号最高频率（电网基波 50/60Hz + 谐波）

  •精确捕捉电压电流相位差：决定有功 / 无功功率计算精度（P=UIcosφ，Q=UIsinφ）

  •支持谐波分析：现代电能表需测量 31 次以上谐波，要求更高采样率。

二直流电能表采样频率

▍对于直流电路，功率直接通过采集到的电压（U）与电流（I）瞬时值相乘得到（P=UI），电能则是功率对时间的积分（W=∫Pdt）；

直流电路中，合理的采样频率可有效滤除纹波干扰，精准跟踪负载变化。

1. 采样特点与频率范围

 •无周期性信号：直流表采样频率主要取决于信号稳定性和测量精度要求

 •典型采样频率：1kHz~10kHz，采样间隔1ms~100μs

 •特殊应用：高精度直流标准表可达100kHz以上。

2. 应用场景差异

应用场景	采样频率范围	特点说明
普通直流负载 (如电池)	1kHz~5kHz	关注平均功率，采样间隔 1ms~500μs

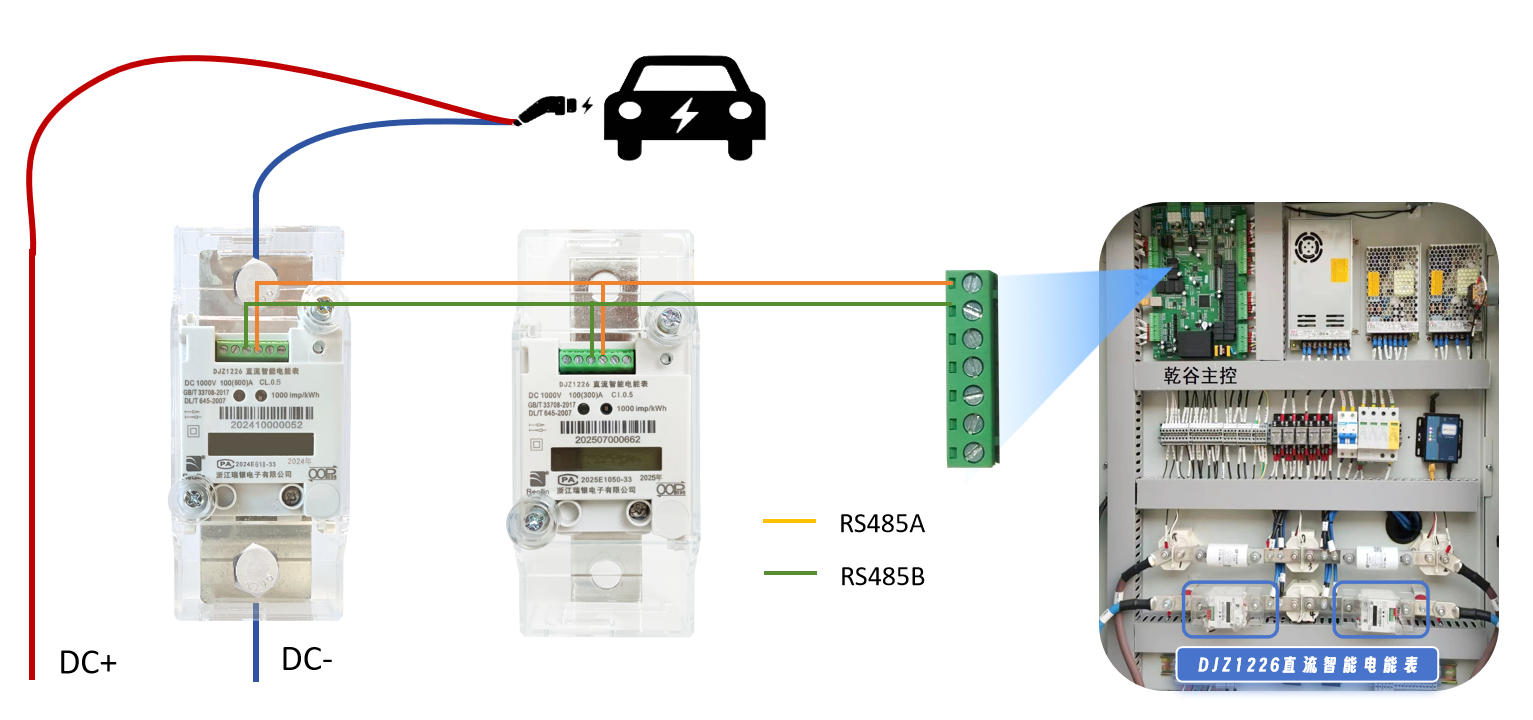

电动汽车充电	5kHz~10kHz	需快速捕捉功率变化，间隔 100μs~200μs
直流电网 / 高压直流	10kHz+	监测纹波、保护动作，间隔 < 100μs
高精度计量 (标准表)	可达 100kHz	满足 0.01~0.05 级精度要求

3. 直流表与交流表采样差异的本质原因

 •交流表：需同步捕捉电压电流波形，精确计算相位差，采样频率与电网频率严格同步。

 •直流表：主要测量平均值，采样频率只需满足信号纹波频率的奈奎斯特条件（通常 10 倍以上纹波频率）。

三采样频率与功率计算的关系

1. 交流电能表功率计算流程

电压u(t)、电流i(t) → 高速采样(μs~ms级) → AD转换 → 数字信号处理

→计算有功功率P=u(t)×i(t)cosφ(同相分量)

→计算无功功率Q=u(t)×i(t)sinφ(正交分量)

→积分得电能W=∫Pdt，WQ=∫Qdt

关键：采样频率必须足够高，确保在一个基波周期内捕捉到电压电流的完整相位关系

2. 采样间隔与精度关系

误差来源：采样间隔过大→波形离散化误差→相位计算偏差→功率误差

经验法则

• 0.5 级电能表：采样间隔≤1ms（1kHz）

• 0.2S 级电能表：采样间隔≤500μs（2kHz）

• 0.05 级标准表：采样间隔≤100μs（10kHz）

四、总结对比表

参数	交流电能表	直流电能表
采样频率范围	1kHz~50kHz	1kHz~10kHz (标准)，可达 100kHz (高精度)
采样间隔	20μs~1ms	100μs~1ms
决定因素	电网频率 (50/60Hz) 和精度等级	信号特性 (纹波) 和精度要求
典型值	2.4kHz (每周期 48 点)	5kHz
同步方式	与电网频率同步	异步，取决于内部时钟

为何采样频率如此之高？

交流表：每个 50Hz 周期仅 20ms，需在极短时间内完成多次采样，捕捉电压电流波形细节，计算精确相位差。

直流表：虽然无周期性，但需捕捉电流电压变化 (如负载切换)，并滤除纹波干扰。

总  结

 交流电能表采样频率通常在 1kHz~50kHz 之间 (间隔 1ms~20μs)，与电网频率同步。

 直流电能表采样频率一般在 1kHz~10kHz (间隔 1ms~100μs)，主要取决于精度和信号特性。

 两种表计的采样频率都远高于功率显示更新频率 (通常 1~10 次 / 秒)，确保瞬时功率计算精度和电能累计准确性。
