HT4066过压保护IC：低电压系统的可靠“安全卫士”

      在GPS、智能手机、充电宝等众多低电压工作的电子设备中，电压异常波动往往是导致器件损坏、数据丢失的“隐形杀手”，而HT4066过压保护IC正是为抵御这类风险而生的专业“安全卫士”。作为一款集成高性能组件的保护器件，它凭借内置的大电流MOS管和精准的保护机制，为各类低电压系统构筑起坚实的电压防护屏障。

       HT4066的核心竞争力源于其高度集成的硬件设计，其中最关键的便是内置的125mΩ（典型值）大电流MOS管。这一组件不仅确保了器件在正常工作时能稳定导通电流，减少能量损耗，更成为实现保护功能的核心执行单元。其保护范围覆盖3V至36V的输入电压区间，尤其针对低电压工作系统的特性，可提供最高+36VDC的过压防护，完美适配多数便携式电子设备的电压需求。

      作为过压保护IC，HT4066的核心工作逻辑清晰且高效：当输入端（VIN）的电压超过预设的过压保护（OVP）值时，器件会迅速触发保护机制，立即关闭内置的MOS管。这一动作能直接切断VIN到输出端（VOUT）的电压通路，让后端负载彻底脱离过压环境，从根本上避免过压对负载造成的烧毁、性能衰减等损害。

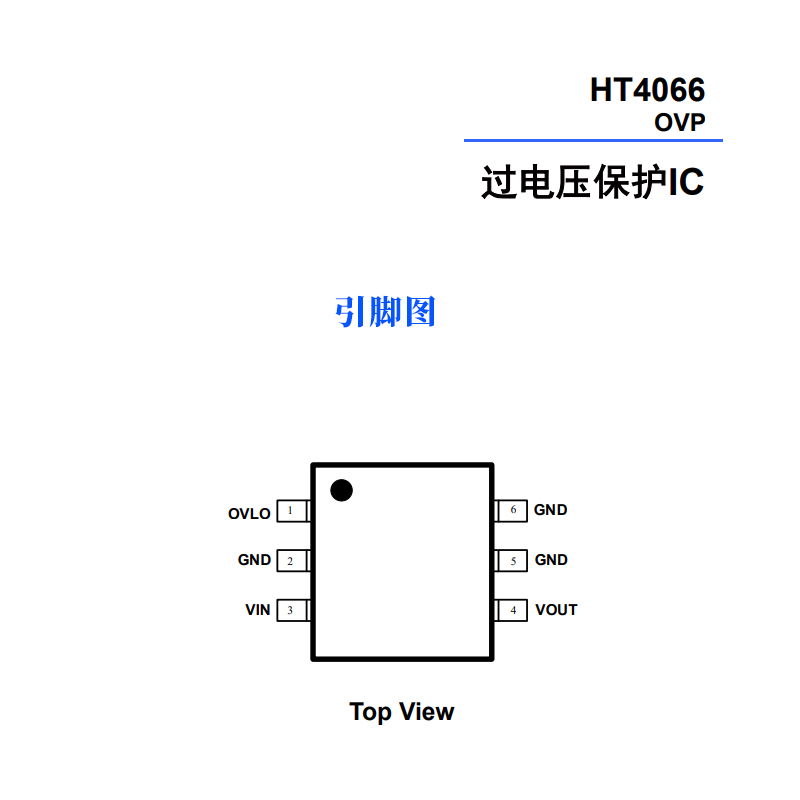

      为适配不同场景的保护需求，HT4066设计了灵活的过压保护值设置方式，兼顾固定值与可调值两种模式。当器件的OVLO引脚直接接地时，系统会自动启用固定的5.85V（典型值）过压保护值，这种方式无需额外外接元件，简化了电路设计，适合对保护电压有固定要求的场景；若将OVLO引脚外接分压电阻，则可在4V至10V的范围内灵活设定过压保护值，让器件能根据具体负载的耐压特性精准匹配保护参数，大幅提升了应用的灵活性。

      除了核心的过压保护功能，HT4066还具备欠压保护和过温关断保护两大辅助保护机制，形成“三重防护”体系。欠压保护能在输入电压低于正常工作阈值时触发，防止负载在低电压下异常工作；而当器件的结温超过最大限值时，过温关断功能会立即启动，关闭器件运行，避免高温导致器件本身损坏或引发安全隐患。与此同时，其保护响应速度堪称迅猛，过压保护的响应时间仅为60ns，能在电压异常的瞬间完成保护动作，不给过压损伤留任何时间窗口；而10ms（典型值）的开启延时时间，则能有效避免上电瞬间的电压冲击对系统造成的干扰。

      在封装与环境适应性方面，HT4066采用了小巧的SOT23-6封装，这种封装体积小、占位空间少，非常适合如今追求轻薄化设计的便携式电子设备；其工作环境温度范围覆盖-40℃至+85℃，无论是寒冷的户外环境还是设备内部的发热场景，都能稳定发挥保护性能，展现出极强的环境耐受性。

       凭借全面的保护功能、灵活的参数设置和出色的环境适应性，HT4066已广泛应用于各类电子设备中，包括GPS导航设备、TWS耳机与音箱、智能手机、数字摄像机、平板及MID设备，同时也适配充电宝、外接硬盘等外围设备。这些场景中，HT4066都在默默充当“安全卫士”的角色，用精准高效的保护机制保障设备稳定运行。从核心的过压防护到多重辅助保护，从灵活的参数配置到小巧耐用的封装，HT4066以全方位的性能优势，成为低电压系统不可或缺的保护器件。
