详解NMOS晶体管的工作过程

描述

文章来源:半导体与物理

原文作者:jjfly686

在每一颗芯片的内部,数十亿个晶体管如同高速开合的微型水闸,构成数字世界的最小逻辑单元。以NMOS为例,我们将揭开它如何依靠电场控制电子流动,在“关断”与“导通”之间瞬间切换,并以此写下计算的语言。

在芯片世界的心脏——中央处理器里,数十亿个微小的“开关”正以每秒数十亿次的速度开合,执行着复杂的计算。其中最重要的一种开关,就是金属-氧化物-半导体场效应晶体管。今天,我们就以NMOS为例,揭开它如何像一道精密的“水闸”一样,通过电压控制电流通断的秘密。

芯片

NMOS的“三明治”与“水渠”

想象一个微缩的“三明治”和一道“水渠”:基底是一块特殊的P型硅“土地”,本身富含带正电的“空穴”;源极与漏极是土地上两个充满自由电子的N型“水池”;栅极是横跨上方的“控制闸门”,由金属和一层极薄的绝缘二氧化硅构成;沟道则是源漏之间土地表层的狭窄“水渠”。

这个结构的核心在于:通过改变“闸门”(栅极)上的电压,来控制“水渠”(沟道)的导电性,从而决定两个“水池”之间是否能有电流通过。

芯片

状态一:累积态

闸门关闭,水渠干涸(完全关闭)

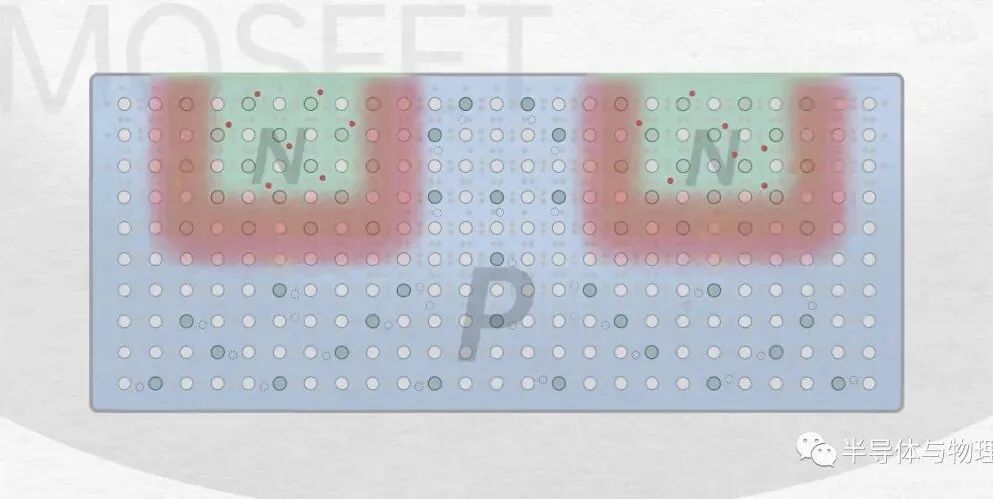

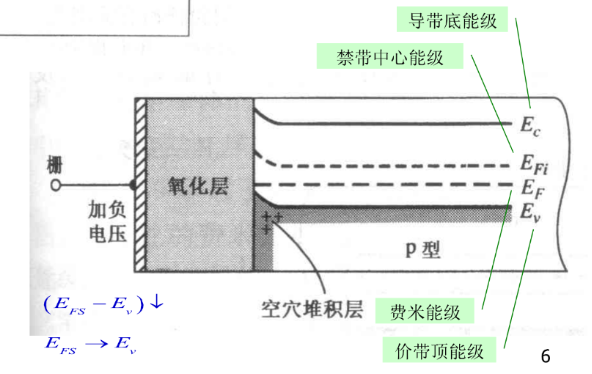

当栅极没有加电压或加负电压时,栅极的负电压像一台“吸尘器”,将“土地”表层本来就稀少的自由电子排斥走,同时吸引更多的带正电“空穴”聚集到表面。源极和漏极两个“电子水池”之间,被一段充满正电荷、几乎没有自由电子的“土地”完全隔开。电子无法通过,晶体管处于可靠的“关断”状态。

芯片

状态二:耗尽态

闸门微启,抽干水分(临界状态)

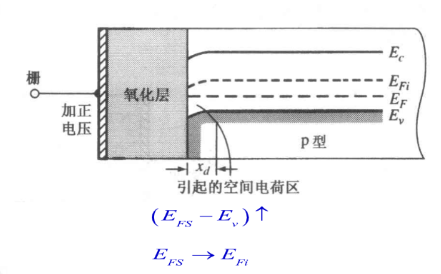

当栅极开始施加一个较小的正电压但未达到阈值时,栅极的正电压开始像“抽水泵”一样工作,将“土地”表层的正电荷“空穴”逐渐排斥走,形成一层几乎没有可移动电荷的耗尽层。两个电子水池之间仍然被这个绝缘层阻挡,电流依然无法形成。此时晶体管处于开启的边缘,是从关到开的临界点。

芯片

状态三:反型态

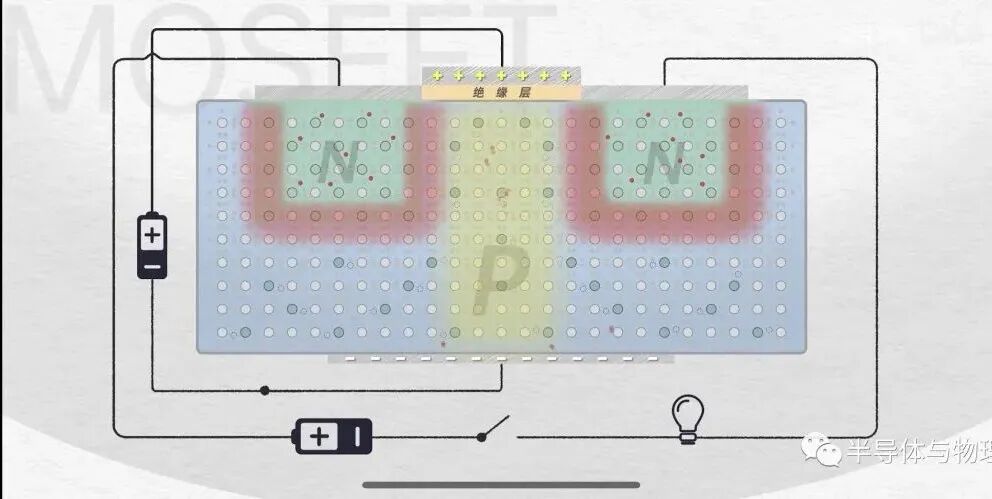

闸门全开,水渠通流(强导通)

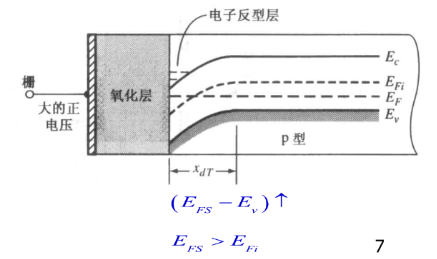

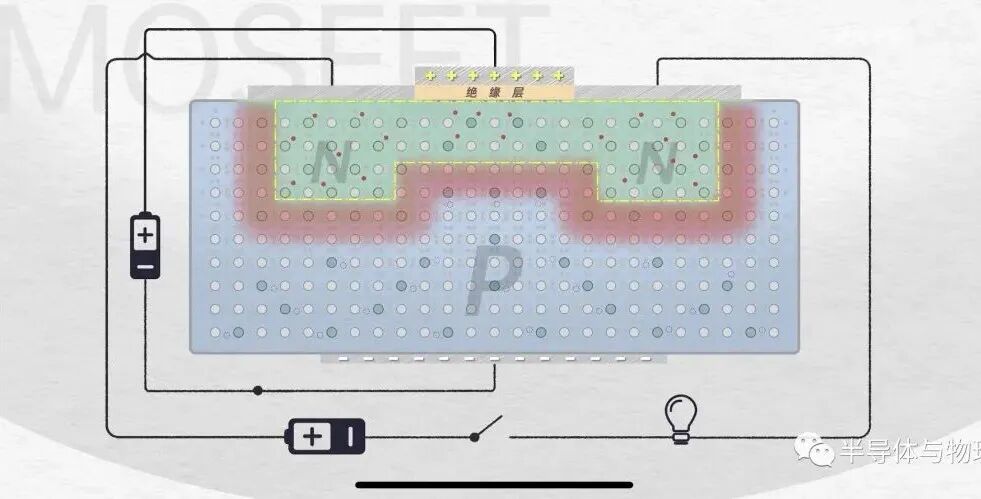

当栅极电压超过关键值——阈值电压时,强大的栅极正电压成为“强力磁铁”,开始从源极和漏极的“电子水池”中,强力吸引大量的自由电子到沟道表面,其浓度甚至超过了原来的正电荷“空穴”。原本是P型的硅表面,反转为富含自由电子的N型层,形成一条导电沟道,将源极和漏极连通。此时在源漏之间加上电压,电子就能沿着这条“反型”沟道顺畅流动,晶体管进入完全导通状态。

芯片



芯片

一个NMOS晶体管的工作过程完美诠释了“场效应”的精髓:用一个绝缘栅极上的电场,去间接地控制半导体沟道的导电类型和电流大小。

当栅压为负时,表面累积空穴,器件关断;当栅压为正但不足时,表面耗尽,依然绝缘;当栅压超过阈值时,表面反型,形成电子沟道,器件导通。正是这数十亿个微小的晶体管,以纳秒级的速度在“开”与“关”的状态间切换,用“0”和“1”的基本语言,构建了我们整个数字世界。从手机触屏响应到超级计算机的复杂模拟,其最底层的物理基石,都始于这一道精巧电压控制之下,电子之河的“干涸”与“涌流”。
