从直接接入到互感器配合：三相电能表最大功率分级与场景适配解析

三相交流电能表是电力计量体系的重要设备，其测量功率的上限并非固定值，而是由接入方式直接决定。直接接入式、外接电流互感器（CT）式、电压互感器（VT）+ 电流互感器（CT）组合式三种主流类型，因结构设计、适配电压等级及负载特性不同，形成了差异化的最大功率范围和应用场景。

本文将从原理、计算逻辑、量程上限及场景适配四个维度，全面拆解各类电能表的核心特性。

一、直接接入式三相交流电能表：低压小功率场景的 “标配”

1. 接入原理与功率计算逻辑

直接接入式电能表无需额外互感器，电流直接通过表内电流线圈，电压直接接入表内电压线圈，适用于低压配电系统（比如额定电压 380V）。其最大功率由自身额定电流决定，核心计算公式为：

 ▶ Pₘₐₓ = √3 × Uₙ × Iₙₘₐₓ × cosφ

其中：Uₙ=380V（低压系统额定线电压），Iₙₘₐₓ为电能表最大额定电流，cosφ 为功率因数（工业负载通常取 0.8，纯电阻负载取 1）。

2. 最大功率上限

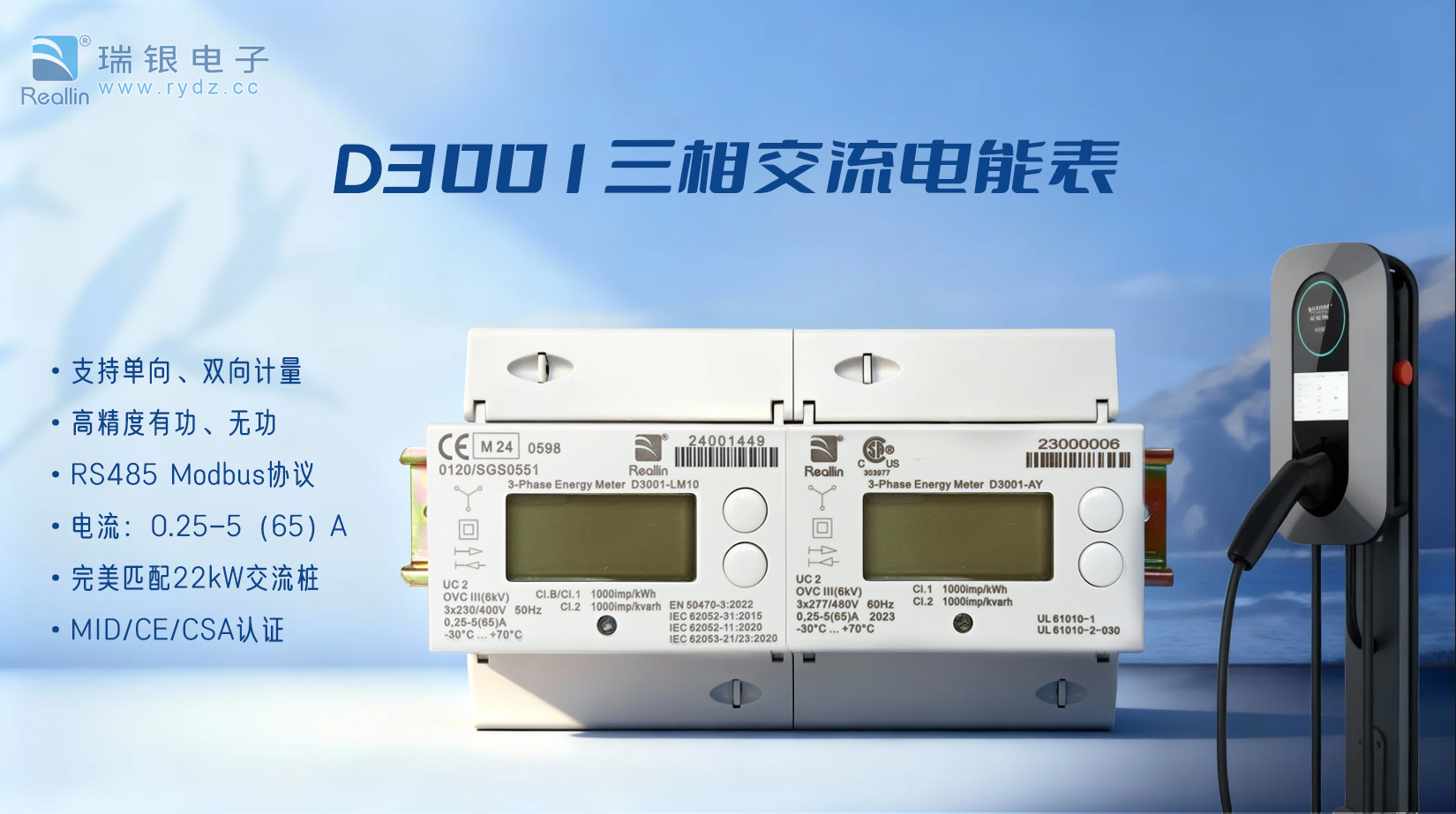

以瑞银直接接入式三相交流电能表举例（适用于三相交流充电桩等场景），其最大额定电流常见规格为 0.25-5 (65) A（括号内为最大允许电流），以电压380V为例，结合公式计算：

当 cosφ=0.8 时，Pₘₐₓ=√3×380V×65A×0.8≈34.45kW；

当 cosφ=1 时，Pₘₐₓ=√3×380V×65A×1≈42.9kW。

少数厂家会推出最大允许电流 120A 的产品，对应的最大功率约 79kW，但主流产品的最大支持功率集中在20-70kW区间。

3. 适用场景

因无需互感器、安装简便、成本较低，且量程适配小功率负载，直接接入式电能表主要用于：

居民小区三相入户计量（如别墅、联排住宅）；

小型商铺、便利店等商业小负载；

实验室、小型车间的低压小功率设备（如小型机床、通风设备）；

办公楼局部低压配电支路计量。

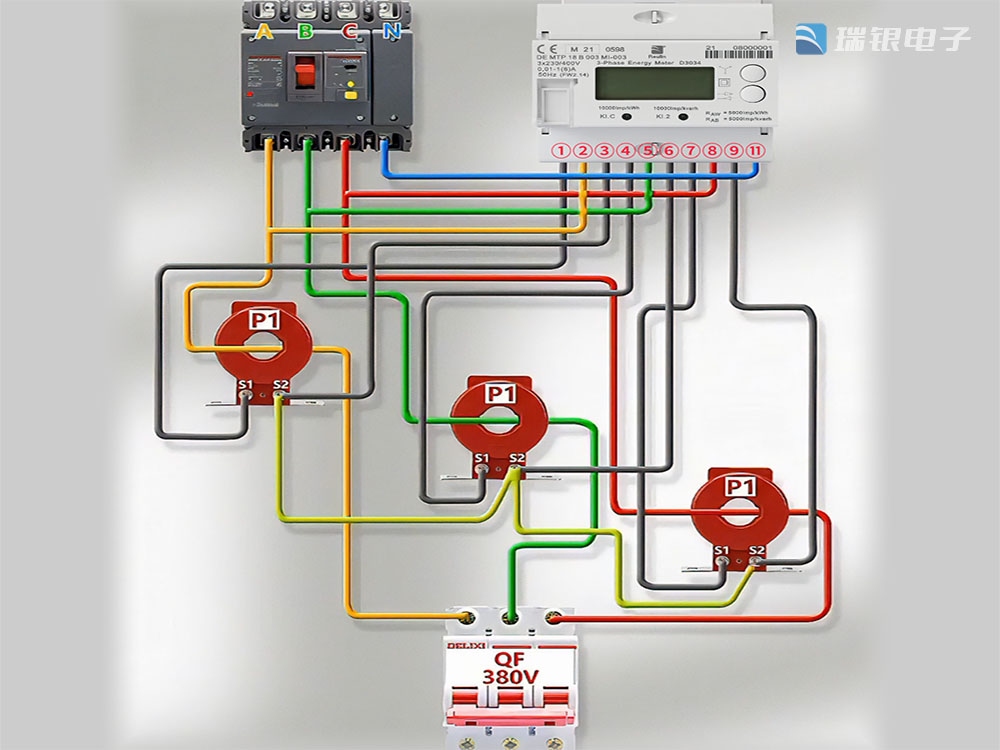

二、外接电流互感器（CT）式三相交流电能表：中大功率场景的 “主力”

1. 接入原理与功率计算逻辑

此类电能表的核心设计是 “小电流计量 + 大电流扩展”：电能表自身额定电流仅为 0.01-0.05（6）A/1 (6) A（瑞银规格），实际测量的电流由外接 CT 的一次电流决定。CT 的作用是将线路中的大电流按固定变比转换为小电流（如 5A）输入电能表，因此最大功率上限取决于 CT 的一次电流规格，计算公式为：

 ▶ Pₘₐₓ = √3 × Uₙ × I₁ × cosφ

其中：Uₙ=380V（低压 / 中压低压侧），I₁为 CT 一次侧最大额定电流，cosφ 取 0.8-1。

2. 最大功率上限

CT 的一次电流规格覆盖范围极广，从 50A 到 3000A 不等，对应最大功率呈阶梯式提升：

小型 CT（50/5A）：I₁=50A，Pₘₐₓ≈26.5kW；

中型 CT（200/5A）：I₁=200A，Pₘₐₓ≈106kW；

大型 CT（1000/5A）：I₁=1000A，Pₘₐₓ≈530kW；

超大 CT（3000/5A）：I₁=3000A，Pₘₐₓ≈1590kW（1.59MW）。

理论上，只要 CT 规格匹配，此类电能表可支持20kW-2MW的中大功率测量，是工业场景的主流选择。

3. 适用场景

通过 CT 扩展量程后，电能表可适配中压低压侧、低压大功率负载，主要应用于：

中小型工厂车间（如机械加工、纺织、电子制造）；

商业综合体、写字楼的总配电计量；

大型商超、酒店的中央空调、电梯等大功率设备支路；

乡镇变电站、工业园区低压配电系统。

三、电压互感器（VT）+ 电流互感器（CT）组合式三相交流电能表：高压超大功率场景的 “专属”

1. 接入原理与功率计算逻辑

此类电能表专为高压配电系统（10kV、35kV、110kV 等）设计，需同时通过 VT 和 CT 分别将高压、大电流转换为电能表可承受的标准值（电压 100V、电流 5A）。最大功率由系统额定电压和 CT 一次电流共同决定，计算公式为：

 ▶ Pₘₐₓ = √3 × Uₛ × I₁ × cosφ

其中：Uₛ为高压系统额定线电压，I₁为 CT 一次侧最大额定电流，cosφ 取 0.8-1。

2. 最大功率上限

高压系统的电压等级和 CT 规格决定了其超大量程：

10kV 系统 + CT 600/5A：Pₘₐₓ=√3×10kV×600A×0.8≈8.3MW；

35kV 系统 + CT 1000/5A：Pₘₐₓ=√3×35kV×1000A×0.8≈48.5MW；

110kV 系统 + CT 3000/5A：Pₘₐₓ=√3×110kV×3000A×0.8≈474MW。

实际应用中，此类电能表的最大支持功率可从5MW 延伸至 500MW 以上，完全覆盖高压大功率计量需求。

3. 适用场景

作为高压配电系统的核心计量设备，其应用场景高度集中在：

大型发电厂、水电站的上网电量计量；

区域变电站、高压配电网主干线计量；

钢铁、化工、有色金属等重工业高压生产线；

新能源电站（风电、光伏）的高压侧输出计量。

总结：三类电能表的核心差异与选型关键

接入方式	最大支持功率范围	核心适配场景	选型关键
直接接入式	20-70kW	低压小负载（居民、小商业、实验室）	匹配负载额定电流，无需额外设备
外接 CT 式	50kW-2MW	低压 / 中压低压侧中大功率（工厂、商业综合体）	按负载电流选择 CT 变比
VT+CT 组合式	5MW-500MW+	高压超大功率（电厂、变电站、重工业）	匹配系统电压和 CT 变比，满足高压绝缘要求

简言之，直接接入式胜在便捷经济，外接 CT 式赢在量程灵活，VT+CT 组合式强在高压大功率适配。

选型时需先明确供电电压等级和负载功率，再结合安装条件、计量精度要求，才能实现精准匹配。
