模拟量通道为什么老是烧？工程师最容易忽略的 7 大致命接线问题

很多工程师都有过这种经历：模拟量通道不是飘，就是烧；不是数值乱跳，就是测一段时间后直接挂掉。

远程 IO 模拟量采集看起来简单：4–20mA、0–10V、0–5V，大不了再加个 NTC/PT100。但真到现场，它坏起来比你想象的频繁得多。

绝大部分问题不是 IO 本身不行，而是“使用方式”出了问题。下面这几个点，命中任意一个，通道都可能被你“悄悄烧掉”。

1）24V 插反或接到信号线（最常见的致命原因）

真实现场里见过太多：设备调试赶时间，随手把 24V 电源“误接”到 AI 通道的正极。

模拟量输入一般只能承受几十伏耐压，被你喂 24V 直流，直接烧。

尤其是 0-10V 输入，对高压异常敏感。

解决办法：

必须做接线隔离区

24V 和信号线分色

施工人员加培训

IO 模块加前端 TVS + 保险丝保护（最好有）

2）现场强干扰，信号线走电源线旁边

模拟量信号线走得太随意： 和动力线并行 和变频器、电机线在同一桥架距离太近 没有屏蔽层接地

症状非常明显：

数值乱跳

波动大

电流回路不稳定

最严重会让通道长期受高压尖峰冲击 → 老化 → 击穿

解决办法：

信号线和动力线分开走

必须使用屏蔽双绞线

屏蔽层单端接地

远程 IO 外壳必须接地

3）传感器供电不正确，导致 IO 长期处于“非正常电流”

比如：

传感器 2 线制，但实际按 3 线制接

传感器供电不稳

电源杂波大

多个传感器共地不一致

长期电流偏置 = 通道被慢慢搞死。

4）回路没有完整闭合（尤其是 4–20mA）

很多人忽略一个事实：

4–20mA 是一个完整回路，不闭合就会乱套。

常见错误：

地线乱接

IO 公共端接错

传感器地与 IO 地没有统一

回路中间插入不该有的设备

导致：

电流通道长期“过载”

传感器和 IO 拼命工作

最终烧掉某一段

5）雷击 & 强浪涌（储能/户外特别常见）

储能舱、逆变器区、光伏现场、户外箱变，这些地方浪涌极多：

雷击电磁脉冲

开关电源冲击

强感性负载吸合/断开

如果 IO 没有加浪涌保护，很容易被一次电弧 + 一次尖峰带走。

解决办法：

信号线前端加 SPD/浪涌保护器

IO 外壳良好接地

电源加 TVS / 压敏

模块加金属接地板

6）错误的“公共地”连接方式（90% 的人忽略）

模拟量最怕“地乱”：

多设备各自接地

局部电位不同

屏蔽线接成“多点接地”

传感器地、电源地、IO 地不统一

结果：从 IO 通道看过去，就是几十毫伏甚至几百毫伏的“幽灵电压”，时间久了会击穿输入前端。

解决办法：

所有模拟量统一接地

屏蔽层单点接地

板卡金属外壳务必接地

7）把“数字量传感器”当成模拟量接（真实事故现场出现过）

例如：

接近开关 0/24V

霍尔元件脉冲输出

PWM 输出的风速仪

都被硬生生接到 AI 模块。这种错误接线就是“烧通道典型案例”。

有没有一款真的抗造、抗雷、抗电涌、不挑现场的远程 I/O？

有，就是钡铼技术的 IOy 系列。

我们自己在储能、电力、光伏、地铁、风电等高干扰现场跑了无数项目，总结一句话：

IOy 系列不是那种“实验室产品”，而是为恶劣工业环境专门做出来的。

为什么它更耐用？理由很简单：

① 全通道隔离设计，不怕乱地、不怕环路、不怕误接

AI、AO、DI、DO、RTD、TC 全系列模块都做了 2KVrms 的隔离保护。这种隔离能让很多“接线小事故”变成可承受的瞬态，而不是直接烧通道。

8f624dec-adea-4c1c-8946-8dc1854…

② EMC 做到 IEC61000-4 系列 III 级，抗干扰能力远超普通 IO

ESD ±6kV（接触），±8kV（空气）

EFT 1kV

Surge 共模 4kV / 差模 2kV这些等级都是真实测试通过，而不是样子货。

8f624dec-adea-4c1c-8946-8dc1854…

换句话说：遇到浪涌、电弧、雷击、电机启动，你的现场可能乱了，但 IOy 模块不会乱。

③ -40℃～85℃ 工业级温度，北方冬天和逆变器旁边都能跑

IOy 系列通过高低温启动测试：

-40℃ 冷启动

+85℃ 高温运行

储能舱里的高温、风电塔底的低温，都压不倒它。

④ 看门狗 + 工业级 Linux 内核，长时间运行不死机

长期运行不当机，是最影响现场体验的能力。IOy 内置 独立硬件看门狗，不是软件假看门狗。

8f624dec-adea-4c1c-8946-8dc1854…

这意味着：断网、掉电、设备卡住，都能自动恢复，不会因为一个 IO 卡死整个系统。

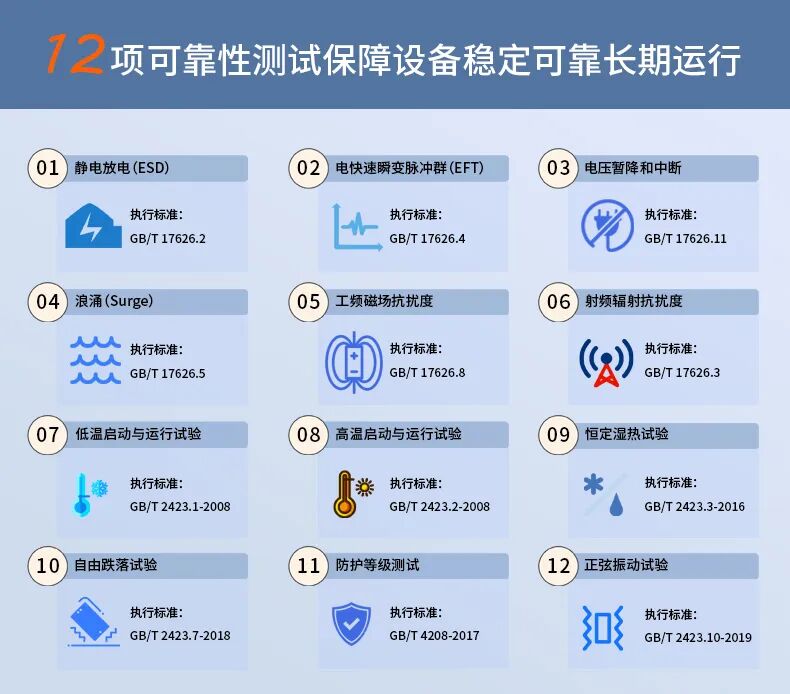

⑤ 每个型号都通过振动、湿热、跌落等环境可靠性测试

包括：

2g 正弦振动

40℃、85%湿热

0.8m 包装跌落

8f624dec-adea-4c1c-8946-8dc1854…

不用担心运输、安装或现场震动导致接触不良或模块损坏。

结语：模拟量通道不会无缘无故坏，它都是被‘用坏’的

模拟量采集模块坏得多，其实不是模块本身质量差，而是现场环境太复杂、接线太随意、保护措施不足。

只要上面几点做到位，通道寿命能从半年 → 3 年 → 5 年稳定运行。
