适用于汽车外部照明的DLP5531-Q1：技术解析与应用指南

在汽车电子领域，高性能的照明系统对于提升行车安全和驾驶体验至关重要。DLP5531-Q1作为一款专为汽车外部照明设计的数字微镜器件（DMD），凭借其卓越的特性和强大的功能，成为了众多工程师的首选。本文将深入解析DLP5531-Q1的技术特点、应用场景以及设计要点，为电子工程师们提供全面的参考。

文件下载：dlp5531-q1.pdf

一、DLP5531-Q1特性概览

1. 高性能芯片组组合

DLP5531-Q1汽车DMD与DLPC230-Q1 DMD控制器和TPS99000-Q1系统管理和照明控制器相结合，能够实现高性能、高分辨率的前照灯系统。这种组合不仅支持超宽宽高比设计，具备130万像素分辨率，还能满足高分辨率符号投射和自适应远光灯等应用需求。

2. 卓越的光学性能

• 高亮度输出：DLP5531-Q1的光通量是前代DLP3030-Q1汽车DMD的3倍以上，能够获得更宽广的视场和更高的亮度输出。
• 高效光学设计：微镜阵列针对底部照明而配置，可实现更高效率以及更紧凑的光学引擎设计。S450封装针对DMD阵列而言具有低热阻的特点，可获得更高效的热解决方案。

  3. 宽工作温度范围

  DMD阵列工作温度范围为-40°C至105°C，能够适应各种恶劣的汽车使用环境。

  4. 低功耗与高刷新率

• 低功耗接口：600MHz sub-LVDS DMD接口，可实现低功耗和低排放。
• 高刷新率：温度极值下DMD刷新率为10kHz，确保图像的流畅显示。

  5. 内置自检功能

  DMD存储器单元的内置自检功能，能够及时发现并解决潜在问题，提高系统的可靠性。

二、应用场景

1. 高分辨率前照灯

DLP5531-Q1的高分辨率和宽宽高比特性，使其非常适合用于汽车高分辨率前照灯系统。能够实现精确的光束控制和个性化的照明效果，提升行车安全。

2. 激光雷达光学滤波器

在激光雷达系统中，DLP5531-Q1可作为光学滤波器使用，提高激光雷达的性能和精度。

三、技术规格详解

1. 绝对最大额定值

包括各种电源电压、输入电压、输入引脚参数等的最大额定值，工程师在设计时必须确保不超过这些限制，以避免器件损坏。

2. 推荐工作条件

详细规定了电源电压范围、时钟频率、SubLVDS接口参数、温度等推荐工作条件，严格按照这些条件设计可以保证器件的最佳性能和可靠性。

3. 电气特性

涵盖了各种电源电流、功率、输入输出电压、电容等电气参数，为电路设计提供了重要的参考依据。

4. 开关特性

规定了输出传播时间、转换速率、输出占空比失真等开关特性参数，对于高速信号处理和系统性能优化至关重要。

四、系统设计要点

1. 电源供应

• 电源要求：DLP5531-Q1需要VDD、VDDI、VOFFSET、VBIAS和VRESET等电源供应，并且所有VSS连接也必须保证。
• 电源顺序：严格遵循电源上电和下电的顺序要求，防止因电源顺序不当导致器件损坏或性能下降。

  2. 布局设计

• 信号匹配：匹配LS_WDATA和LS_CLK信号的长度，减少信号延迟和失真。
• 减少干扰：尽量减少HS总线信号的过孔、层变化和转弯，降低信号干扰。
• 电容配置：在VBIAS、VRESET、VOFFSET、VDDI和VDD等电源引脚附近配置足够的去耦电容，保证电源的稳定性。

  3. 光学设计

• 数值孔径和杂散光控制：确保照明和投影光学系统在DMD光学区域的数值孔径相同，避免杂散光的影响。
• 光瞳匹配：保证照明光学系统的出射光瞳与投影光学系统的入射光瞳对齐，提高图像均匀性。
• 照明过填充控制：设计照明光学系统时，尽量减少光线照射到有效阵列外部的区域，避免产生伪像和热问题。

五、应用与实现

1. 典型应用

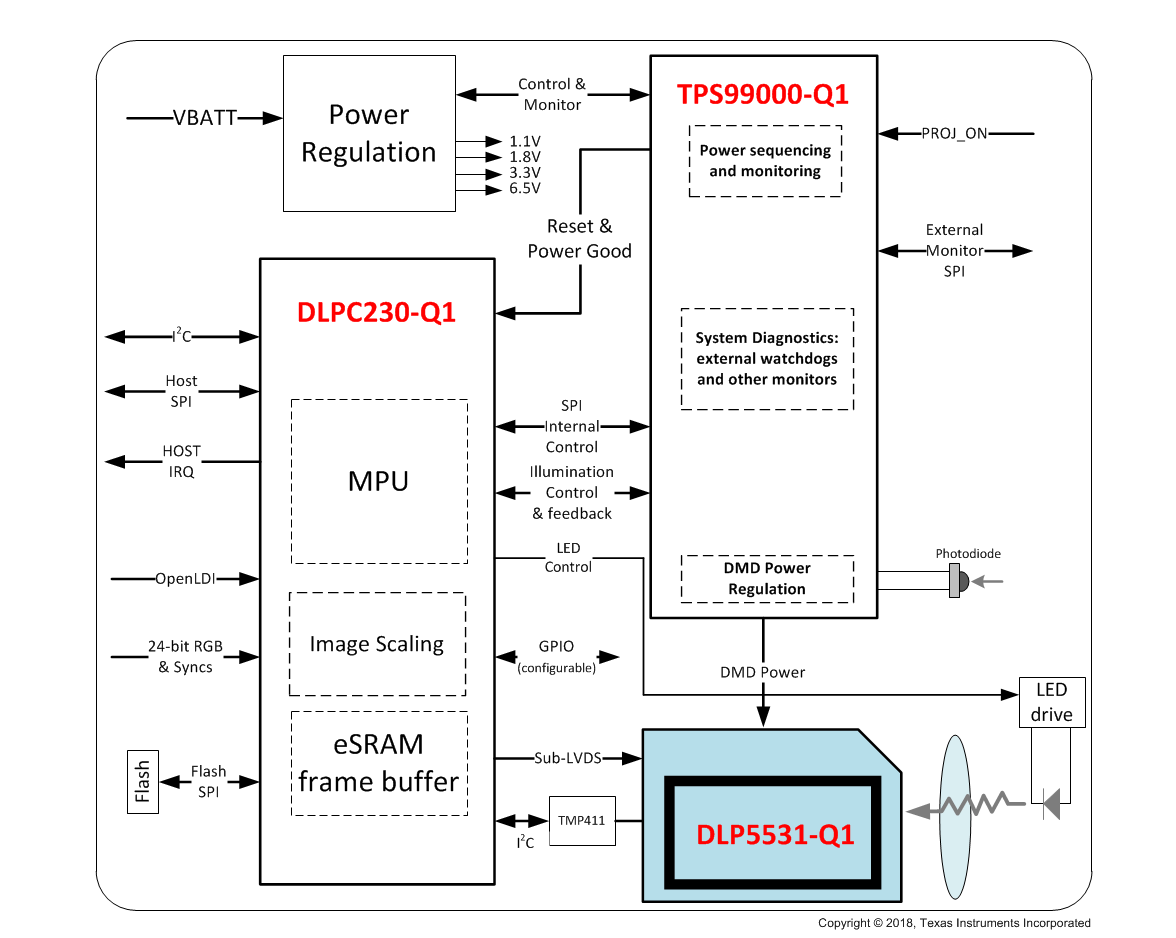

DLP5531-Q1芯片组由DLP5531-Q1汽车DMD、DLPC230-Q1控制器和TPS99000-Q1组成。DLPC230-Q1负责格式化输入视频和控制DMD照明源及DMD的时序，TPS99000-Q1则为DMD提供高性能电压调节和系统管理功能。三者协同工作，可实现系统级的监控、诊断和故障检测。

2. 参考设计

如需了解DLP5531-Q1 DMD、DLPC230-Q1控制器和TPS99000-Q1的连接方式，可联系TI应用团队获取DLP5531-Q1评估模块（EVM）的相关信息。TI还提供光学机械参考设计，为工程师提供更多的设计思路。

3. 应用任务剖面考虑

不同的应用场景可能具有不同的任务剖面，即不同温度下的工作小时数。工程师可参考《Application Report Reliability Lifetime Estimates for DLP3030-Q1 and DLP553x-Q1 DMDs in Automotive Applications》评估器件的可靠性和寿命。

六、总结

DLP5531-Q1作为一款高性能的汽车DMD器件，在汽车外部照明领域具有广阔的应用前景。电子工程师在设计过程中，需要充分了解其技术特性、应用场景和设计要点，严格按照技术规格进行设计，以确保系统的可靠性和性能。同时，合理利用TI提供的参考设计和应用报告，能够有效缩短设计周期，提高设计质量。你在实际应用中是否遇到过类似器件的设计挑战呢？欢迎在评论区分享你的经验和见解。
