瑞萨RL78F2x系列MCU在三种开发环境下的选项字节与安全ID设置方法

导语

在RL78F2x系列MCU的项目开发中，正确设置Option Byte（选项字节）和Security ID（安全ID）是保证芯片安全、配置工作模式（如看门狗、低电压检测、复位引脚等）的关键一步。面对不同的开发环境，设置方法也各不相同。本文将手把手教你如何在主流的CS+for CC、e2studio和IAR Embedded Workbench中完成这两项重要配置。

一、基础概念：它们是什么？

01Option Byte（选项字节）：

用于配置MCU的硬件工作模式，例如：

看门狗定时器的启动模式和周期

低电压检测的模式和设定

内部高速振荡器的频率

复位引脚功能（是复位引脚还是通用I/O）

片上调试操作的控制

读Security ID的控制

这些设置需要在程序运行前就生效，对系统的稳定性和安全性至关重要。

02Security ID（安全ID）：

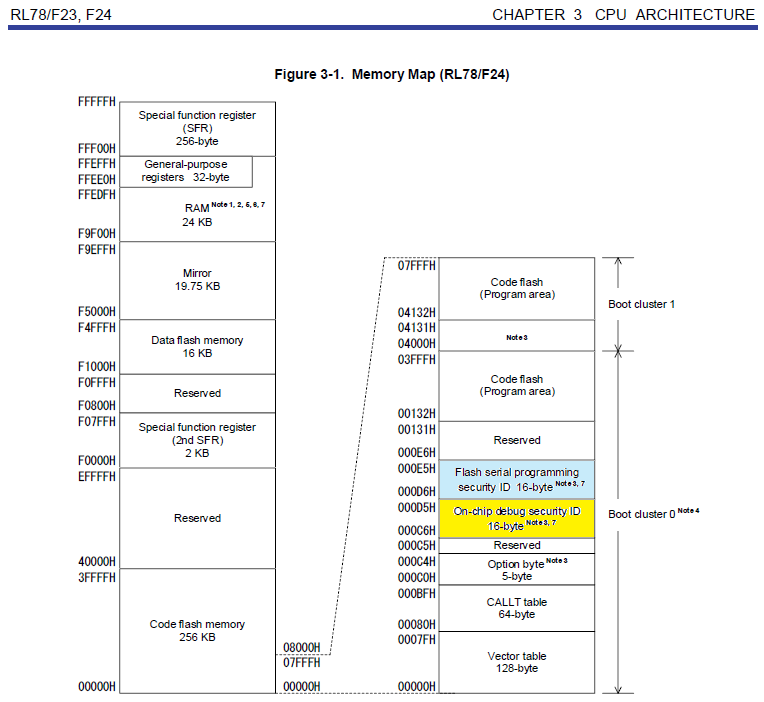

存储在Flash特定区域的密码，包含16字节的片上调试Security ID和16字节的Flash串行编程Security ID。

主要功能是阻止未经授权的调试和编程，保护您的知识产权。

当使能安全功能后，任何通过调试接口（如片上调试或串行编程）的访问都必须先验证这个ID密码，否则无法连接芯片。

二、实战配置：三大IDE设置详解

以下操作均以瑞萨RL78F2x系列为例，具体选项名称可能因型号略有差异，请参考对应的硬件手册。

方法一：在CS+ for CC中设置

CS+通过一个直观的图形化工具来管理这些设置。

01打开项目

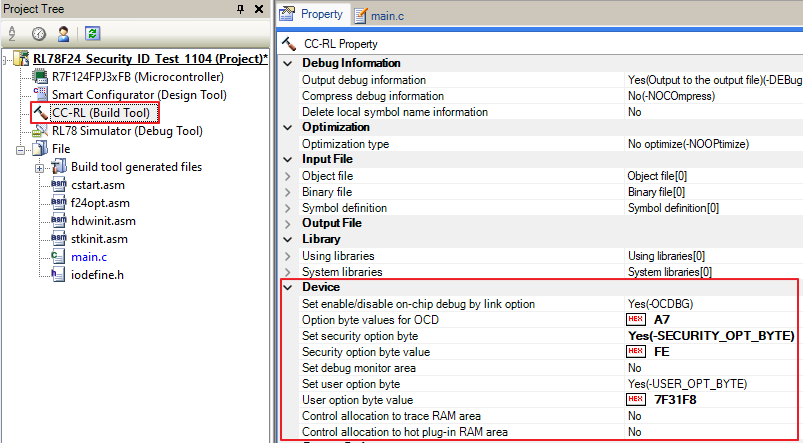

在“Project Tree”中找到并双击“CC-RL（Build Tool）”。

02配置Option Byte：

Link OptionsàDevice

“User option byte value”此项用于配置用户选项字节（000C0H/040C0H ~ 000C2H/040C2H），数值按低位在前格式存储。具体设定值请参考硬件手册中“31.2 Format of User Option Byte”章节的内容。

“Option byte values for OCD”此项用于配置片上调试选项字节（000C3H/040C3H）。具体设定值请参考硬件手册中“31.3 Format of On-chip Debug Option Byte”章节的说明。

“Set debug monitor area”此项用于配置Security选项字节（000C4H/040C4H）。具体设定值请参考硬件手册中“31.4 Format of Security Option Byte”章节的说明。

03设置Security ID：

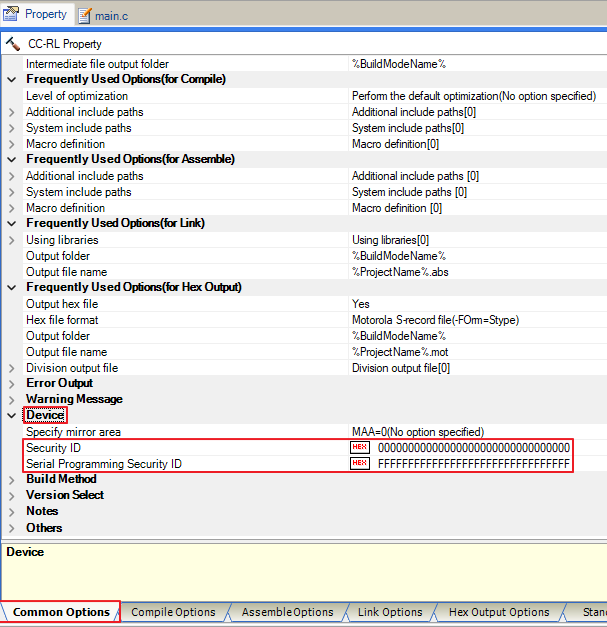

Common OptionsàDevice

“Security ID”此项用于配置片上调试Security ID。具体内容请参考硬件手册中“33.3 On-chip Debug Security ID”章节的说明。

“Serial Programming Security ID”此项用于配置Flash串行编程Security ID。详情请参考硬件手册中“32.4 Flash Serial Programming Security ID”章节的说明。

请务必保管好以上Security·ID！

04编译和下载：

当你编译项目时，CS+会自动将这些设置与你的程序代码链接，并在编程时一并烧录到芯片中。

方法二：在e²studio中设置

e²studio基于Eclipse，其设置方式与CS+类似，同样非常直观。

01打开项目

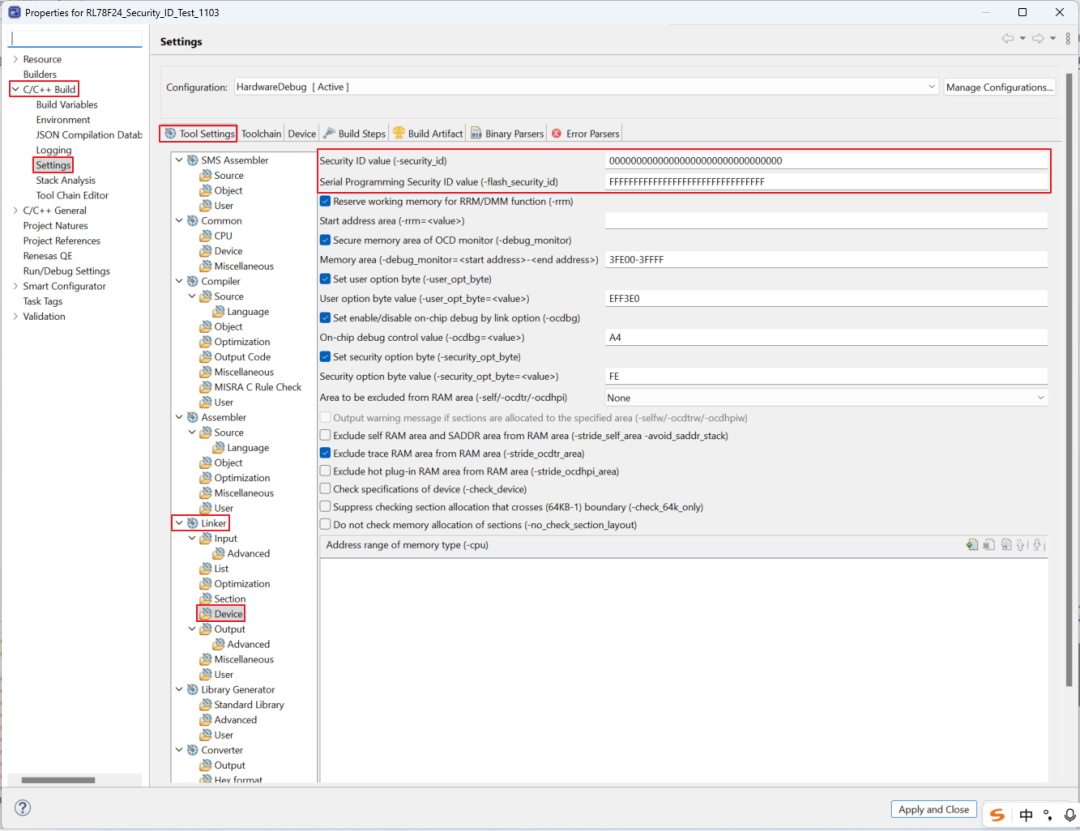

在“Project Explorer”中右键点击项目名，选择“Properties”，C/C++ Build àSettingsàTool SettingsàLinkeràDevice

02配置Option Byte：

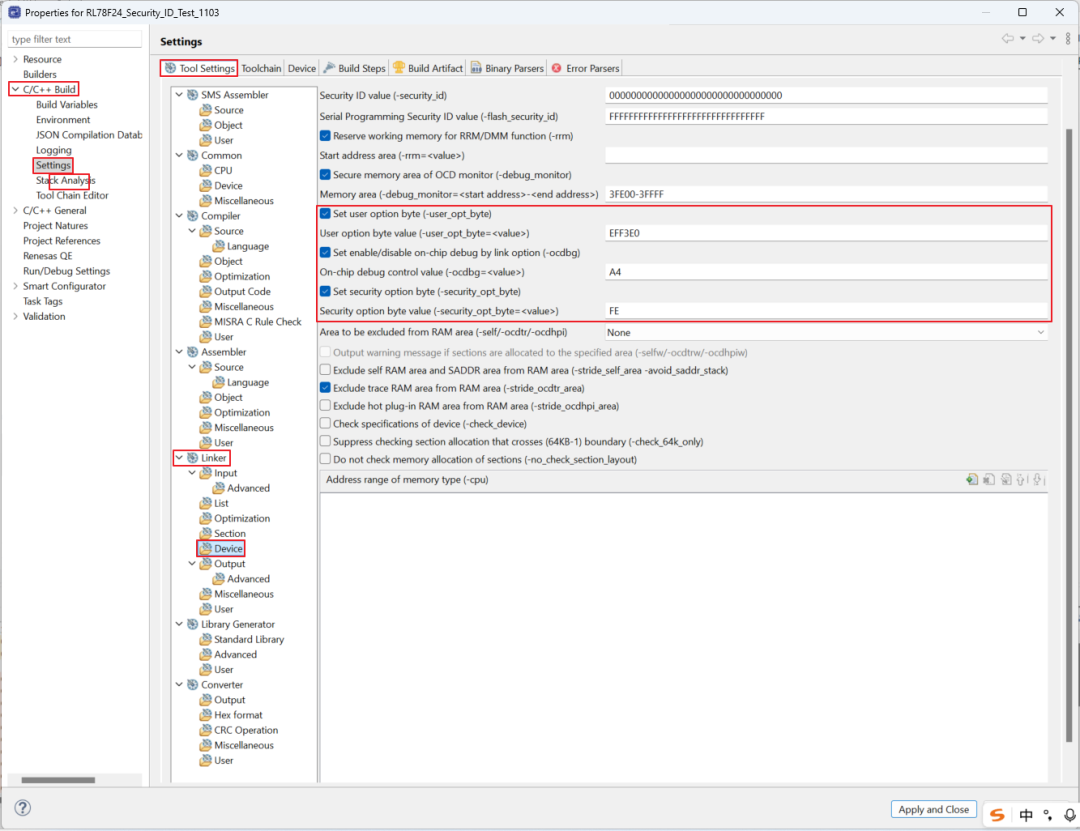

勾选“Set user option byte （-user_opt_byte）”，“User option byte value（-user_opt_byte=）”此项用于配置用户选项字节（000C0H/040C0H~000C2H/040C2H），数值按低位在前格式存储。具体设定值请参考硬件手册中“31.2 Format of User Option Byte”章节的内容。

勾选“Set enable /disable on-chip debug by link option（-ocdbg）”，“On-chip debug control value（-ocdbg=）”此项用于配置片上调试选项字节（000C3H/040C3H）。具体设定值请参考硬件手册中“31.3 Format of On-chip Debug Option Byte”章节的说明。

勾选“Set security option byte（-security_opt_byte）”，“Security option byte value（-security_opt_byte=）”此项用于配置Security选项字节（000C3H/040C3H）。具体设定值请参考硬件手册中“31.4 Format of Security Option Byte”章节的说明。

03设置Security ID：

在同一个“Properties”窗口中

“Security ID value（-security_id）”此项用于配置片上调试Security ID。具体内容请参考硬件手册中“33.3 On-chip Debug Security ID”章节的说明。

“Serial Programming Security ID”此项用于配置Flash串行编程Security ID。详情请参考硬件手册中“32.4 Flash Serial Programming Security ID”章节的说明。

输入Security ID。同样，请妥善保管。

04生成代码：

配置完成后，点击工具栏的“Generate Code”按钮。

e²studio会自动生成包含这些设置的代码文件。后续编译和编程时，这些配置就会生效。

方法三：

在IAR Embedded Workbench中设置

IAR通常采用配置文件和特定pragma指令的方式进行设置。

01配置Option Byte：

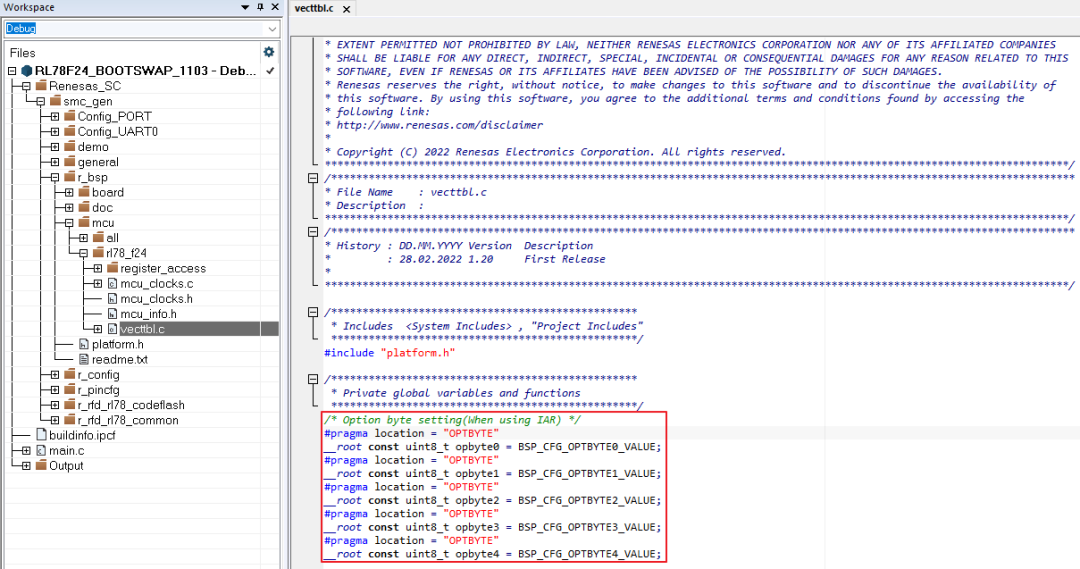

推荐方法：使用链接器文件。在项目的“Renesas_SCsmc_gen _bspmcu l78_f24vecttbl.c”文件中，通过__root const关键字在固定地址定义选项字节数组。

在C源文件中，设置Option Byte。“optbyte0”~“optbyte4”对应User Option Byte （000C0H/040C0H to 000C2H/040C2H）、On-chip Debug Option Byte （000C3H/040C3H）和Security Option Byte （000C4H/040C4H）。

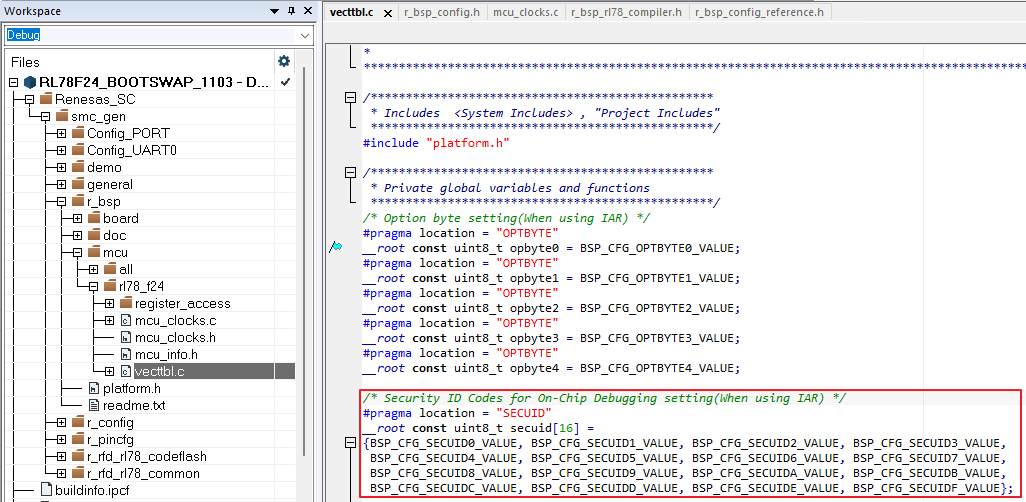

02设置Security ID：

方法与Option Byte类似，Security ID也有固定的存储地址。

在项目的“Renesas_SCsmc_gen _bspmcu l78_f24vecttbl.c”文件中，通过__root const关键字在固定地址定义选项字节数组。

现有代码中已有片上调试Security ID的配置。

在“vecttbl.c”文件结尾空白处添加代码，配置Flash串行编程Security ID。

左右滑动查看完整内容



/* Security ID Codes for Flash Serial Programming setting(When using IAR) */
#pragma location = "SP_SECUID"
__root constuint8_t sp_secuid[16] =
{0xEE, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF };



编译后它们会被正确分配到Flash的指定位置。

重要提醒



地址是关键：在IAR中手动定义时，Security ID和Option Byte的存储地址必须绝对准确，请务必查阅RL78F2x系列的硬件手册（R01UH0944E，R01UH1061E）。

备份安全ID：一旦设置了Security ID并启用安全功能，如果忘记密码，芯片将永久“锁死”，无法再次编程或调试。请务必在安全的地方记录密码。

先仿真后烧录：建议先在仿真环境下测试Option Byte的设置效果，确认无误后再烧录到实际芯片中，避免错误配置导致芯片无法正常工作。

结语

掌握Security ID和Option Byte的设置是RL78F2x开发的必备技能。无论你偏爱哪种IDE，现在都可以轻松搞定。赶紧收藏这篇文章，在下次项目开发时参考吧！
