使用TTP233H-BA6时这6个细节要注意！

在电子设计中，选择一款合适的触摸检测芯片至关重要。TTP233H-BA6作为一款单键触摸板检测器IC，以其低功耗、宽工作电压和稳定的检测性能，在消费电子领域得到了广泛应用。然而，要想充分发挥其性能，在使用过程中需要注意以下几个关键细节。



一、灵敏度调节需精准

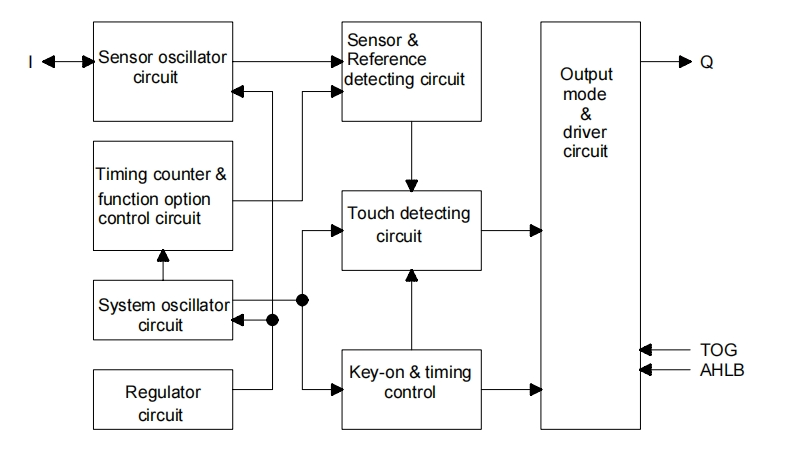

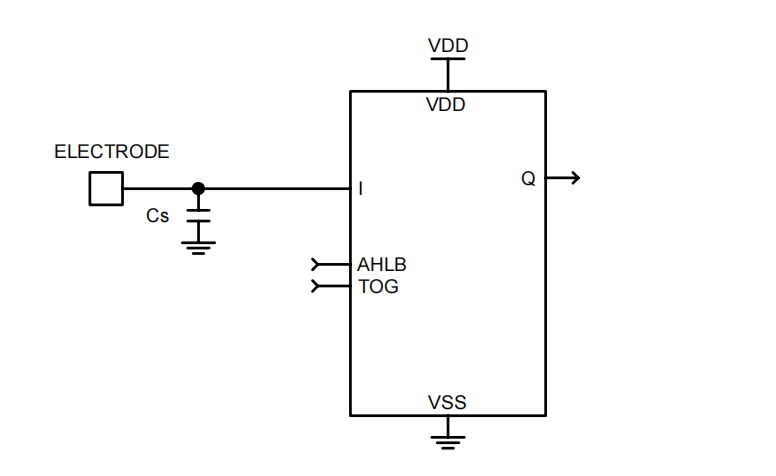

TTP233H-BA6的灵敏度可通过电极尺寸、面板厚度和外部电容Cs进行精细调节。电极尺寸越大，灵敏度越高，但需控制在有效范围内；面板越薄，灵敏度同样提升，但也需注意不要超过最大厚度限制。此外，通过调整外部电容Cs的值（1~50pF），可以在不改变硬件设计的情况下，灵活调整灵敏度，以适应不同的应用场景。



二、输出模式选择要恰当

TTP233H-BA6提供了直接输出和切换输出两种模式，通过TOG引脚进行选择。同时，Q引脚作为CMOS输出，其电平有效状态（高电平或低电平）也可通过AHLB引脚进行配置。在选择输出模式时，需根据实际应用需求进行恰当配置，以确保信号能够正确传输和处理。

TOG	AHLB	引脚 Q 选项特性
0	0	直接输出，CMOS 高电平有效
0	1	直接输出，CMOS 低电平有效
1	0	切换输出，上电状态 = 0
1	1	切换输出，上电状态 = 1





三、低功耗模式需充分利用

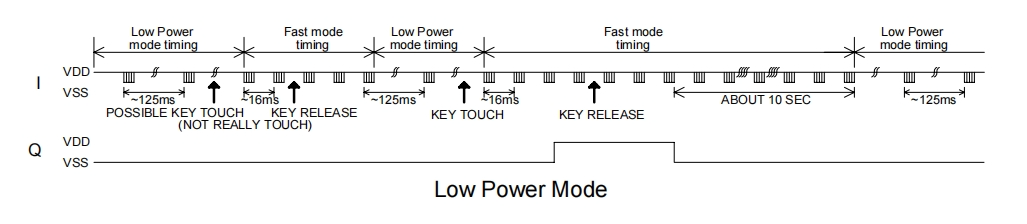

为了降低功耗，TTP233H-BA6设计了低功耗模式。在低功耗模式下，芯片的工作电流可降至1.5uA（典型值）。当检测到按键触摸时，芯片会自动切换到快速模式，以提供更快的响应速度。触摸释放后，芯片会保持约10秒后再返回低功耗模式。因此，在设计电路时，应充分利用这一特性，以延长产品的续航时间。



四、电气特性参数需严格遵守

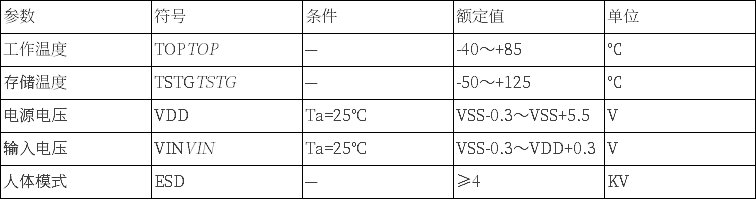

TTP233H-BA6的工作电压范围为2.4V~5.5V，输入电压范围为VSS-0.3V~VDD+0.3V。在PCB设计时，需确保电源电压稳定，并避免输入电压超出这一范围，以免损坏芯片或影响其性能。此外，还需注意芯片的工作温度范围（-40℃~+85℃），以确保在各种环境下都能稳定工作。



五、 PCB设计需注重细节

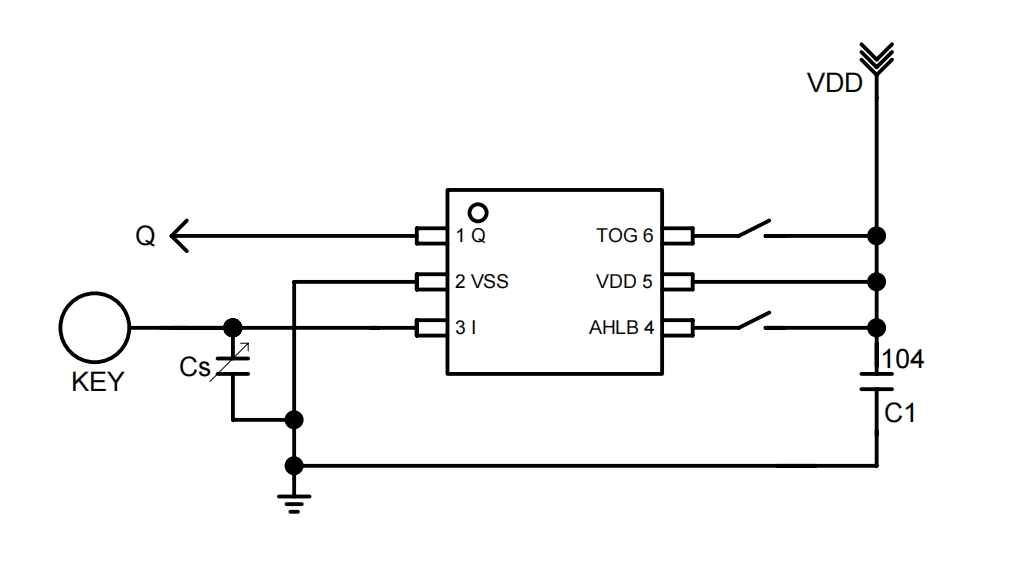

在PCB设计过程中，有几个细节需要特别注意。首先，触摸板到IC引脚的线路应尽可能短，且避免与其他线路平行或交叉，以减少干扰。其次，电源必须稳定，避免电压漂移或快速波动导致灵敏度异常或误检。此外，面板上的覆盖材料不得包含金属或电子元件，以免影响触摸检测效果。最后，必须在VDD和VSS之间使用去耦电容C1，并确保其靠近芯片的VDD和VSS引脚，以滤除电源噪声



六、封装类型需匹配

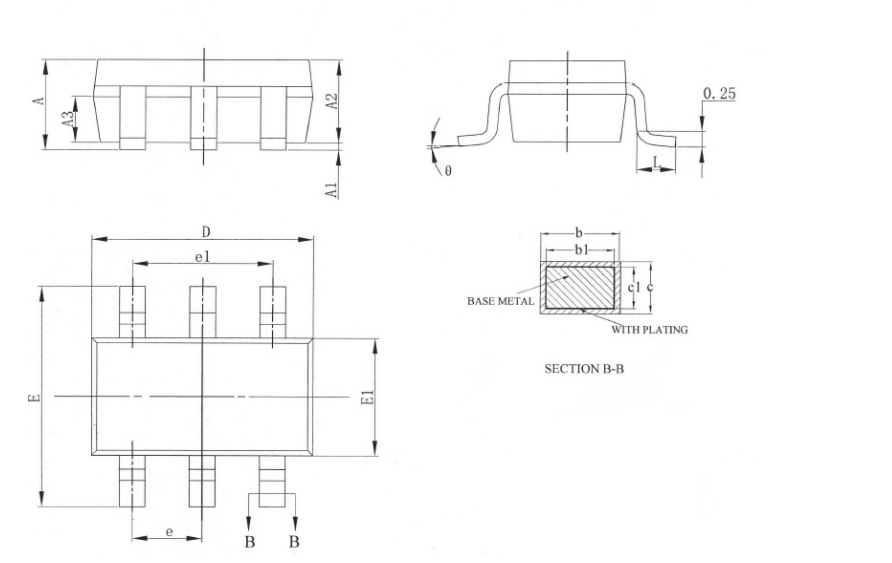

TTP233H-BA6采用SOT23-6L封装，这一封装类型在PCB布局和焊接过程中需特别注意。在设计PCB时，需确保芯片的引脚间距和封装尺寸与PCB上的焊盘相匹配，以避免焊接不良或短路等问题。同时，在焊接过程中，需控制好焊接温度和时间，以免损坏芯片或影响其性能。



总之，要想充分发挥TTP233H-BA6的性能优势，在使用过程中需注意以上六个细节。通过精准调节灵敏度、恰当选择输出模式、充分利用低功耗模式、严格遵守电气特性参数、注重PCB设计细节以及匹配封装类型，可以确保芯片在各种应用场景下都能稳定可靠地工作,如有产品需求欢迎联系我们卓联微团队！
