线扫镜头的选型指南

线扫镜头（Line Scan Lens）是一种专为线扫描相机设计的光学组件，主要应用于工业自动化检测、印刷质量控制、纺织品检验以及医疗影像等领域。此类镜头通过捕捉连续移动物体的线性图像，实现高精度、高速度的成像。选型过程需考虑应用场景的具体需求，以确保系统性能优化。本文将系统阐述线扫镜头的选型原则、关键参数及步骤，提供专业指导。

线扫镜头的基本原理与应用

线扫镜头与传统面阵镜头不同，它专注于捕获一维线性图像，通常与线扫描相机结合使用。在系统中，物体（如输送带上的产品）相对镜头移动，镜头通过狭窄的视场捕获连续图像行，最终合成二维图像。这种设计适用于高速连续检测，避免了面阵相机在动态场景中的模糊问题。



典型应用包括表面缺陷检测、尺寸测量和颜色分析。选型前，应评估系统的分辨率要求、工作环境及预算。

选型的关键参数

选型需综合多个光学和机械参数。以下为主要考虑因素：

1. 分辨率与像元尺寸：线扫镜头的分辨率直接影响图像清晰度。需匹配相机的像元尺寸（Pixel Size），通常以微米（μm）为单位。分辨率过低会导致细节丢失，而过高则可能增加成本。计算公式为：分辨率 = 物体分辨率 × 放大倍率。
2. 焦距（Focal Length）：焦距决定了镜头的视场角和工作距离。短焦距适用于近距离高放大率场景，长焦距则适合远距离检测。工作距离（Working Distance, WD）与焦距（f）相关，通常通过公式 WD ≈ f × (1 + 1/M) 计算，其中 M 为放大倍率。



1. 畸变（Distortion）：畸变会导致图像边缘变形，常见类型包括桶形畸变和枕形畸变。优质线扫镜头应控制畸变在0.1%以内，尤其在精密测量应用中。选型时，优先选择低畸变设计。





1. 光圈（Aperture）与光通量：光圈（f-number）影响进光量和景深。低f-number（如f/2.8）适用于低光环境，但可能减少景深。需根据照明条件平衡选择。
2. 接口与兼容性：常见接口包括C-Mount、F-Mount或M42。确保与相机接口匹配，并考虑机械稳定性。
3. 其他因素：包括畸变校正、温度稳定性及涂层（如抗反射涂层）。对于户外应用，需评估防水防尘等级。

以下表格总结关键参数的选型参考：



参数	描述	选型建议
分辨率	图像细节捕捉能力	匹配相机像元，目标>1000 lp/mm
焦距	视场与距离控制	基于WD计算，典型10-100mm
畸变	图像变形程度	<0.1% 为佳
光圈	进光与景深	f/2.8-f/16，根据光照调整
接口	机械连接	C-Mount常见，确保兼容

选型步骤

为确保高效选型，可遵循以下流程：

1. 需求分析：定义应用场景，如物体速度、分辨率要求和工作距离。
2. 参数计算：使用光学公式估算焦距和放大倍率。
3. 供应商比较：参考多家厂商（如Schneider、Edmund Optics）的产品规格。
4. 测试验证：采购样品进行实地测试，评估图像质量。
5. 成本优化：平衡性能与预算，避免过度规格。

以印刷检测为例：假设物体宽度为500mm，所需分辨率为0.1mm，像元尺寸为5μm。计算放大倍率 M = 5 / 0.1 = 50μm/mm（需单位转换）。推荐焦距为50mm的低畸变镜头。



另一个示例为纺织品检验：选择长工作距离（>300mm）的镜头，以适应大型设备。

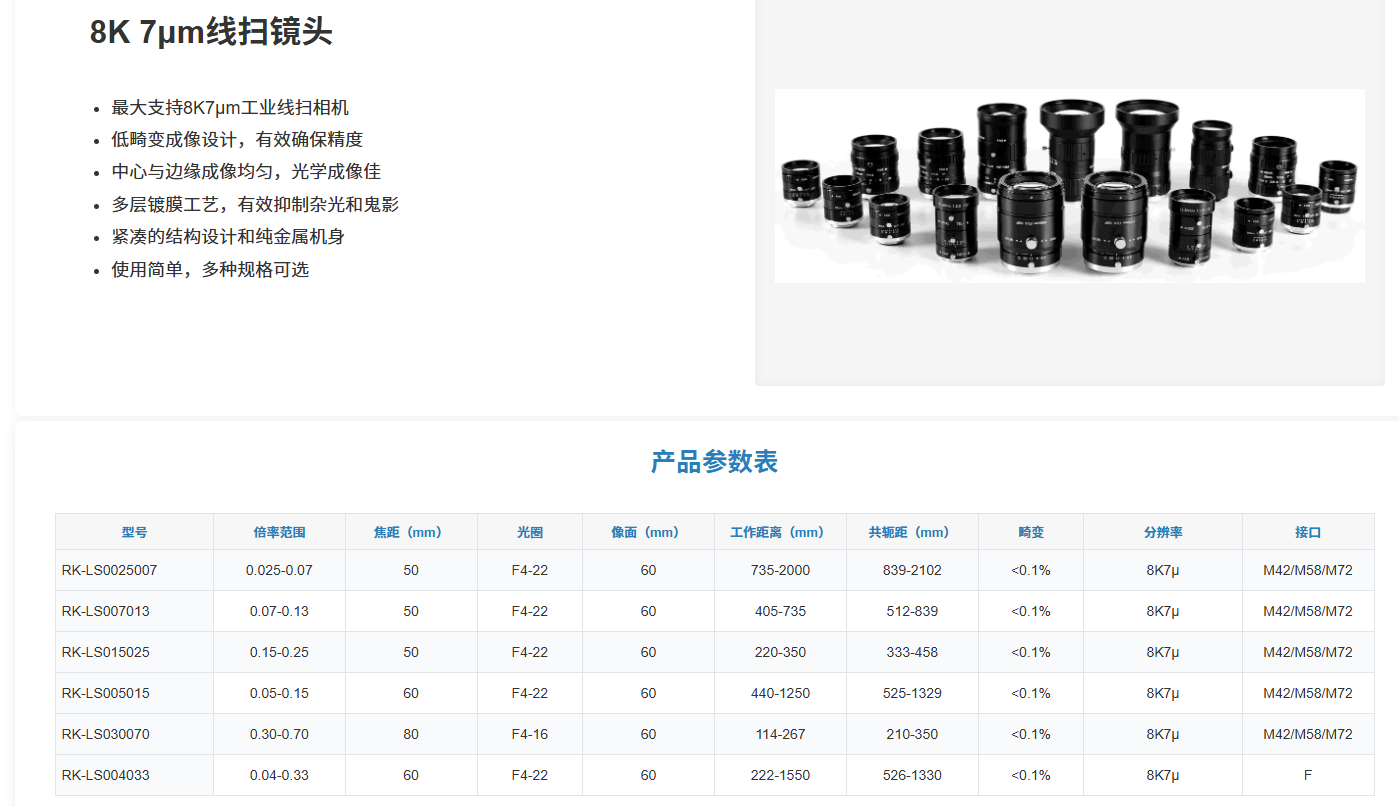

线扫镜头的选型是确保工业视觉系统高效运行的关键。通过系统评估参数并遵循科学步骤，可选出最適合的镜头。正确选型不仅提升检测精度，还可降低维护成本。锐星视觉推出其先进的8K 7μm线扫镜头系列，该产品专为工业视觉系统设计，提供卓越的成像性能和可靠性。该镜头最大支持8K 7μm工业线扫相机，确保在高速检测和精密测量应用中实现高分辨率图像捕获。通过低畸变成像设计，该镜头有效确保精度，中心与边缘成像均匀，提供优异的光学成像质量。多层镀膜工艺进一步抑制杂光和鬼影干扰，而紧凑的结构设计结合纯金属机身，提升了耐用性和安装便利性。该系列使用简单，并提供多种规格可选，以满足多样化的工业需求
