睿远研究院丨IO-Link规范解读（十三）：参数模块解析

前言

上次讲到CM模块的内容，那么今天聊聊整个参数模块的内容。

IO-Link中，我们聊参数，到底在聊啥呢，参数其实是我们口语化的名词，它的本质前面讲了就是存储在从站或者主站内部的ISDU内容，一个index+一个value+一个长度，就构成了ISDU的基本内容，其实很像很多通信协议里的TLV，Type-Length-Value，整个通信的世界无外乎这三个核心项。

1 Parameter Manager定义

在IO-Link规范中，特别定义了一个Parameter Manager这个模块，它要负责处理完整的数据检查以及参数的兼容性和正确性检查。下图为PM模块的位置：

左上角就是PM的所在位置，与之联系的就是DS模块，相信很多小伙伴对DS模块早有耳闻，这就是IO-Link区别于其他协议的最大优势，可以自动配置；也就是插上一个新的传感器，可以自动配置成和之前的传感器一模一样，实现快速的替换。

2从站的参数管理（PM）模块

从站可以通过两种方式进行参数配置，其一就是Direct Parameter的方式，其二就是通过ISDU对指定的参数进行配置。

所有从站都必须支持DPP，DPP1中指定了常见的通信和识别参数，用户可以自己在DPP2中扩充相关参数，但DPP2的参数数量只有16个，只有那些紧凑型，无法使用大空间的设备采用DPP2的参数，而不支持ISDU。

在当下动辄有上百K空间的MCU，这种模式越来越少。

从站的参数传输也有两种模式，一种是单个参数的传输，一种是参数块传输（即多个参数一起传输）。

单参数的传输，写入的参数符合要求，则返回一个正向的AL_Write_res(+)，如果不符合要求，比如数据长度不一致，数据内容不符合规定等，则返回一个负向的回应，AL_Write_res(-)。

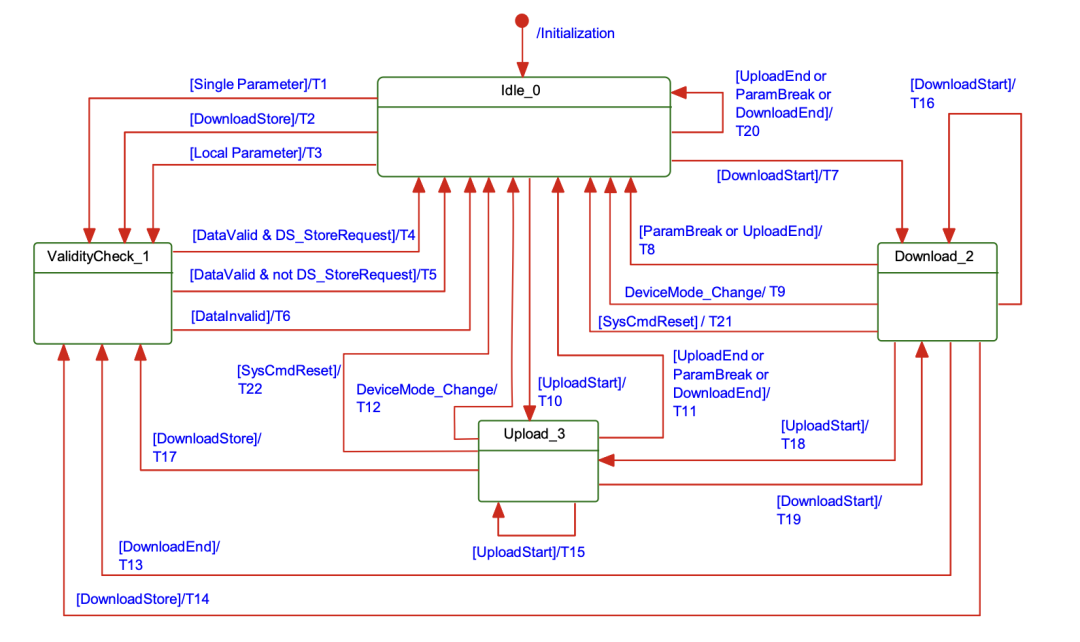

而块参数（Block Parameter）则需要在整体参数传输完毕才进行检查，检查一致性，符合要求后才进行激活。如果参数不正确，则需要回滚，确保从站可以按照之前的参数进行正常工作，其状态机如上图所示。

状态机的各个变量名称的解释：

3 PM模块对参数的检查机制

PM模块主要对参数进行检查，从访问权限到数据一致性逐个检查，检查效率的高低决定了整体IO-Link的参数读写性能，还好IO-Link规范放的很宽，读写ISDU的最大超时时间是5秒，可以说99.99999%的传感器足以应对。

针对不同的错误，IO-Link会给出不同的错误代码，具体如下表：

PM模块中单参数和块参数的交互图

01单参数的数据检查：及时反馈

02块参数的数据检查：所有参数结束后决定是否接受参数

块参数的数据检查不同于单参数，需要遵循的规则如下：

结语

好了，本期是对PM模块的讲解，下期我们将聊聊大家关注的DS模块，建议大家多花时间学习和消化。
