接地电阻柜工作原理详解：从结构到接地故障处理流程

       这是一个关于接地电阻柜工作原理的全面详解，涵盖从核心结构到接地故障处理的全流程。
一、 概述与核心理念
       接地电阻柜是一种用于中性点接地的专用电气设备。它主要用于6kV至35kV的中压配电网和发电厂厂用电系统。
       核心理念： 在系统中性点（通常为变压器或发电机的中性点）与大地之间，人为地接入一个可控大小的电阻器。其核心目的是为了在发生单相接地故障时，限制接地故障电流，并抑制系统过电压，从而平衡系统可靠性与安全性。

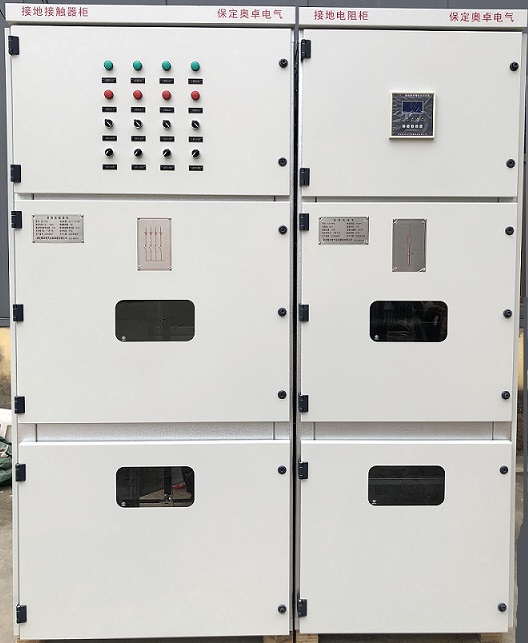

接地电阻柜

二、 核心结构组成
接地电阻柜是一个集成了多种设备的电气成套装置，主要结构如下：
1.接地电阻器（核心元件）
材质： 通常采用具有高电阻率、耐高温、耐腐蚀且稳定性好的材料，如不锈钢合金、铸铁或非金属陶瓷电阻。
形式： 可以是栅格状、绕线式或箱式。
设计要点： 电阻值需要精确计算，以确保故障电流被限制在安全范围内（通常为几十安培到几百安培），同时满足热稳定要求（能承受故障期间的短时大电流发热）。
2.中性点隔离开关/断路器
用于在检修时，将电阻柜与系统中性点安全隔离，保证维护人员安全。
3.电流互感器
通常安装在电阻器接地引出线上。
主要作用： 实时监测流经电阻的接地故障电流，为继电保护装置提供测量信号。
4.智能监控保护装置（控制大脑）
这是现代电阻柜的“智能核心”。
功能包括：
采集CT的电流信号。
计算零序电压、电流及持续时间。
判断接地故障的发生与类型。
提供报警、跳闸信号或通讯接口。
可记录故障数据，便于后续分析。
5.箱体及辅助设备
柜体： 防护等级通常为IP23或更高，满足户内或户外安装要求。
温控与散热： 内部可能装有温控开关、散热风扇或加热器（防止凝露）。
测量仪表： 可能安装电流表、报警指示灯等。
远程通讯接口： 支持与上位机监控系统连接。
三、 工作原理详解（正常 vs. 故障状态）
1. 正常运行时
系统中性点电位接近地电位。
接地电阻器两端电压接近零，仅有微小的不对称电压产生的微弱不平衡电流流过，电阻柜处于“待命”状态。
整个系统以中性点经高阻接地的方式运行，属于小电流接地系统的一种。
2. 发生单相接地故障时（核心工作过程）
假设A相发生金属性接地故障：
故障回路形成： 故障相（A相）电压降低，中性点电位发生偏移，对地电压升高至相电压。故障电流 If 的通路为：B、C两相 → 对地电容 → 大地 → 故障点 → A相绕组 → 中性点 → 接地电阻 → 大地。
电阻的关键作用：
限制故障电流： 故障电流 If 由两部分组成：If = Ic + Ir。其中 Ic 是系统对地电容电流，Ir 是流经中性点电阻的有功电流。由于电阻 R 的串入，Ir = U相 / R，使得总的 If 被限制在设计值内，避免了弧光接地过电压和巨大的短路电流破坏。
提供显著的有功分量： 纯电容电流难以检测且不稳定。电阻电流 Ir 是与电压同相的有功电流，为继电保护装置提供了清晰、稳定、易检测的零序电流信号，使得保护装置能够可靠动作。
抑制过电压： 有效阻尼系统在接地故障时可能产生的谐振过电压和弧光接地过电压，保护电气设备绝缘。
四、 接地故障处理流程（以智能监控为例）
当系统发生接地故障时，处理流程是一个自动化的闭环过程：

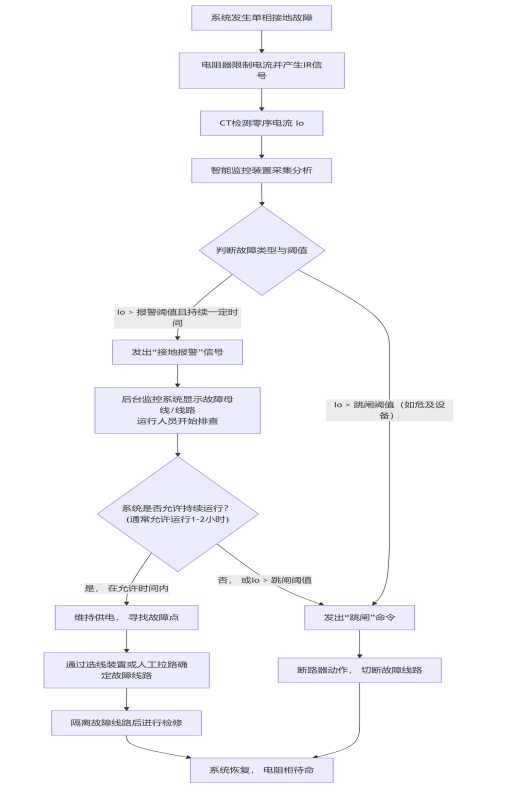

接地电阻柜故障处理过程结构图

流程关键点解析：
1.报警而非立即跳闸（主要优势）： 这是电阻接地系统的最大优点之一。由于故障电流被限制，系统可以在单相接地情况下继续带故障运行1-2小时。这避免了瞬时停电，极大地提高了供电连续性。
2.选择性： 现代智能监控装置常与“小电流接地选线装置”配合，能自动判断出具体是哪一条出线发生了接地，为运行人员精确定位故障点。
3.跳闸后备保护： 当出现金属性接地且电阻值较小，或故障有恶化趋势（如发展为两相短路）时，装置会启动跳闸作为后备保护，防止事故扩大。
4.数据记录与通讯： 装置记录故障时间、电流大小、持续时间等，并上传至综合自动化系统，为故障分析和系统优化提供数据支持。
五、 主要技术参数与选型考虑
电阻值（R）： 最关键的参数。根据系统电压和电容电流计算确定，目标是使Ir略大于Ic，通常使总故障电流在50A-1000A 范围内。
通流时间： 电阻器能承受额定电流的时间，通常为10秒或长期运行（对应持续运行制）。
热容量： 确保电阻在故障期间的热量不会损坏自身。
系统电压等级： 决定电阻柜的绝缘水平。
六、 总结：优势与应用场景
优势：
1.供电可靠性高： 单相接地不立即跳闸，可持续供电。
2.安全性好： 有效限制故障电流和过电压，保护人员和设备安全。
3.便于故障定位： 提供明显的故障信号，便于快速找到故障点。
4.兼容性广： 适用于以电缆线路为主、对地电容电流较大的城市配电网，以及发电机、厂用电等需要限制短路电流的场景。
应用场景：
城市10kV、35kV配电网中性点接地。
发电厂6kV、10kV厂用电系统。
工矿企业、数据中心、海上平台的内部中压配电系统。
风力发电和光伏电站的集电系统。
       总而言之，接地电阻柜通过其精密的结构设计，实现了在接地故障时“限制电流、抑制过压、提供信号、保障连续供电”的四大功能，是现代中压配电网中提升安全性与可靠性的关键设备。
