【应用方案】全链路赋能！艾为助力手持云台相机“稳清快”体验

在短视频创作、旅行记录、运动跟拍日益普及的今天，手持云台相机已成为许多人记录生活、表达创意的重要工具。数据显示，2023年市场规模已达364.7亿元，2027年有望突破592亿元。在这一快速增长且竞争日趋激烈的赛道中，用户对拍摄“更稳、更清、体验更佳”的需求不断提升。



数模龙头艾为电子凭借在移动影像与音频领域的长期积累，提供从核心性能到交互体验的全链路解决方案，覆盖防抖、音频，电源、交互、数据传输五大核心环节，形成“硬件芯片+软件算法”的一体化支撑体系。



艾为手持云台相机应用方案

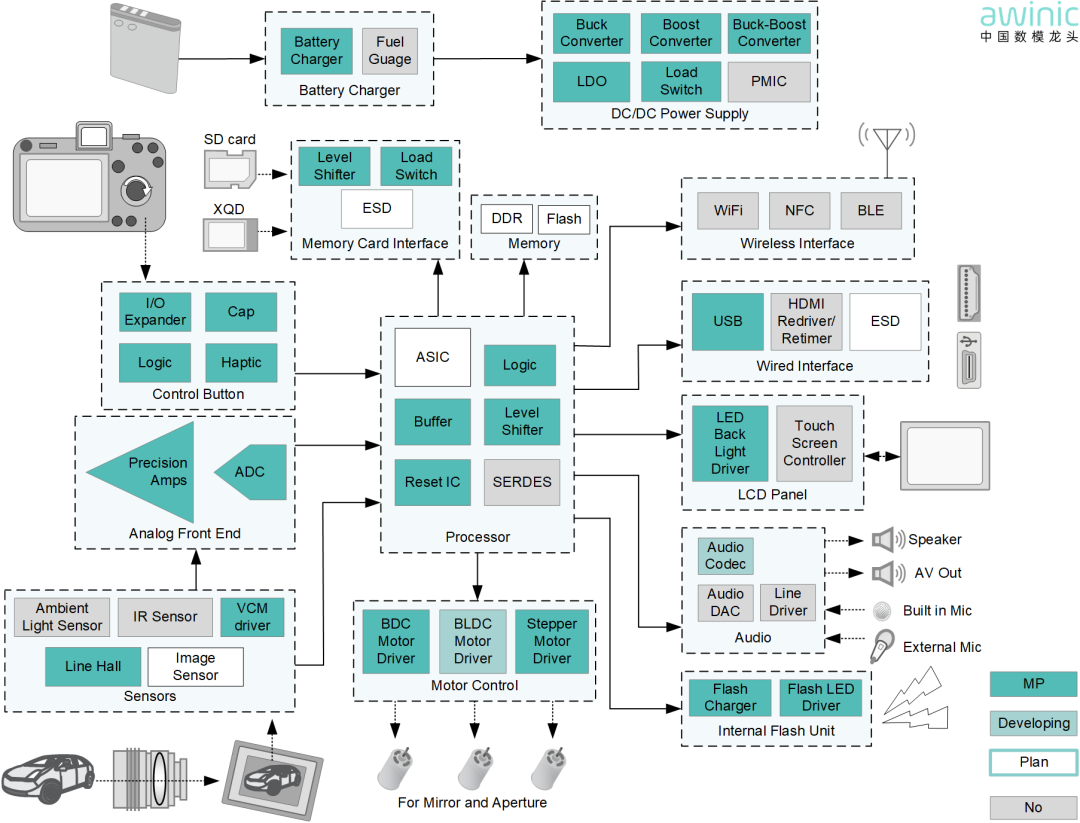

图2 手持云台相机艾为方案框图



01艾为VCM OIS防抖驱动芯片



防抖方案是手持云台相机的最关键核心指标，艾为集成式OIS驱动芯片搭载全自主研发的“经抖云”OIS光学防抖算法，能够实现“稳、准、快”的防抖对焦效果。ASUS ROG9的六轴防手震Hybrid云台4.0及影石Insta360 Ace Pro2等旗舰机型均搭载该方案。



艾为“经抖云”OIS光学防抖算法通过实时监控陀螺仪数据，测量设备的角速度和加速度，精准地将设备发生抖动的角度计算出来，并实时进行自适应调控，使马达的补偿动作更快速、更平稳。而与之搭配的马达控制算法，完成基于霍尔传感器的闭环控制系统，二者珠联璧合、相辅相成、缺一不可，最终呈现给用户的是稳定、顺畅的拍照体验，甚至让人感受不到他的存在。

以下是艾为OIS控制系统方案框图：

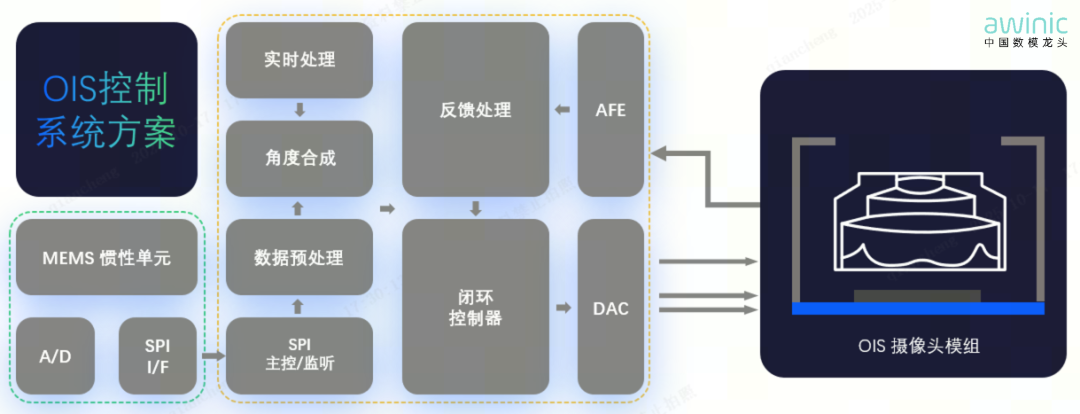

图3 OIS控制系统方案框图

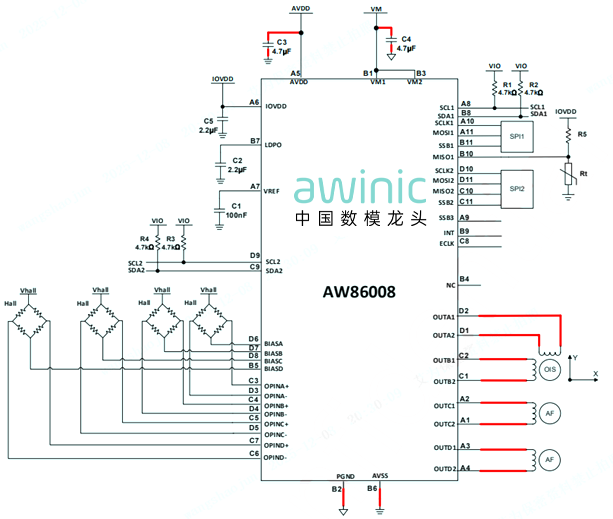

图4 AW86008框图



32bit MCU ARM STAR，96MHz

128KB Flash, 80KB SRAM, 8KB ROM

SPI/I3C/I2C/UART

4 CHL output, 12bit DAC

4CHL 12/14/16 bit ADC input

线性电流和PWM驱动方式

支持VCM OIS+CLAF/VA，或双 VCM OIS

同时支持 Hall & TMR 反馈

Package: FOWLP 4.4*1.7*0.3mm-44B



02艾为音频功放



在音频交互上，艾为构建了“高清音质+精准保护”的解决方案。88166FCR是艾为自主研发的新一代高性能、高效率智能高压数字功放，支持数字I²S/TDM接口，引入新一代IV反馈、Smart Boost、噪声控制、低功耗处理等技术，内置全新一代艾为飞天DSP，搭载awinicSKTune神仙算法，给手持云台相机的客户带来“超清晰&大音量”的声学体验。

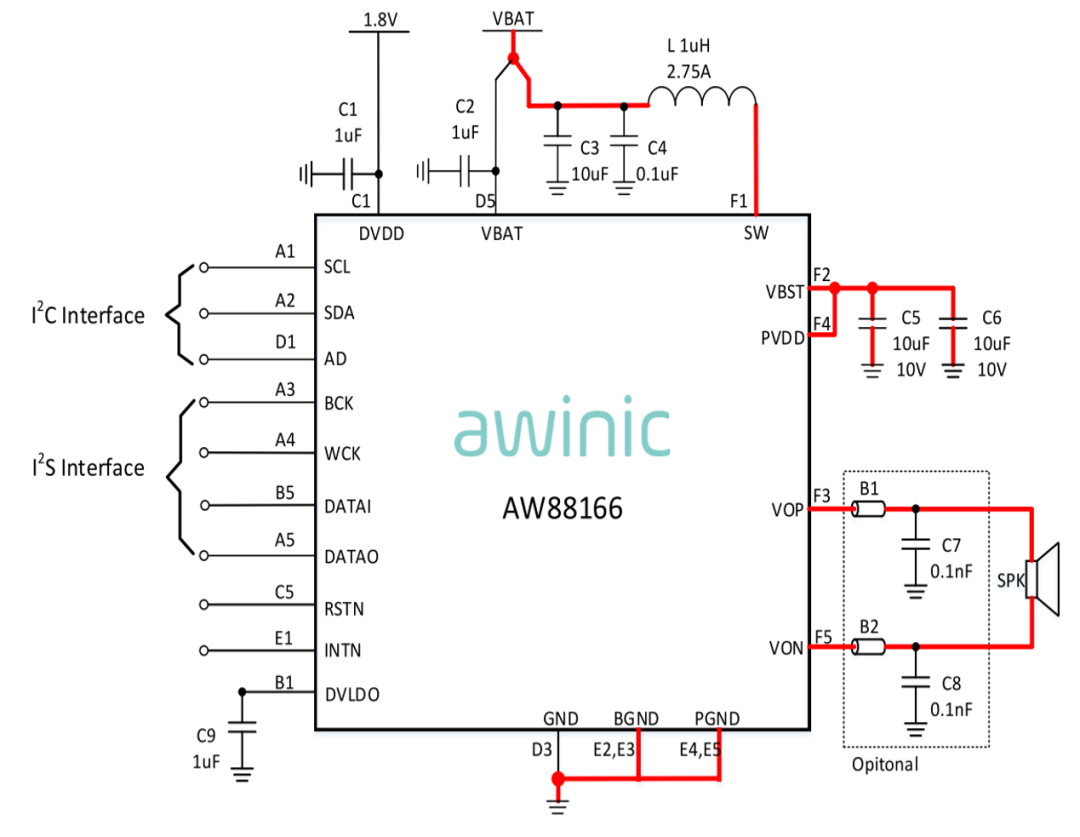

图5 AW88166典型框图



内置艾为飞天DSP搭载awinicSKTune神仙算法，集成喇叭保护算法MEC与音效算法

实时喇叭阻抗和温度检测

F0追踪，实时更新情况下的喇叭模型

Adaptive BOOST

整体效率高达86%

最高升压6.25V

输出功率2.1W (THD+N=1% @8Ω负载)

低噪声：10uV

THD+N ：0.02%

I2S/TDM接口： 标准I2S，左对齐，右对齐 采样率：8kHz 至96kHz

I²C接口：≤1MHz

电源：VDD：3V-5.5V ，DVDD：1.65V-1.95V

短路保护，过温保护，欠压保护，过压保护

2.0mmX2.5mmX0.55mm-22L封装





03艾为PD PHY协议驱动芯片



除了常规的LDO，DCDC等产品外，艾为还提供了全面的端口类芯片方案。欧洲理事会批准自2024年起各类在欧盟范围内销售的手机、平板、数码相机等电子设备必须统一使用Type-C充电接口，根据Type-C规范，采用Type-C充电接口的电子设备需搭载Type-C CC通道逻辑芯片以实现USB端口的连接状态检测、线缆方向确认以及检测到的设备角色确认的功能。Type-C CC逻辑芯片当前主要包含CC Logic和PD Phy两类产品。PD的全名叫做Power Delivery，是USB-IF协会借Type-C接口的普及而实现充电协议大一统而提出的充电规范。理想情况下，只要设备(笔记本、平板、手机不限)支持PD，都可以通过一根Type-C线与PD充电器来实现快速充电。

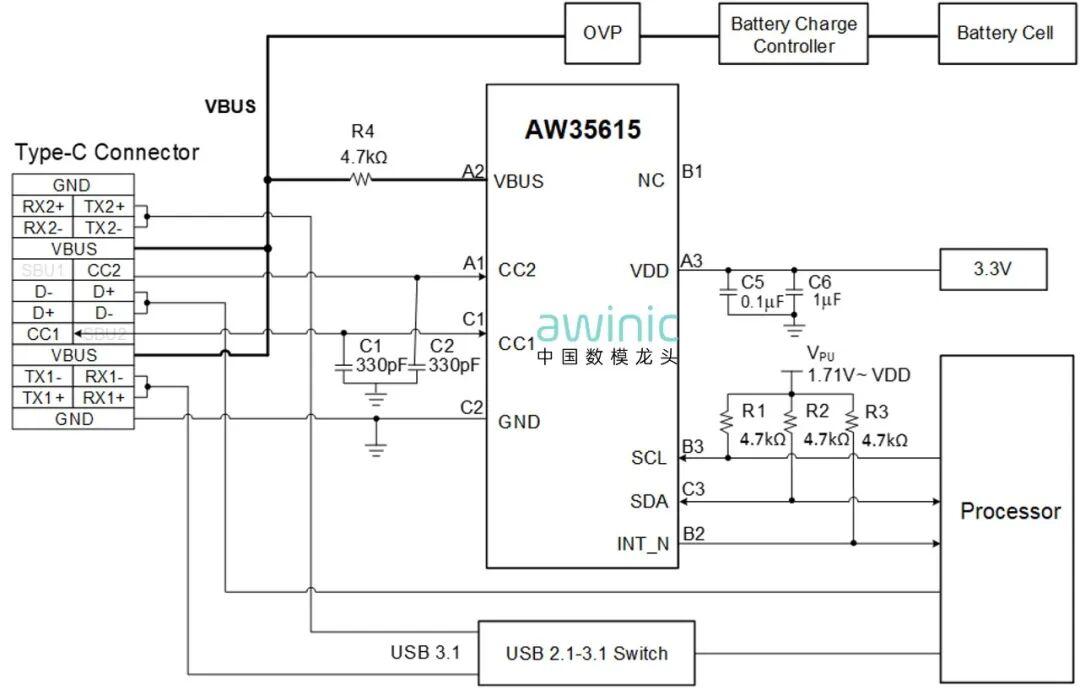

图6 AW35615典型框图



支持 USB PD 3.1  28V EPR

更优秀的眼图

CC引脚最高耐压值：28V

取消VCONN引脚

支持1.2V   1.8V   I²C

支持死电池模式 ，未通电时作为SNK

内置专利保护的LPD硬件算法

支持VBUS检测与放电控制功能，可以避免VBUS电腐蚀老化损耗

支持Wake低功耗检测模式



• 04艾为线性hall驱动



手持云台相机也会使用线性hall器件，辅助相机定位控制，艾为也有丰富的线性hall规格，具体如下：

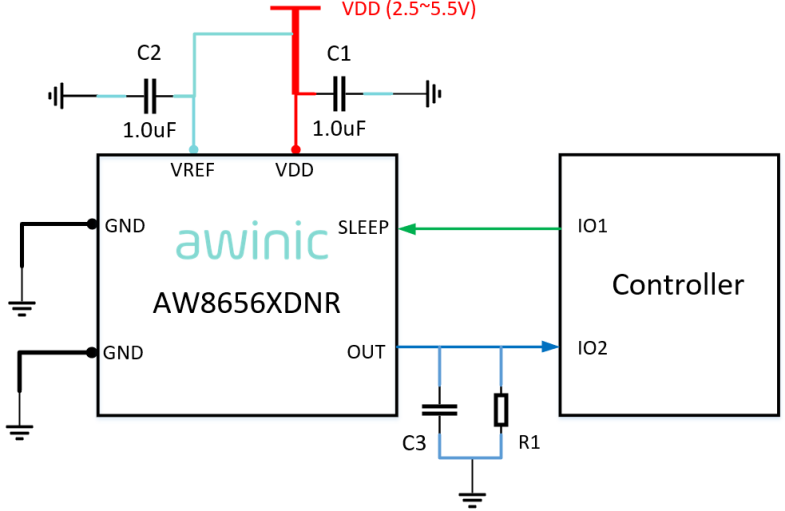

图7 AW8656XDNR典型框图



产品特性：

2.5V至5.5V 输入工作电压

Sleep Mode Current <1μA

输出静态工作点VQ=(VREF/2)

Sensitivity Selection：

AW86560DNR: 1.25mV/G

AW86561DNR: 2.50mV/G

AW86562DNR: 5.00mV/G

AW86563DNR: 10.0mV/G

AW86565STR: 5.00mV/G

输出线性度 <±1.3%

支持温度-40℃~125℃

Package: DFN2*3*0.75-6L；TSOT23-3



05艾为Haptic马达驱动



针对运动场景的操作痛点，艾为高压Haptic方案能够为云台相机设备提供定制化振动反馈，1毫秒的响应速度让用户精准确认触摸操作，彻底解决户外操作模糊的问题，同时结合自研的awinic TikTap算法，能够为用户带来细腻、精准的触感交互体验。

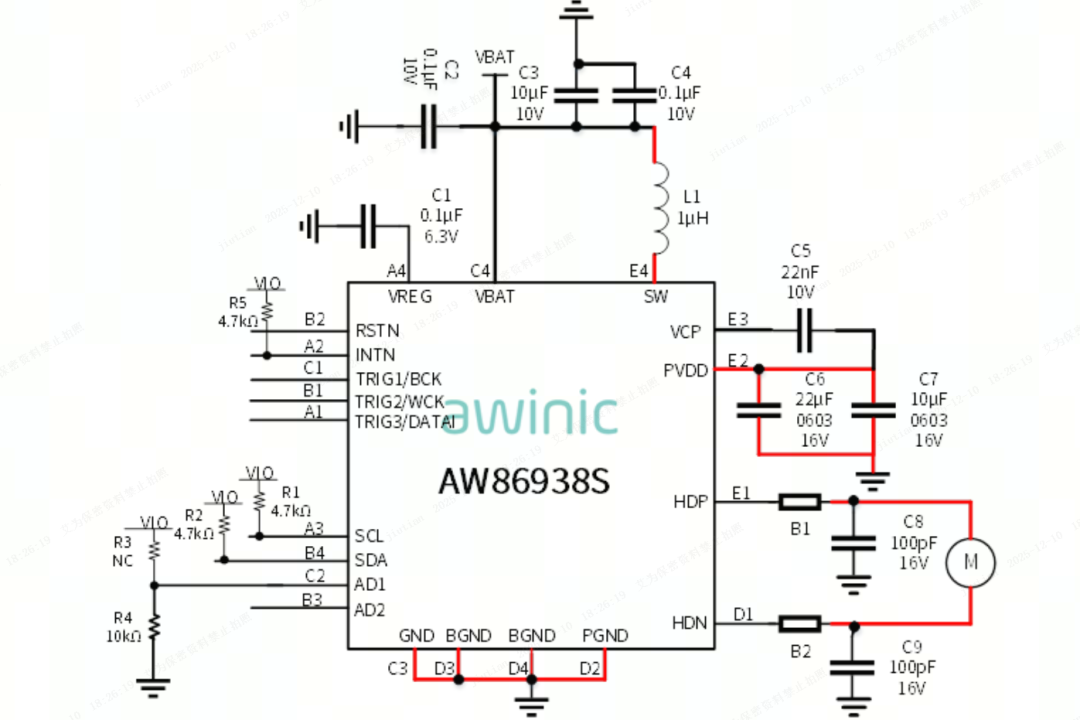

图8 AW86938S典型框图



2.3~5.5V 宽电压输入

2.0V 低 UVLO

支持多级电池保护

支持 LCC3.0 功能

支持 AAE2.0

Low power mode

支持 I2S/TDM 接口

支持 ACH & AGH

支持马达快启快停算法

马达内阻检测

Smart Loop 功能 for 小尺寸马达应用

1ms 超快响应时间

LCC 精度：±1Hz

8.8Vout@VBAT=4.2V,8Ω Loading

Standby current：4.5μA

UVP OCP OTP 功能



数模龙头艾为电子为手持云台相机、运动相机等产品提供全链路解决方案，以“硬件+算法”为核心，全方位助力厂商提升产品竞争力，共同推动移动影像技术迈向新高度，让每一个人都能轻松记录美好瞬间。
