USB端口静电防护ESD静电二极管的选型及推荐

静电的特点是高电压、低电量、小电流和作用时间短的特点。它在多个领域造成严重危害，而摩擦起电和人体静电是电子工业中的两大危害。电路中的静电很容易就会 “串”到电源线上，静电由本来的共模变成了差模，此时电源上就会产生一个很高的尖峰，很多芯片都承受不了，发生死机，复位等问题。从产品应用来看，几乎所有的USB接口都会应用到静电元件，一个新手工程师最基本的是要掌握电子产品的防护需求、电路保护器件工作原理以及选型要点等。

端口静电防护器件选型：

1、选择静电保护器件注意：

　　箝制电压不要超过受保护器件的最大承受电压

　　电路电压不超过保护器件工作电压

　　低电容值、漏电流尽可能的减少干扰及损耗

2、静电保护器件尽量安装在最接近静电输入的地方，远离被保护器件

3、静电保护器件一定接的大地线，不是数字地线

4、回地的线路尽量的短，静电保护器件与被保护线路之间的距离尽量的短

5、尽量避免被保护与未被保护线路并排走线

本文借此机会推荐一款尧丰发科技推出的ESD静电二极管：YESD0521P

产品参数：

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	80W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.3pF

商品特性

• 80瓦峰值脉冲功率（tp = 8/20微秒）
• 微型DFN1006封装
• 双向配置
• 固态硅雪崩技术
• 低钳位电压
• 低漏电流
• 低电容Cj = 典型值0.3 pF（IO到IO）
• 保护一条数据/电源线
• IEC 61000 - 4 - 2 ±20 kV接触放电 ±20 kV空气放电
• IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
• IEC 61000 - 4 - 5（雷击）4A（8/20微秒）

应用领域

• 手机及配件
• 基于微处理器的设备
• 个人数字助理（PDA）
• 笔记本电脑、台式机和服务器
• 便携式仪器

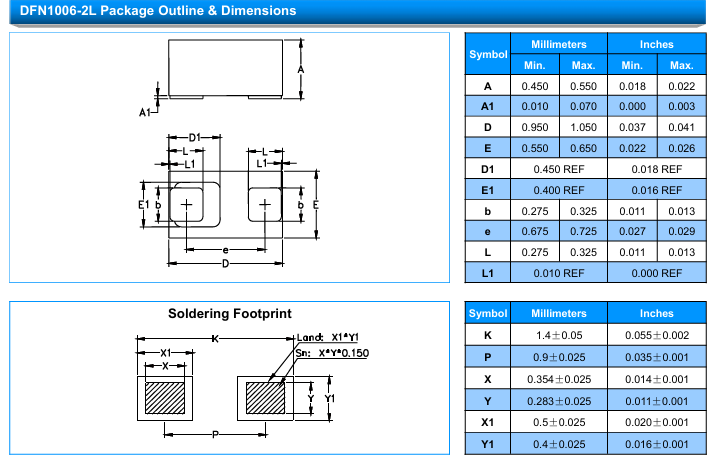

产品尺寸图：

平替型号如下：

RCLAMP0521P-N;SE05N6C01GK;RCLAMP0521T-ES;TPAZ5325-01F;ULC0511CDN;LESD8LL5.0CT5G;ESDSLC5V0LB-TP;SEU0501P1;RCLAMP0521P.TCT;BTRD04A035;TPUCLAMP0501T;UAD8C05L01;ESD05V88D-LC;RCLAMP0521P;ESDTU5V0A1;PESDMC2FD5VB
