蒸汽流量积算仪数采上云案例

1.背景需求

中晟环境项目，蒸汽流量积算仪数据采集上云。传统方案，采用人工抄表方式，人工成本高，记录繁琐，数据记录常常出现记录错乱、模糊的情形。根据现有需求，实现积算仪的数据采集，对应modbus RTU协议表计。通过加装采集装置，采用4G无线传输的方式，采集仪表数据后传输到云平台。

图1蒸汽流量积算仪

2.采集产品

产品组成：1、电源适配器（220VAC转12VDC）；2、4G模块(采集及远传主体）；3、4G吸盘天线；整套产品图片如下：

产品对应数据采集默认按照5分钟采集频率上报（更新）数据平台，支持按照5分钟及以上的采集频率进行远程修改。

图2 整套产品图

图3   主体部分尺寸图

3.实施过程

3.1 技术方案

图4 技术方案拓扑图

通过仪表的485通讯接口，接线至4G智能采集终端，采集解析后无线方式传输至后台云服务器，现场只需接线485接口，采集设备供电。由技术人员远程远程配置后（modbus RTU协议，通讯校验：无校验；通讯波特率：9600；通讯地址：001），数据上传云平台。

图5 现场实施图

3.2安装实施影响因素

【1】被采集仪表可拆机接线（不受封签等影响），仪表485接口没有被占用。

【2】信号影响：电表所处环境，地下配电箱（地下室），对4G信号的影响（没有信号，无法传输）。针对特殊密封铁皮箱，天线需要引申外拉出来，可安装延长天线。

【3】供电：现场需要能取到220VAC交流电或者12VDC直流电。

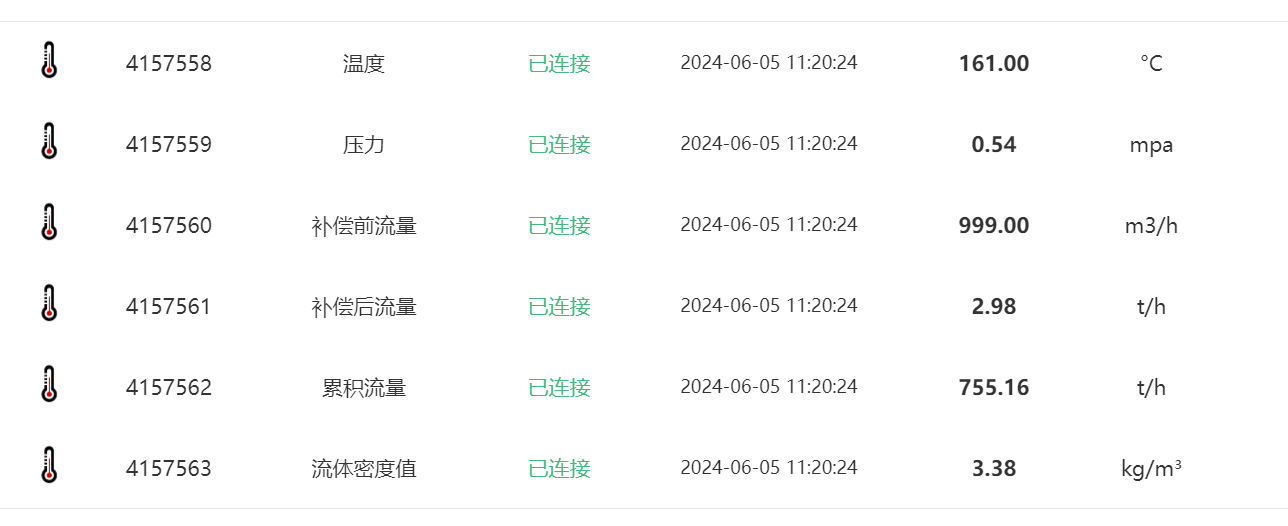

4.数据平台展示
