四合一DPort-ECT：EtherCAT开发“即插即用”

想快速实现EtherCAT功能集成，缩短研发周期？DPort-ECT集成式从站模块了解一下。



 前言



在工业自动化领域，EtherCAT技术因其高速、高精度和高可靠性而备受青睐。然而，开发基于EtherCAT的设备往往需要复杂的设计和调试过程，这无疑增加了研发成本和周期。ZLG致远电子新研发的DPort-ECT集成式EtherCAT从站模块，为这一问题提供了全新的解决方案。
 DPort-ECT模块

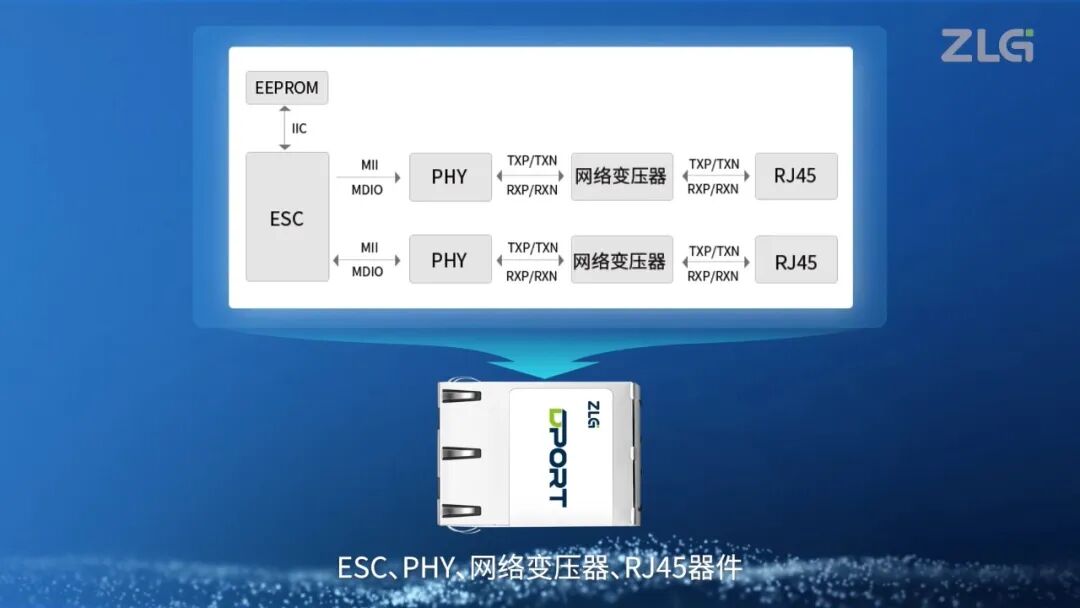

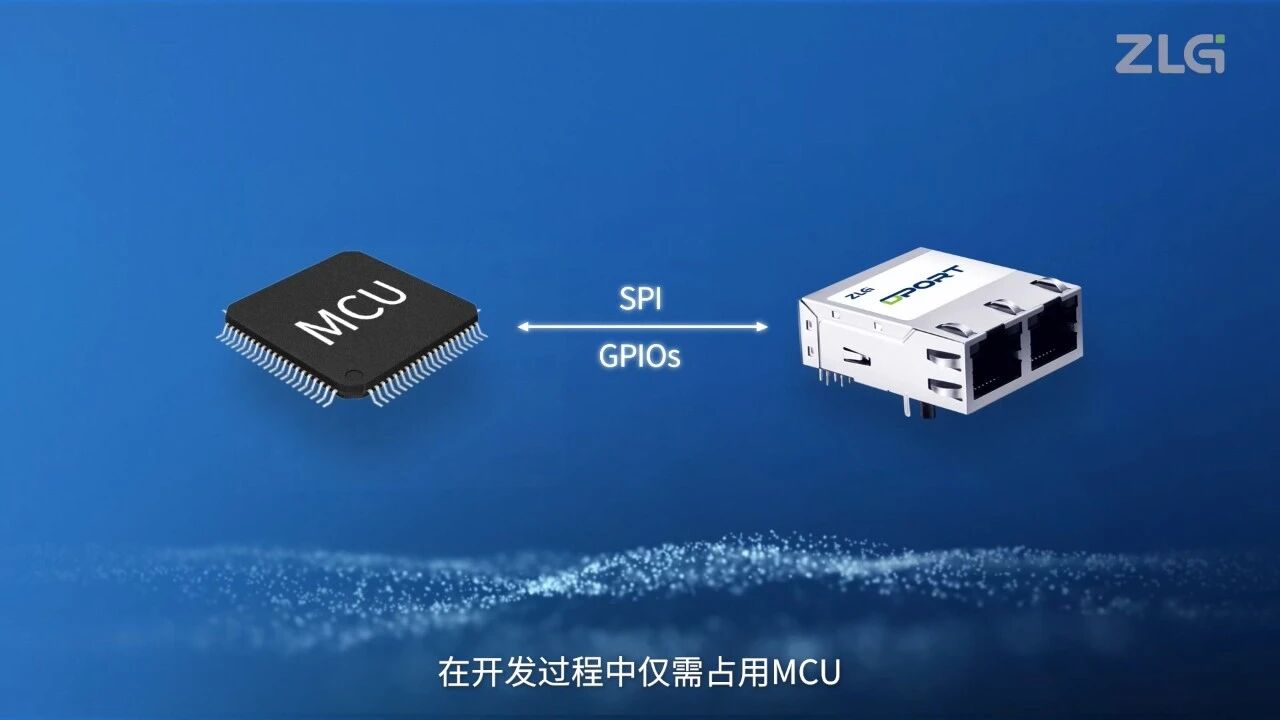

DPort-ECT是一款高度集成的EtherCAT从站模块，集成了ESC（EtherCAT从站控制器）、PHY（物理层接口）、网络变压器和RJ45接口等关键器件。这种四合一的集成设计不仅确保了性能的可靠性，还大幅缩减了模块的体积，使其更加小巧灵活。通过使用DPort-ECT，工程师可以显著缩短研发周期，大幅提升开发效率。DPort-ECT模块的使用极为便捷。在开发过程中，仅需占用MCU的一路SPI接口和几个配置IO，即可为系统拓展EtherCAT从站功能。这种简洁的接口设计大大降低了硬件设计的复杂性，使得工程师可以将更多精力集中在核心功能的开发上。
 产品应用

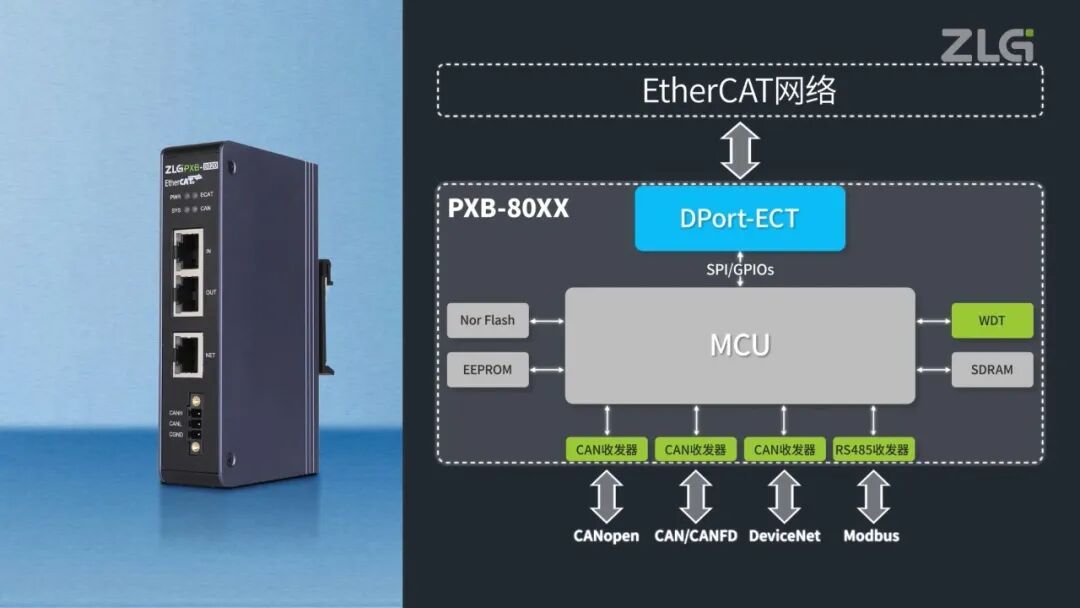

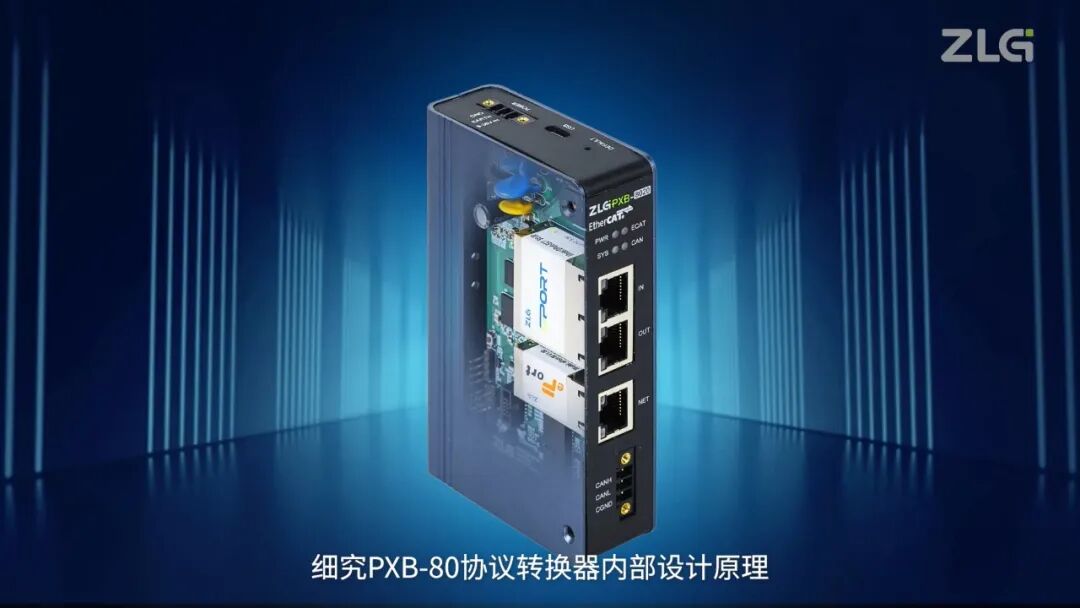

DPort-ECT模块目前已成功应用于ZLG致远电子的PXB-80系列协议转换器中。深入研究PXB-80协议转换器的内部设计原理，我们可以发现DPort-ECT模块几乎包揽了所有EtherCAT部分的硬件设计。

在开发PXB-80时，工程师仅需专注于协议转换部分的功能设计，配合DPort-ECT模块，即可轻松实现以下多种协议转换功能：

• EtherCAT转CANopen
• EtherCAT转CAN/CAN FD
• EtherCAT转DeviceNet
• EtherCAT转Modbus

这种模块化的开发方式不仅提高了开发效率，还确保了系统的稳定性和可靠性。
