XD1187 200V 1A降压型 DC-DC转换器电源芯片方案

XD1187内置 200V/1A MOS 宽输入电压降压型 DC-DC转换器电源芯片方案。

XD1187是一款支持宽电压输入的开关降压型 DC-DC，芯片内置 200V/1A 功率 MOS，最高输入电压可达200V。
XD1187 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出峰值电流可高达 1.5A 以上。
XD1187 同时支持输出恒压和输出恒流功能。
XD1187 采用固定频率的 PWM 控制方式，典型开关频率为 150KHz。轻载时会自动降低开关频率以获得高转换效率。
XD1187 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
XD1187采用 SOP7 封装。

特点
宽输入电压范围：20V~200V
输出电压从 3.3V 到 24V 可调
支持输出恒压恒流
支持输出 5V/1A
工作频率：150KHz
低待机功耗：<100mW（典型）
内置过温保护
内置软启动
内置输出短路保护

XD1187 是一款 200V、1A、非隔离电源芯片。它提供了一个完整的电源解决方案，可实现高达 1A 的输出电流 (IOUT)，
并在 20V 至 200V 的宽输入电压 (VIN) 范围内具有出色的负载和线性调整率。XD1187  支持 3.3V 至 24V 之间的输出电压（可通过外部电阻轻松配置）。
XD1187 采用恒定导通时间控制方式，可提供超快瞬态响应和更简单的环路补偿。其默认开关频率 为 150kHz。
XD1187提供过流保护（OCP）、短路保护（SCP）、欠压保护（UVP）和过温保护（OTP）等多种保护功能。
该器件最大限度地减少了现有外部元器件数量，并采用 SOP7封装。

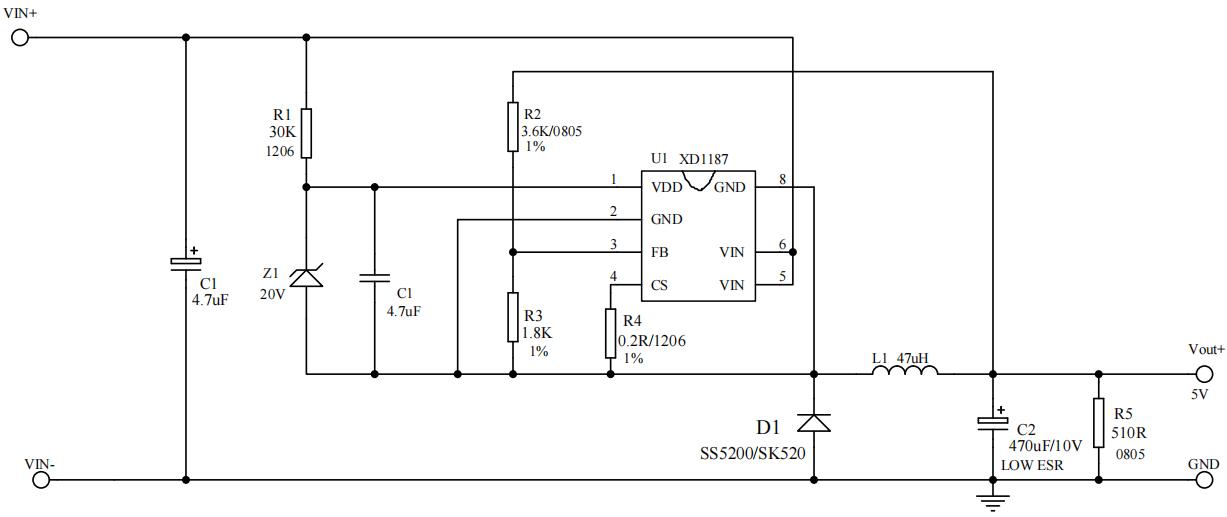

典型应用：

  应用指南:

  输出电压设置：
通过调整FB脚偏置电阻来调整输出电压，其内部参考基准电压为2V,输出电压计算
           VOUT = 2*(1+R1/R2)-1.2
式中,R2为FB脚上拉，R1为FB脚下拉。

输出电流以及限流电阻（CS）设置
芯片逐周期检测电感的峰值电流,CS端连接到内部的峰值电流比较器的输入端,与内部阈值电压进行比较,当CS外部电压达到内部检测阈值时,关断输出。
其峰值电流大小由芯片CS脚到芯片GND脚电阻来确定，其关系是：

ILP=VIPK/RCS

式中,VIPK为0.5V。
实际 CS 电阻的选择需要综合考虑负载电流和电流纹波，并留一定余量,一般ILP电流设置到实际输出电流的1.8倍，如设置输出最大电流为1.2A,那么ILP设置到1.2A*1.8=2.16A,即CS电阻可设置为0.5/2.16≈0.22R.

电感选择：
选择电感需要注意其饱和电流不要小于上面所设置的ILP值。
