基于中微爱芯AiP8F3532芯片的智能抽油烟机显示板解决方案

行业介绍

在现代生活中，抽油烟机已经成为厨房三大件之一，出现在千家万户的家庭中，未来市场前景非常广阔。面对这个庞大的市场，中微爱芯推出一整套智能烟机方案，该方案支持多功能，多按键，还能根据需求，提供多种外设模块支持，配合显示驱动芯片，能够实现各种LED，LCD高亮度显示，匹配各种个性化的显示需求，具有低成本，高稳定性等优势。

产品参数

工作电压：AC220V 50Hz

最大功率：250W

工作温度：-20℃-80℃

噪声：≤70分贝

风量：20m³/min

操控方式：触摸按键，遥控控制，手势控制

显示面板：LED + 数码管

保护功能：NTC短路开路保护，过温保护

激光热感模块：可根据环境温度智能调节风力

其他功能：支持掉电记忆，预约，定时等

方案特点

采用电源板+显示板的方案，显示板负责功能逻辑控制，还包括触摸按键，数码管和LED等外设控制，根据烟机版本的不同，还会加入红外手势控制，激光热感模块等外设。

电源板主要负责提供稳定的电压，还有各种大电流的外设驱动，例如电机，蜂鸣器，照明灯，色温灯等，电源板和显示板通过类IIC通讯，显示板负责主要逻辑，通过通讯控制电源板上的外设。

采用模块化设计，可根据功能需求增减外设，如增加远程蓝牙控制，远程遥控控制，增加显示驱动芯片，增加LCD显示屏等。也可以去除手势控制和热感模块，只留下最基础的吸风和定时功能，从而降低成本。

芯片选型

显示板采用中微爱芯AiP8F3532芯片，AiP8F3532是一款触摸型8051内核MCU芯片，内置32KB Flash、256B IRAM、1KB XRAM，最多支持20个ADC和29个触摸按键，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。可根据需求，改用AiP8F3516芯片，空间降为16KB，但成本也会降低，适合功能需求少的项目。也可以改用AiP8F3564芯片，适配功能多的项目，如添加红外，wifi远程控制，添加LCD显示或做更复杂的显示界面时，可用一颗AiP8F3564芯片实现全部功能。

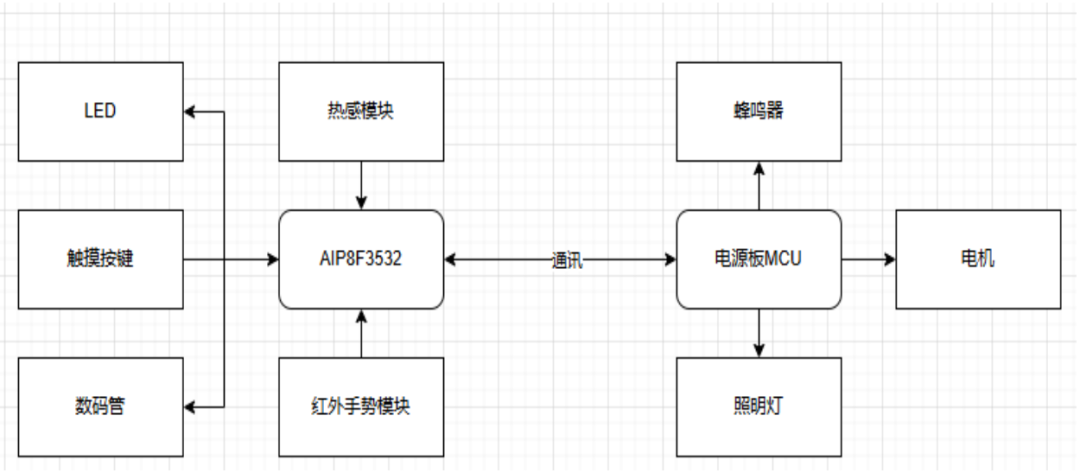

程序框图

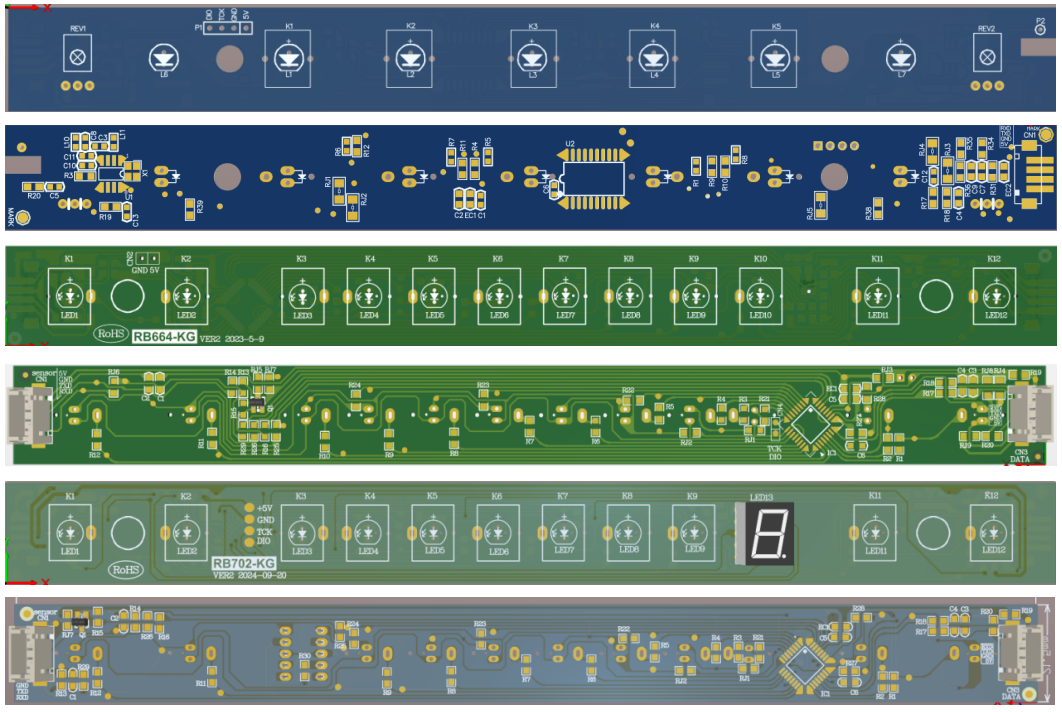

PCB实物

芯片资源

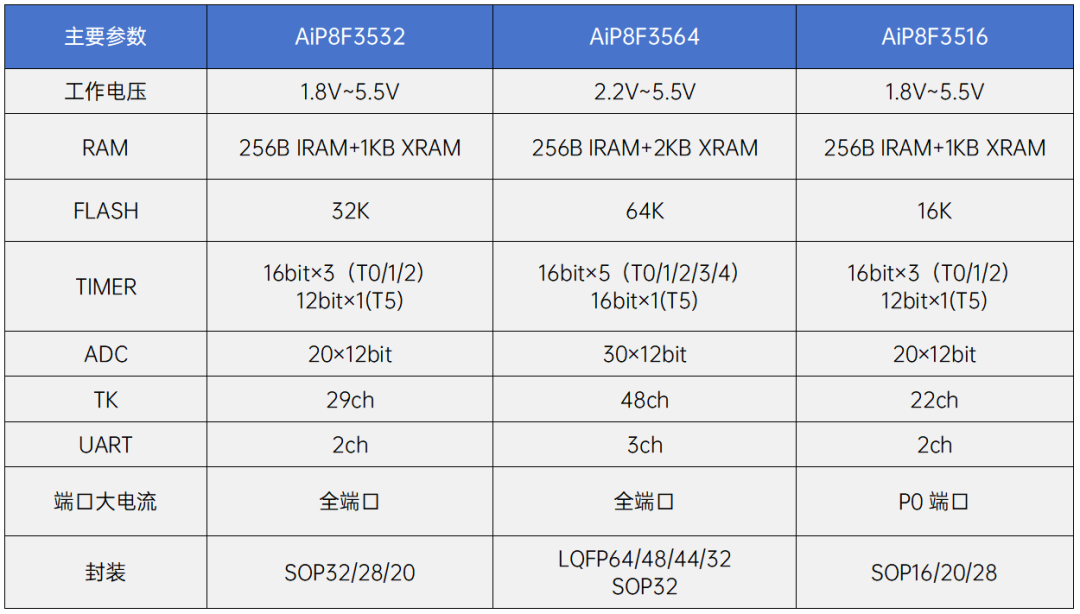

中微爱芯AiP8F35XX电路均可用于显示板方案，具体参数如下表所示（左右滑动查看详情）：

结语

该烟机方案灵活可靠，芯片选型选择多样，可根据客户需求灵活变更，满足不同需求，力求助力客户缩短研发周期，帮助客户产品快速上线，实现双赢。
